工业流体输送用弯头泵结构设计

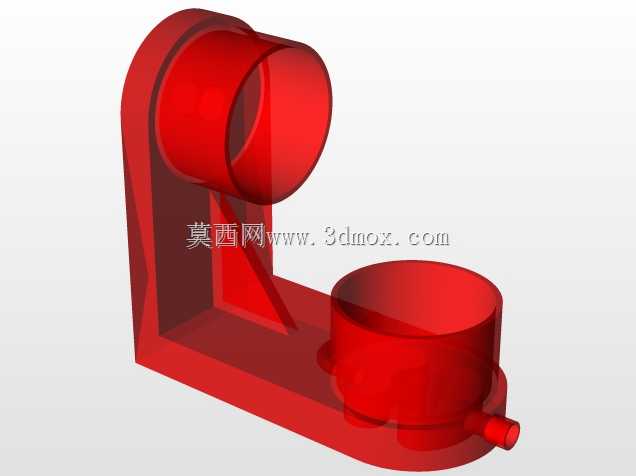

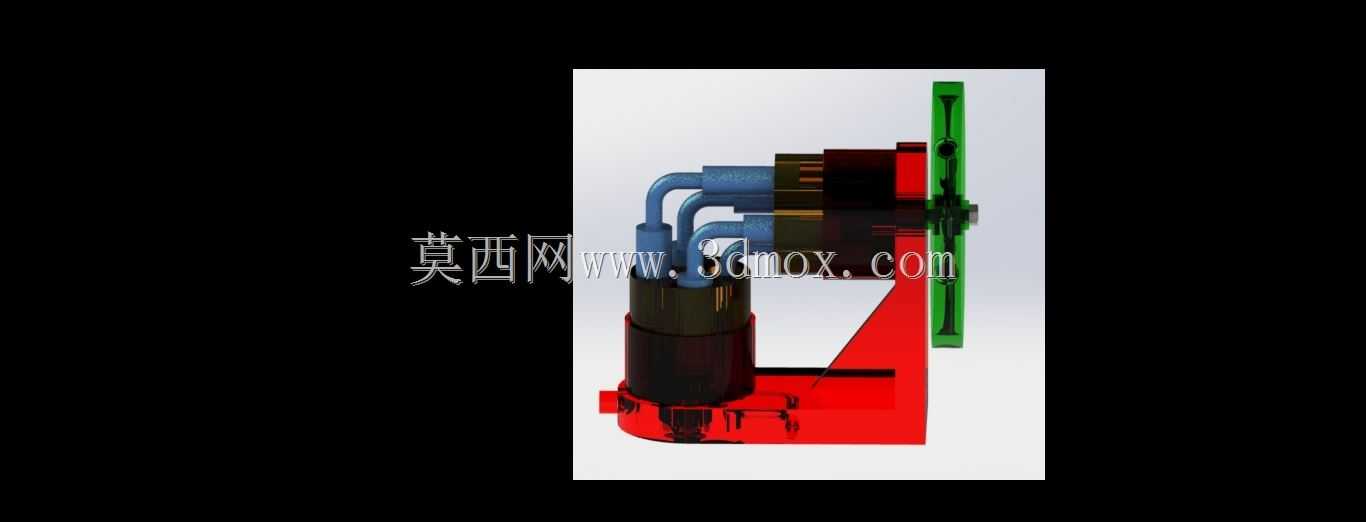

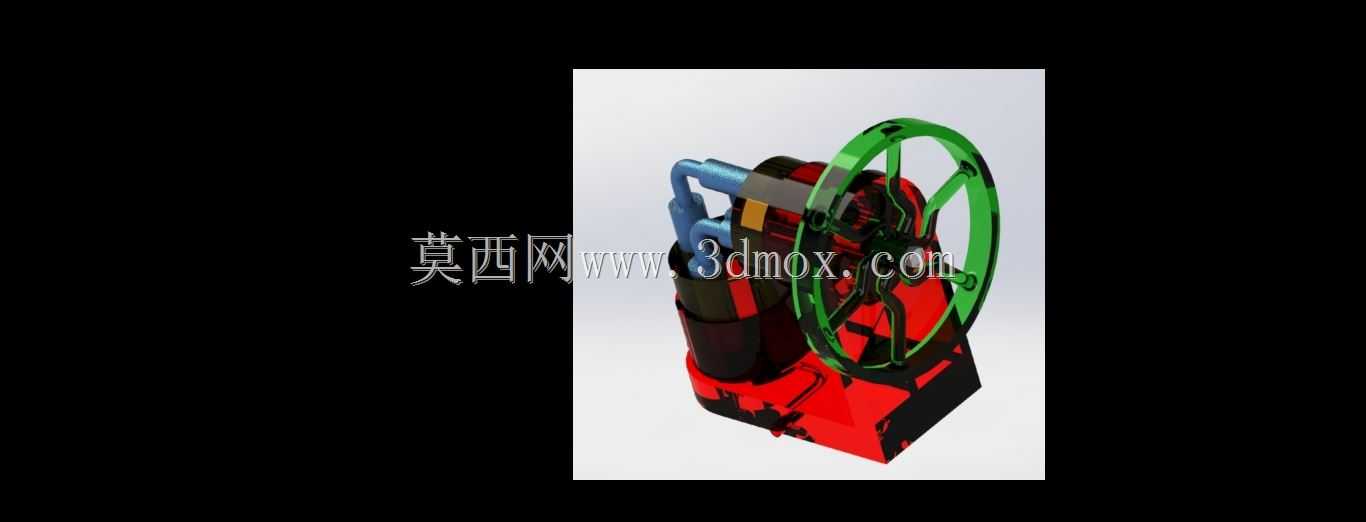

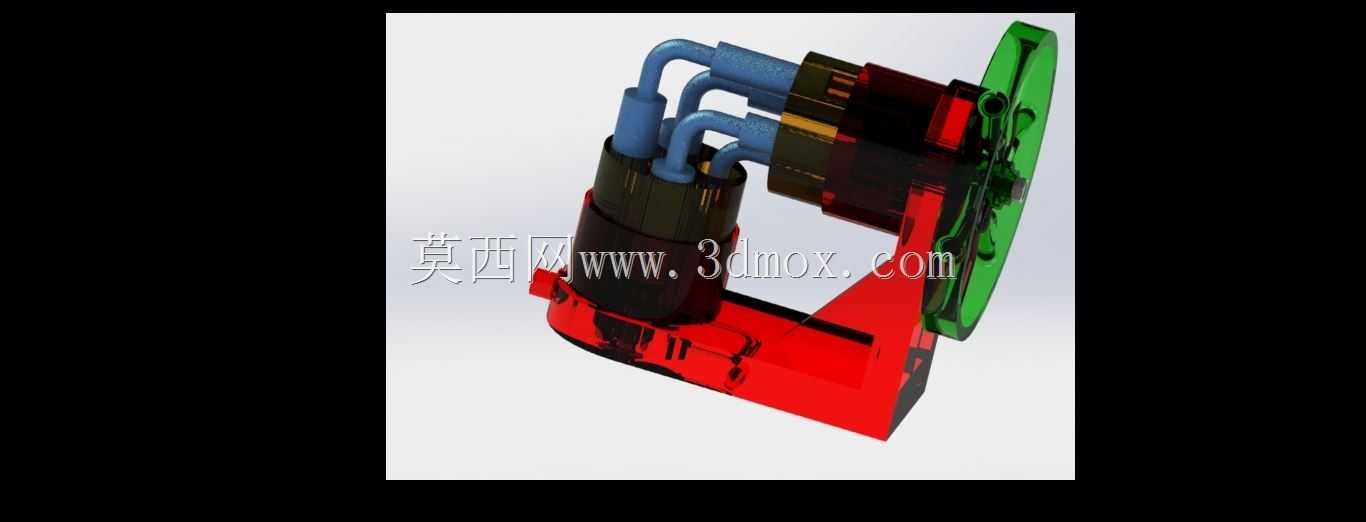

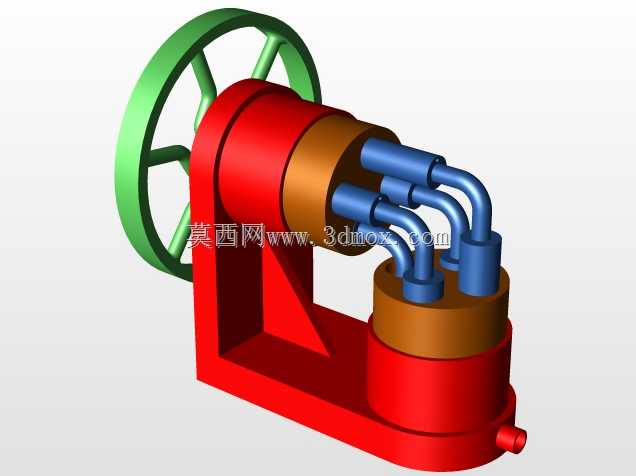

　　这款弯头泵的结构设计，核心针对狭小安装空间内的流体换向输送需求做了定向优化，区别于常规直列式泵体的管路排布逻辑，其进出口采用90度弯头式布局，能直接适配垂直转水平方向的管路走向，省去管路中额外加装直角弯头的环节，既减少了管路接头数量、降低流体泄漏风险，也能缩减整套流体回路的安装占用空间，在紧凑型液压站、小型机床冷却回路、实验室流体输送装置这类安装边界受限的场景中适配性极强。从结构组成来看，泵体的支撑基座采用L型一体式铸钢构型，基座底部预留了四个对称分布的安装沉孔，安装时可直接通过螺栓固定在设备安装面板或者机架台面上，沉孔的深度设计刚好能容纳螺栓头部，保证安装后基座底面与安装面完全贴合，避免泵组长时间运行出现振动偏移。

　　泵头的流道部分做了圆弧过渡处理，没有常规直角弯头的流道突变死角，能有效降低流体在换向位置的湍流损耗，提升泵组运行时的流体输送效率，同时减少流道内的杂质沉积，降低长期使用后的流道堵塞概率。动力端与泵腔的连接位置采用了阶梯式密封槽设计，可适配O型圈加骨架油封的双重密封结构，能应对不同粘度流体的输送密封需求，不管是低粘度的冷却水剂还是中等粘度的液压油，都能保证运行过程中无渗漏。设计阶段针对安装边界做了充分校核，泵体整体的外轮廓尺寸控制紧凑，弯头部分的向外延伸长度经过反复测算，既保证流道的通流面积满足额定流量要求，也不会和周边相邻的阀组、管路元件产生安装干涉，在做设备整体布局时，不需要为泵组预留过多的冗余安装空间。

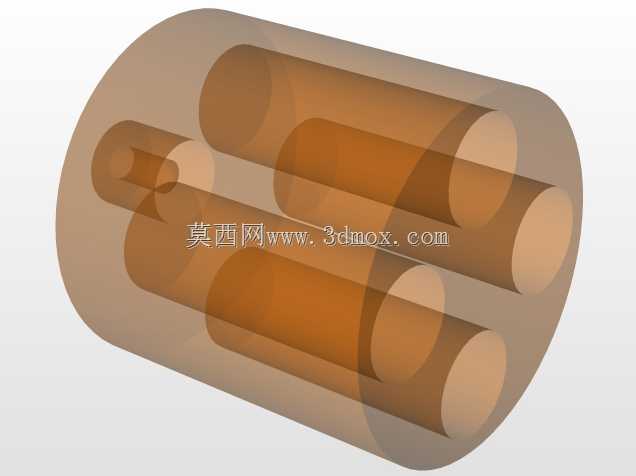

　　泵体的进出油口采用标准管螺纹设计，能和常规工业管路直接对接，不需要额外制作转换接头，现场安装时的操作便捷性较高。从运行稳定性角度考虑，动力端的转子组件与泵壳的同轴度公差控制在0.02mm以内，能有效降低泵组高速运行时的径向跳动，减少运行过程中的振动和噪音，延长轴承和密封件的使用寿命。在实际选型应用中，这款弯头泵可直接集成在小型液压设备的阀块安装侧，也可作为冷却系统的循环泵使用，其特殊的弯头构型能让管路排布更加规整，减少管路弯折带来的空间浪费，同时降低管路装配的工时成本。
