多腔冰淇淋杯注塑成型模具结构设计

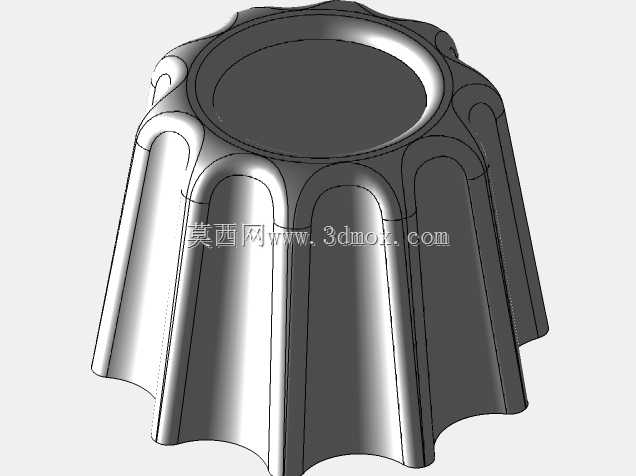

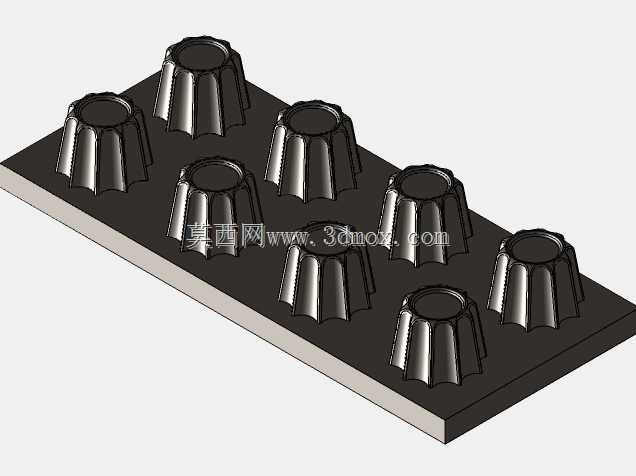

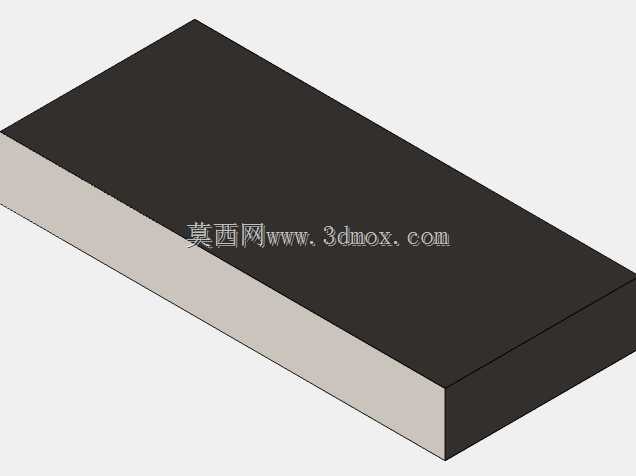

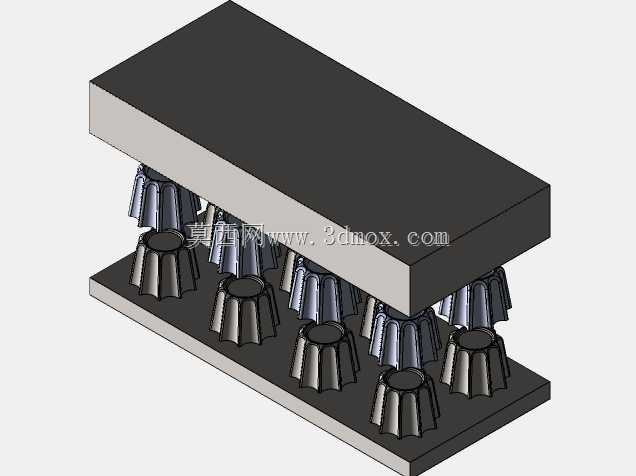

这套模具面向一次性食品包装容器的量产场景，主要用于冷饮行业盛装冰淇淋的锥形杯体注塑成型作业，适配常规卧式注塑机的安装接口，上下模座采用标准模架规格，可直接匹配对应吨位设备的锁模机构定位孔与浇口套安装位，无需额外做安装适配改造。模具采用1出16的多腔排布设计，型腔与型芯沿模座中心对称分布，保证注塑过程中熔料流动路径长度基本一致，减少各模腔填充不均导致的杯壁厚度差问题，适配量产环节的节拍要求，单模成型周期可控制在常规薄壁包装件的合理区间内。设计阶段针对锥形杯体的脱模难点做了专项处理，所有型芯与型腔的成型面均设置1度拔模斜度，避免开模顶出时杯体侧壁被拉伤，同时保证成型后的杯体内外壁面光滑无划痕，满足食品包装的外观与卫生要求。型芯部分采用整体镶拼结构，每个杯体成型型芯单独加工后嵌入下模座固定板，既方便加工时保证锥面的同轴度精度，也能在单个型芯出现磨损或碰伤时快速更换，减少生产停机维护时间。型腔部分对应上模座的安装位做了定位销孔设计，合模时通过精密导柱导套实现上下模的精准对位，避免错模导致的杯口飞边问题。模座整体采用矩形平板结构，上下模的合模面做了平面度精磨处理，保证合模后分型面贴合紧密，减少注塑过程中的溢料风险。冷却水道沿型芯与型腔的排布间隙做环绕布置，保证每个模腔周边都有均匀的冷却回路，缩短成型后的冷却定型时间，避免杯体因冷却不均出现收缩变形。顶出机构采用顶板顶出结构，顶杆均匀分布在每个杯体的口部边缘位置，顶出时受力均匀，不会导致薄壁杯体出现顶白、顶穿的缺陷。这套结构在实际生产中可适配食品级PP、PS等常用冷饮包装材料的成型工艺参数，成型后的杯体壁厚均匀，锥度一致性好，可直接搭配自动化取件机械手实现无人化连续生产，适配冷饮包装生产企业的规模化量产需求，同时模具的易损件均采用标准件规格，备件采购与更换成本较低，能有效降低长期生产的维护成本。
