四升加仑容器吹塑成型模具结构设计

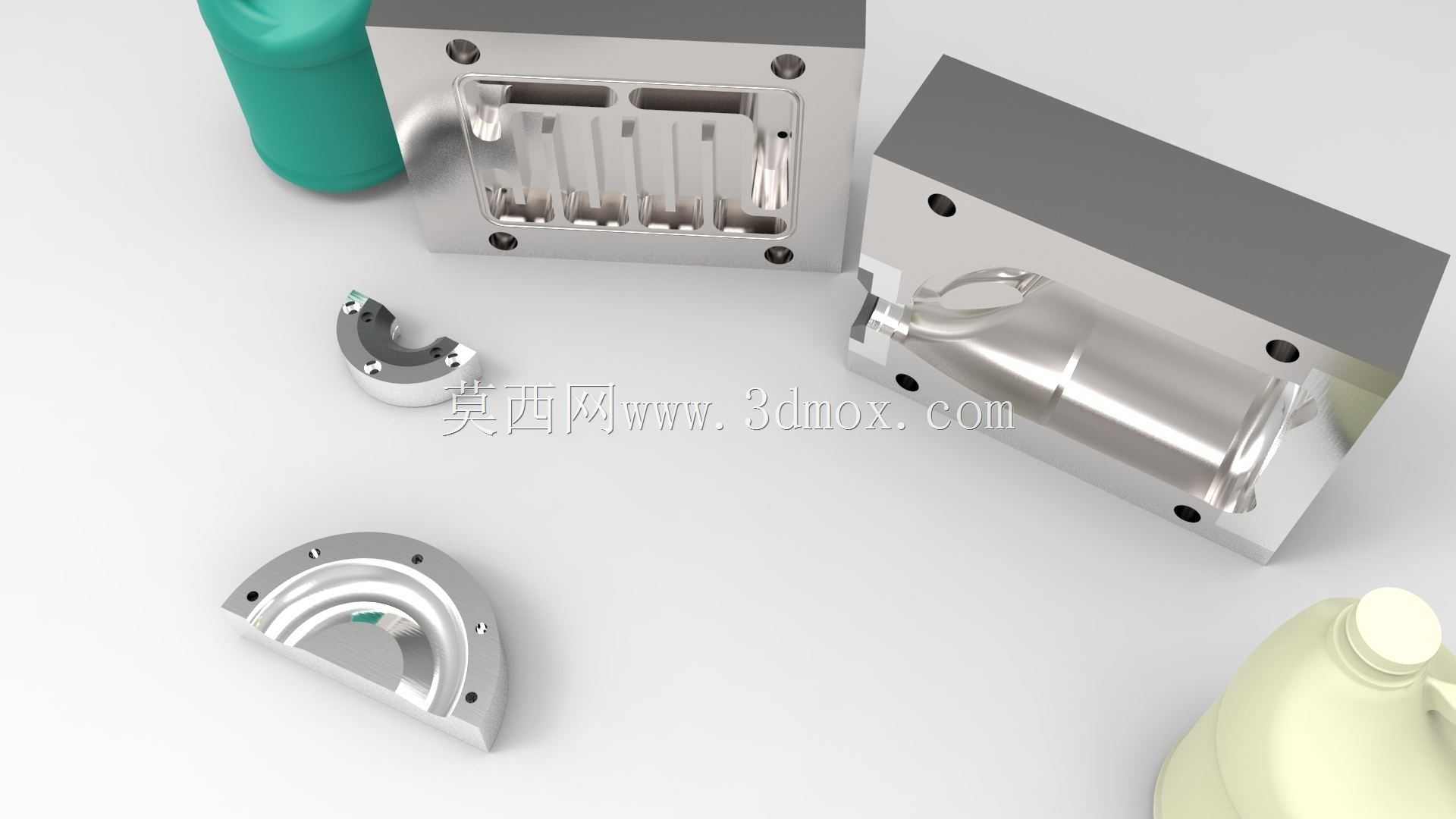

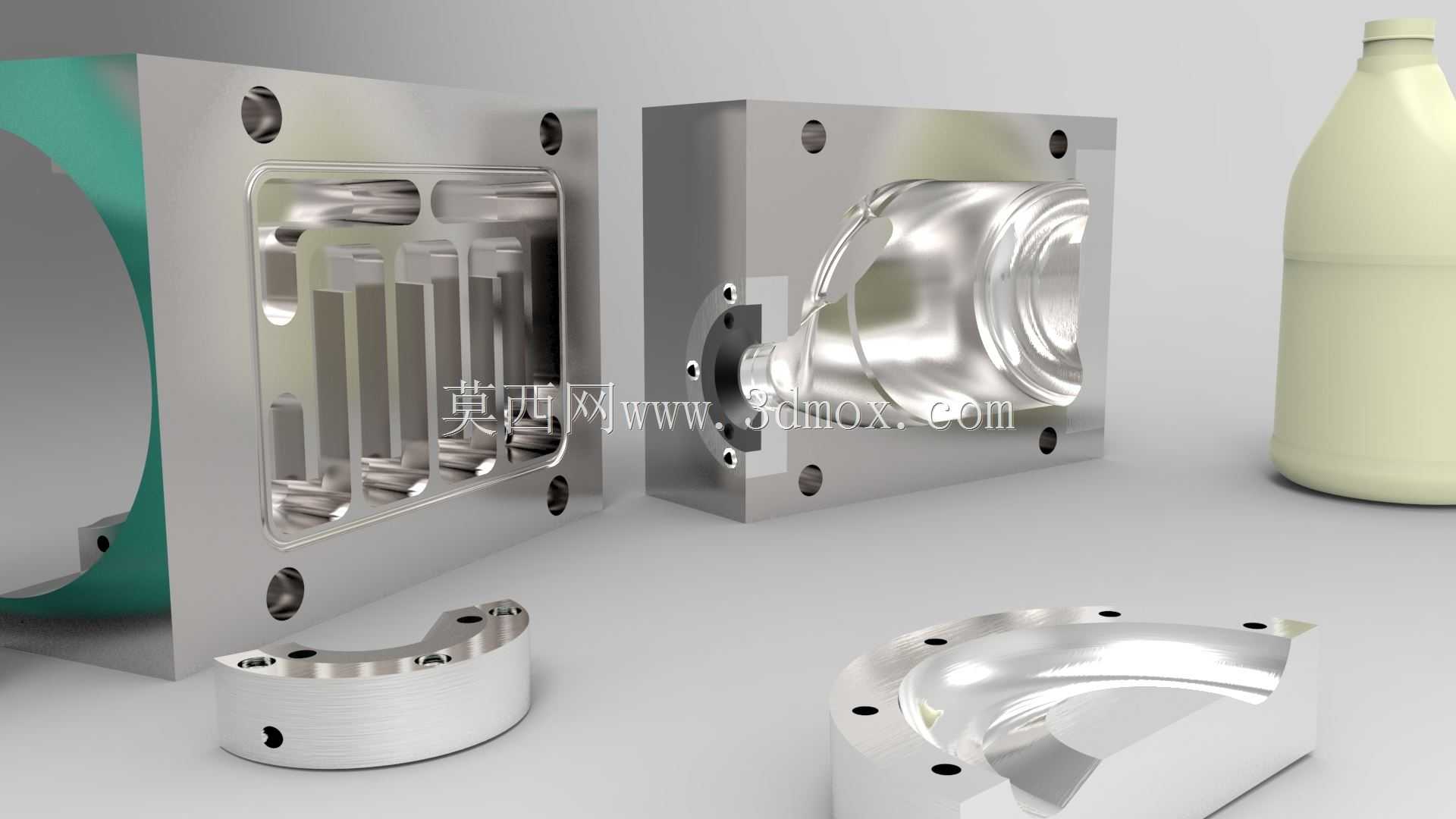

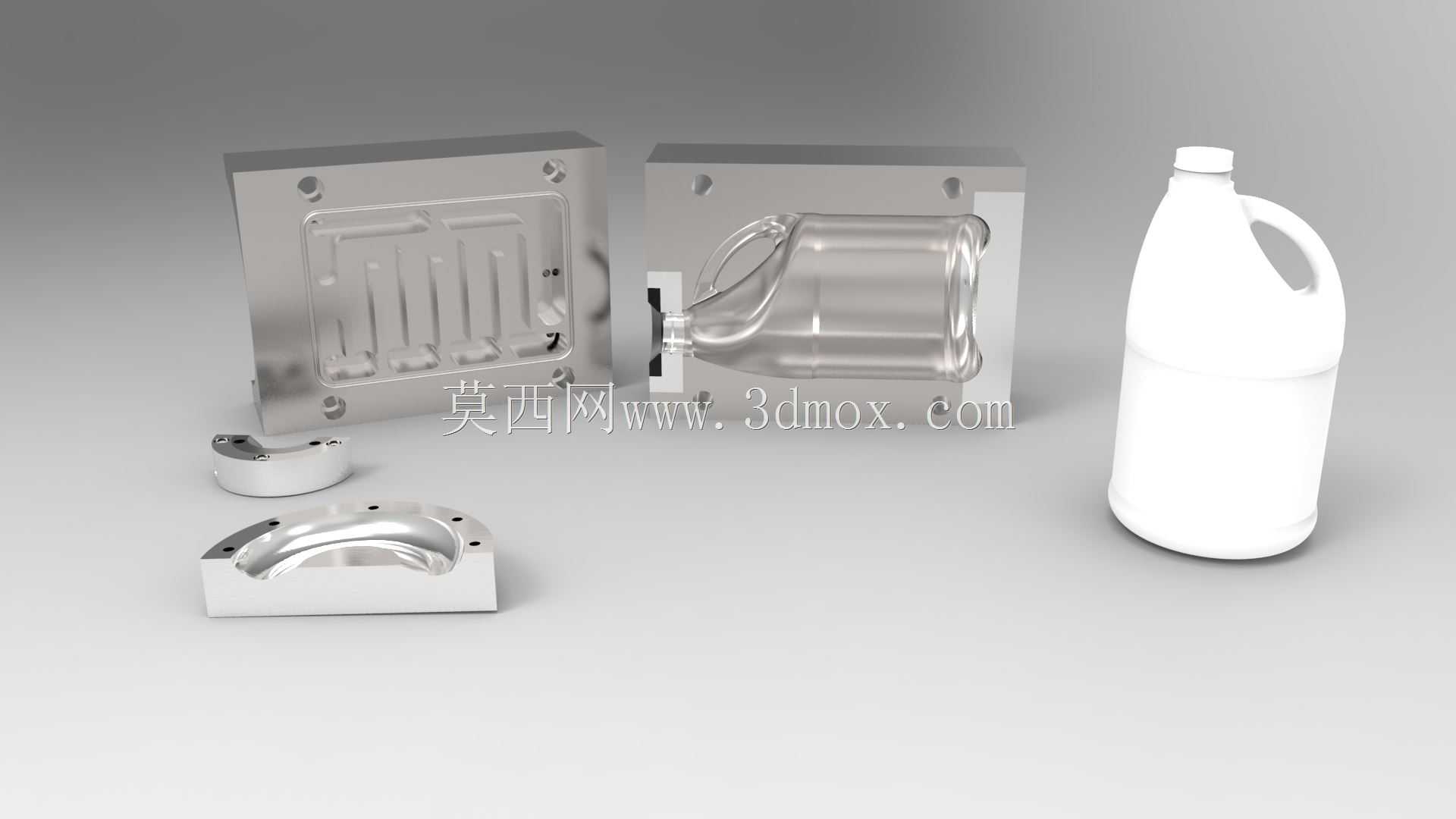

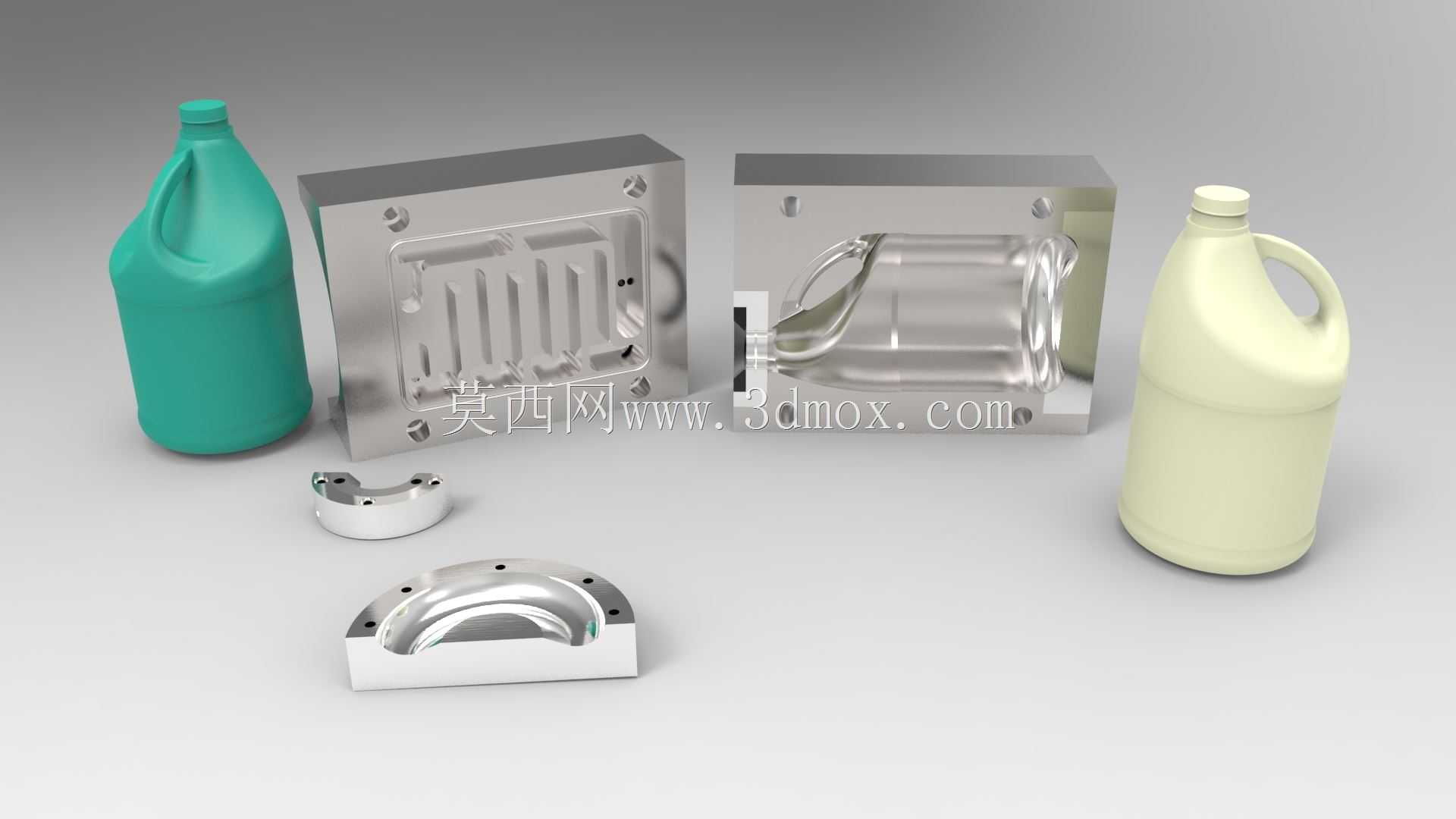

这套模具针对四升容量加仑类中空塑料容器的吹塑成型工序开发，适配常规挤出吹塑设备的安装接口，模架采用标准模坯加工，合模面的定位销孔与设备装夹位的公差控制在IT7级，可直接匹配多数量产型吹塑机的装夹工位，无需额外改制连接结构。从结构设计来看，模具分左右两个半模，型腔完全复刻加仑瓶的外轮廓曲面，包括瓶身的加强筋凹槽、瓶口螺纹成型区、底部的防滑凸纹结构，合模后型腔的密封边做了0.2mm的溢料槽设计，吹塑过程中多余的料坯会进入溢料槽形成飞边，后续修边工序可快速去除，不会在瓶身表面残留明显合模线痕迹。模具的冷却水道沿着型腔曲面均匀排布，距离型腔内壁的距离保持在12-15mm区间，保证吹塑过程中型腔各区域温度均匀，避免瓶身出现冷却不均导致的变形、壁厚差过大问题。在实际生产场景中，这类模具主要用于食品级HDPE材质加仑瓶的批量生产，常见于饮用水、乳制品、日化洗护产品的包装容器制造环节，单模单次成型可完成一个四升加仑瓶的型坯吹胀、冷却定型工序，配合自动化取件机械手可实现连续化量产。设计过程中重点考虑了吹胀气压的受力分布，在瓶身转角、瓶口衔接等应力集中区域，模腔壁厚做了局部加厚处理，避免长期生产过程中模腔受内压作用出现变形，影响成品尺寸精度。模具的导向结构采用导柱导套配合，合模时的定位精度可达0.02mm，保证两半模的型腔完全对齐，不会出现错模导致的瓶身错位缺陷。瓶口部位的成型镶件做了可拆卸设计，后续如果需要调整瓶口螺纹规格或者更换磨损的镶件，无需拆解整套模具，可直接在机台上完成镶件更换，减少停机维护时间。模架上的安装槽、吊装孔都按照通用吹塑设备的标准尺寸设计，适配不同吨位的吹塑设备装夹，生产换模时可快速完成定位校准，缩短换模调试周期。吹塑过程中，料坯挤出后落入两半模之间，合模后压缩空气从气针注入料坯内部，将熔融态的塑料型坯吹胀贴合到模腔内壁，冷却水道内循环的冷却水快速带走热量，让塑料定型为和模腔一致的瓶体形状，开模后顶出机构将成品瓶推出，完成一个成型循环。这套模具的型腔表面做了抛光处理，粗糙度达到Ra0.8，成型后的瓶身表面光滑无划痕，无需额外做表面处理即可直接进入后续的灌装工序。
