适配电机的双支撑安装固定座结构

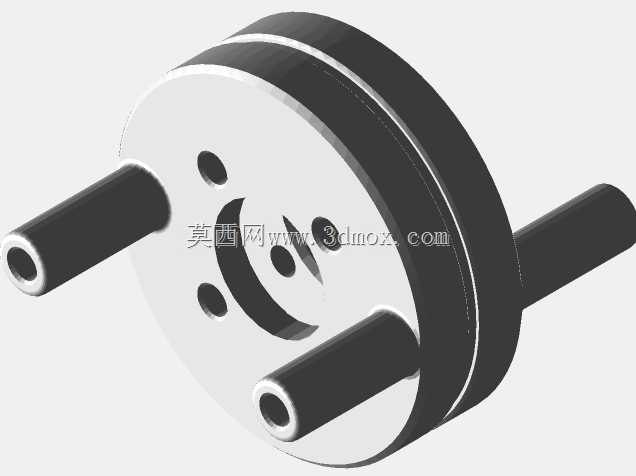

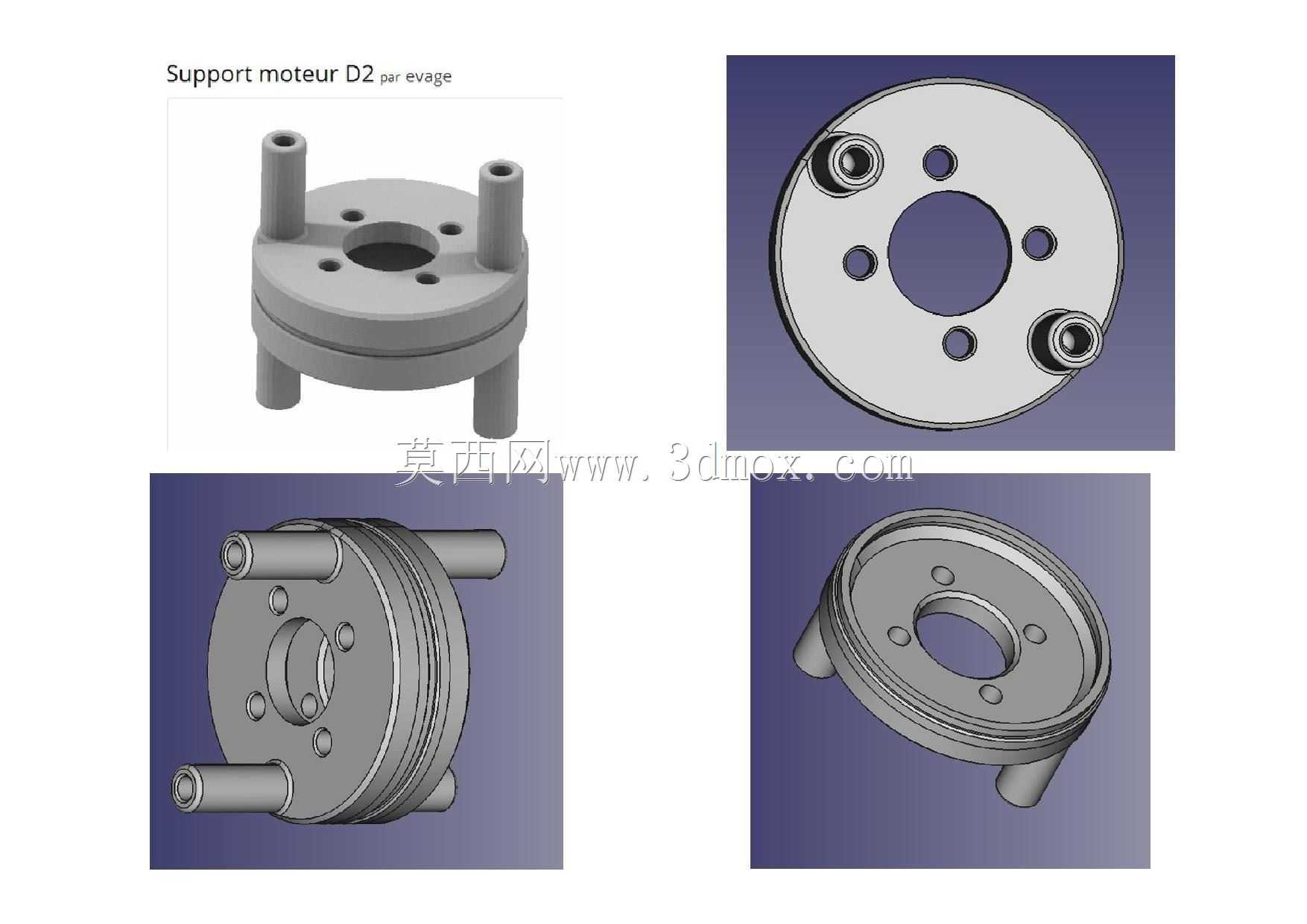

这类双支撑电机适配座，主要用在小型动力输出单元的安装场景里，常见于桌面级自动化输送模组、小型实验台动力端、DIY动力改装装置的电机固定环节，核心作用是给外伸输出轴的电机提供双侧径向支撑，抵消轴端带载时产生的径向弯矩，避免电机本体轴承长期受偏载出现过早磨损、输出轴跳动超差的问题。从结构设计来看，主体采用圆盘式基座搭配三个轴向安装孔的布局，三个孔沿盘面非对称排布，对应适配电机端盖的原有安装孔位，不需要额外对电机端盖做二次打孔加工，安装时直接通过紧固件将支撑座与电机端面锁合即可，能最大程度降低改装适配的加工成本。支撑座上伸出的两个同轴轴颈，是用来穿装配套轴承的安装位，轴颈的外径公差按照基孔制轴承配合要求设计，保证轴承压装后不会出现跑圈问题，其中一个轴颈做了中空设计，可供电机原输出轴从中穿过，外接联轴器或者带轮，另一个轴颈为实心结构，作为辅助支撑端承接轴端的径向载荷，两个轴颈的同轴度控制在0.02mm以内，避免装配后出现轴系卡滞、转动阻力过大的问题。支撑座的盘面厚度根据常用小型电机的输出轴悬伸长度设计，安装后能将轴的悬伸量缩短60%以上，大幅提升轴系的刚性，在带轮传动、齿轮啮合传动的场景下，能有效减少传动过程中的振动和噪音，提升传动精度。设计时特意在盘面预留了月牙形的减重槽，在不降低整体结构刚性的前提下，减少了零件的整体重量，同时减重槽也可以作为走线空间，方便安装时电机的动力线、编码器线从侧面引出，避免线缆和转动部件发生干涉。安装边界方面，支撑座的最大外径和适配电机的端盖外径保持一致，不会额外占用径向安装空间，轴向总长度控制在常规电机输出轴的可用长度范围内，不会出现和后端负载、安装机架发生干涉的问题，轴颈的长度按照常用微型轴承的宽度设计，压装轴承后轴承端面和轴颈端面齐平，方便后续和安装支架的固定。这类支撑结构不需要对原有电机做任何破坏性改装，只需要通过紧固件锁合就能完成装配，对于需要提升小型电机轴系刚性的应用场景，能大幅降低结构设计的工作量，不需要单独设计复杂的电机安装支架，直接通过支撑座的轴颈就能和设备机架完成定位安装，装配效率更高，也能保证轴系的安装精度。
