复古钢制汽车轮辋结构设计

项目分类:汽车类 发布时间:2022-03-28 ID:588253
  • 复古钢制汽车轮辋结构设计
  • 复古钢制汽车轮辋结构设计
  • 复古钢制汽车轮辋结构设计

  这款轮辋采用经典复古钢制轮圈造型,整体为一体冲压成型的盆式结构,主要面向老式乘用车、经典改装车以及低速特种车辆的车轮装配需求。在整车底盘系统中,轮辋承担着连接轮胎与车轴的核心作用,其内部的筒状腔体为轮胎胎圈提供安装支撑,外缘翻边结构用于约束轮胎轴向位置,中心盘面则通过均布的螺栓孔与轮毂轴头实现刚性连接。

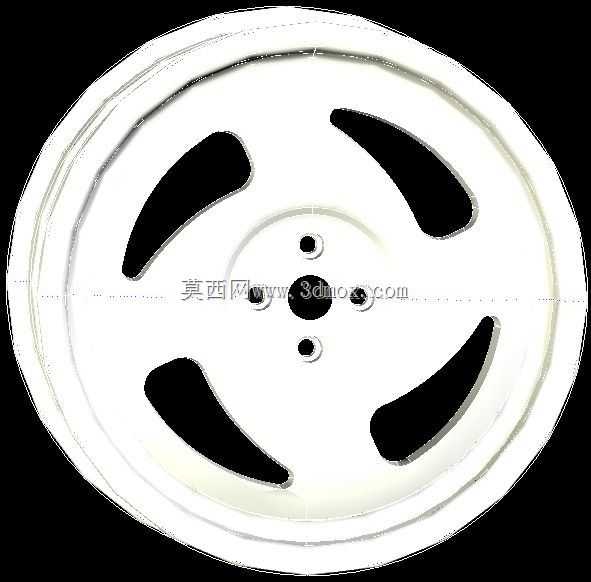

  从实际装车边界来看,该轮辋的中心盘面上预留了四个螺栓过孔,孔位围绕中心回转轴线均匀分布,适配常见的四孔轮毂安装节圆。盘面中心设置有定位中心孔,装配时可与轴头凸台形成径向定位,有效降低高速转动时的偏心振动。盘面与筒身之间采用圆弧过渡,既避免了冲压过程中的应力集中,也提升了整体抗扭刚度。筒壁上开设的若干异形窗口并非单纯装饰,在老式钢制轮辋设计中,这类窗口主要用于车轮装配时的车桥部件避让,同时也能在一定程度上降低轮辋自重,并为制动盘散热提供气流通道。

  设计这类钢制轮辋时,首先需要确定的是轮辋名义宽度与名义直径,这两个尺寸直接决定了可匹配轮胎的规格范围。轮缘处的卷边结构需要严格按照轮胎胎圈座轮廓进行设计,保证轮胎充气后胎圈能够紧密贴合,防止行驶中出现脱圈风险。与铝合金铸造轮辋不同,钢制轮辋通常由钢板经落料、拉伸、冲孔、翻边和焊接等工序完成,因此在三维建模过程中必须充分考虑板材的成型工艺性:筒身壁厚应保持均匀,转角半径不宜过小,避免冲压时出现开裂或起皱;螺栓孔周边需要设计局部加强结构,以补偿开孔对盘面强度的削弱。

  在整车应用场景中,这类复古轮辋常见于老款轿车、轻型货车以及复古风格改装车辆。钢制轮辋相比铝合金产品具有更好的韧性和抗冲击能力,在恶劣路面或低速重载条件下,即使发生轻微变形也不易脆性断裂,维修成本相对较低。其简洁的盘面造型也为后期的表面处理提供了便利,可通过喷漆、喷粉或镀铬等方式实现不同外观效果。

  建模时需要重点控制的几何要素包括胎圈座的锥度、槽底深度、气门嘴伸出空间以及螺栓孔分布圆直径。胎圈座锥度直接影响轮胎安装后的自锁性能,槽底深度则关系到轮胎拆装时的操作空间。若轮辋用于盘式制动器车辆,还需校核盘面内侧与制动卡钳、转向节之间的间隙,防止转向或悬架跳动过程中发生运动干涉。对于后轮采用双胎并装的车型,还需进一步考虑轮辋偏距和内凹深度,保证两个轮胎之间留有足够的散热间距。

  从结构受力角度分析,车辆起步、制动和转向时,轮辋盘面需要传递驱动力矩、制动力矩以及侧向力。螺栓孔周围是应力集中区域,设计中应通过合理的孔边距和盘面加强筋来分散载荷。筒身部分主要承受轮胎充气压力和路面冲击,其截面形状决定了轮辋的径向刚度。窗口的形状和位置不能随意开设,若窗口边缘过于靠近轮缘或螺栓孔,会明显降低轮辋的疲劳寿命。

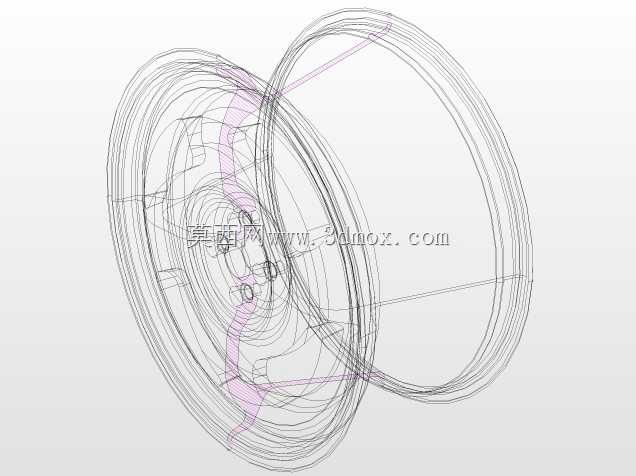

  在三维建模流程上,可先绘制轮辋的回转截面,通过旋转命令生成基本筒体,再利用拉伸切除完成窗口和螺栓孔,最后对所有锐边进行圆角处理。由于该零件为轴对称结构,建模时应充分利用圆周阵列特征,保证各孔位和窗口的角度一致性。完成实体后,还应结合轮胎、制动盘、转向节等周边部件进行装配校验,重点检查偏距、中心孔和螺栓孔的匹配关系,确保模型不仅在外观上还原复古轮辋的造型特征,也能在工程层面满足实际装车的尺寸与强度要求。
