遥控赛车前悬转向固定三角摇臂

　　该零件用于小比例遥控模型车前部悬挂与转向执行区域，承担车轮定位、摇臂铰接、转向拉杆或舵机拉动时的载荷传递任务。模型车在跳跃落地、急转、加速和制动过程中，前轮接地点会产生明显的纵向、侧向及垂向冲击，这些力并不会直接作用于车壳或单一螺丝，而是先通过轮座、销轴和连杆汇集到这类三角支撑件上，再分散到车架前部安装面。因此其结构不是单纯的装饰支架，而是前桥运动机构中的受力骨架。

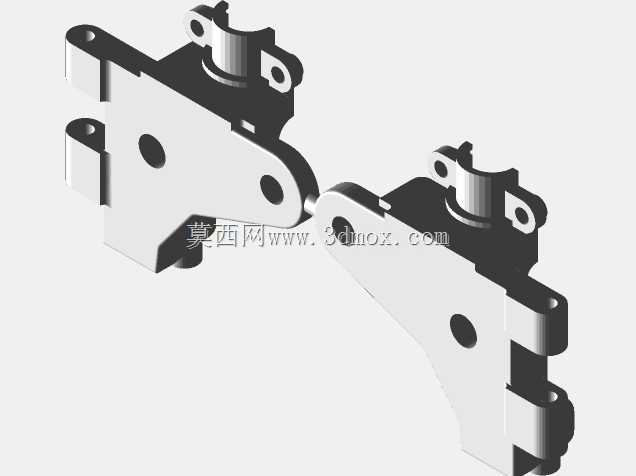

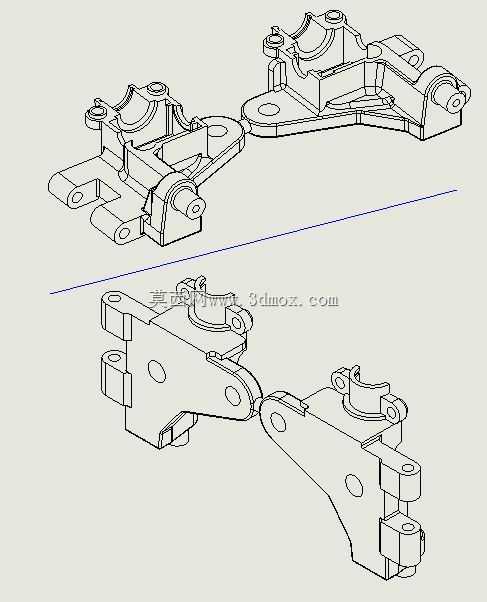

　　从几何形态看，零件采用不对称三角板臂布局，一端设置带孔的双耳或筒状铰接位，用于与车架固定座或前齿轮箱壳体连接；另一端延伸出较长的板状臂体，并在关键位置保留圆形通孔，用于穿入销轴、螺丝或连接球头帽。上部凸起的圆柱座可作为转向摇臂、缓冲件或上部连杆的安装基准，下部及侧面的开孔则用于限制运动方向、避让相邻零件并减轻质量。整体轮廓按照运动包络进行裁切，在车轮上下跳动和左右转向时，能够避免与避震器、拉杆、传动轴或车壳内部筋位发生干涉。

　　设计这类零件时，首先要确定的是悬挂几何点。孔位中心距决定轮距变化、主销倾角、前束变化以及滚动中心高度，任何一个孔位偏移都会改变车辆的操控特性。长形臂体的作用是把冲击载荷沿板面方向传递到两个或多个连接点，避免单点受力造成局部开裂。靠近铰接座的区域通常需要加厚或形成凸台，因为销轴反复摆动时，孔壁会承受持续的挤压和摩擦；臂身中段则可在保证抗弯截面的前提下适当减薄，以降低簧下质量。对于RC车型而言，簧下质量越轻，车轮跟随颠簸路面的能力越强，悬挂响应也更直接，但减重不能以牺牲孔位周围强度为代价。

　　安装边界方面，需要重点核对销轴孔直径、孔间距、安装面高度以及凸起圆柱座的朝向。若该件与前齿轮箱或前防撞支架组合使用，底部平面应与车架安装面保持贴合，紧固后不能出现悬臂翘曲；若通过球头螺丝连接拉杆，螺纹旋入深度要足够，孔位周围需留出扳手或套筒操作空间。零件两侧若成对使用，镜像关系必须清晰，左、右件的凸起座方向和开孔位置不能混淆，否则会造成转向行程不对称。

　　在实际装车调试中，该三角摇臂的孔位精度直接影响前轮定位。铰接孔过松会产生虚位，车辆直行时容易出现左右摆动；孔位过紧则会使悬挂运动卡滞，落地后车轮不能迅速回位。上部连接座若用于转向拉杆，其高度变化会改变转向 Ackermann 比例；若用于上摇臂或防倾杆拉杆，则会影响车轮外倾角随压缩行程的变化曲线。因此在建模时，不能只按外观描线，而应把每个圆心作为运动机构的硬点来处理。

　　结构强化思路集中在应力路径上。从车轮冲击点到车架安装点之间，材料应形成连续传力带，孔边设置凸缘可提高局部刚度，臂体边缘保留圆角能够降低尖角处的应力集中。若采用打印件制作，层纹方向应尽量与主要弯曲载荷垂直或形成交叉，避免销轴孔沿层间受力开裂；若采用注塑或铣削件，则可在背部加设浅筋，以较小的厚度增量换取更高的抗扭能力。

　　该模型适合用于前悬挂结构教学、RC车型改装设计、零件替换测绘以及小型连杆机构验证。通过它可以直观理解三角控制臂如何在有限空间内同时满足连接、摆动、传力和避让要求，也能帮助设计者在外观造型与运动可靠性之间找到平衡。
