田宫M01底盘转向限位止动结构

　　该止动件主要服务于田宫M01前驱遥控模型底盘的转向系统，安装在转向摇臂与底盘固定座的相邻运动边界处，用来约束转向节的最大摆动角度，避免前轮在大角度转向时与避震筒、传动轴或车壳内侧发生硬干涉。模型车在铺装路面绕桩、急转或低速掉头时，转向舵机往往会输出超出原厂设计余量的推程，若没有物理限位，转向拉杆容易被推到死点，不仅会让舵机长时间堵转发热，还可能造成球头扣脱出、摇臂开裂等问题。这个止动块正是在摇臂到达极限转角前提供刚性接触面，把机械转角锁在合理区间内。

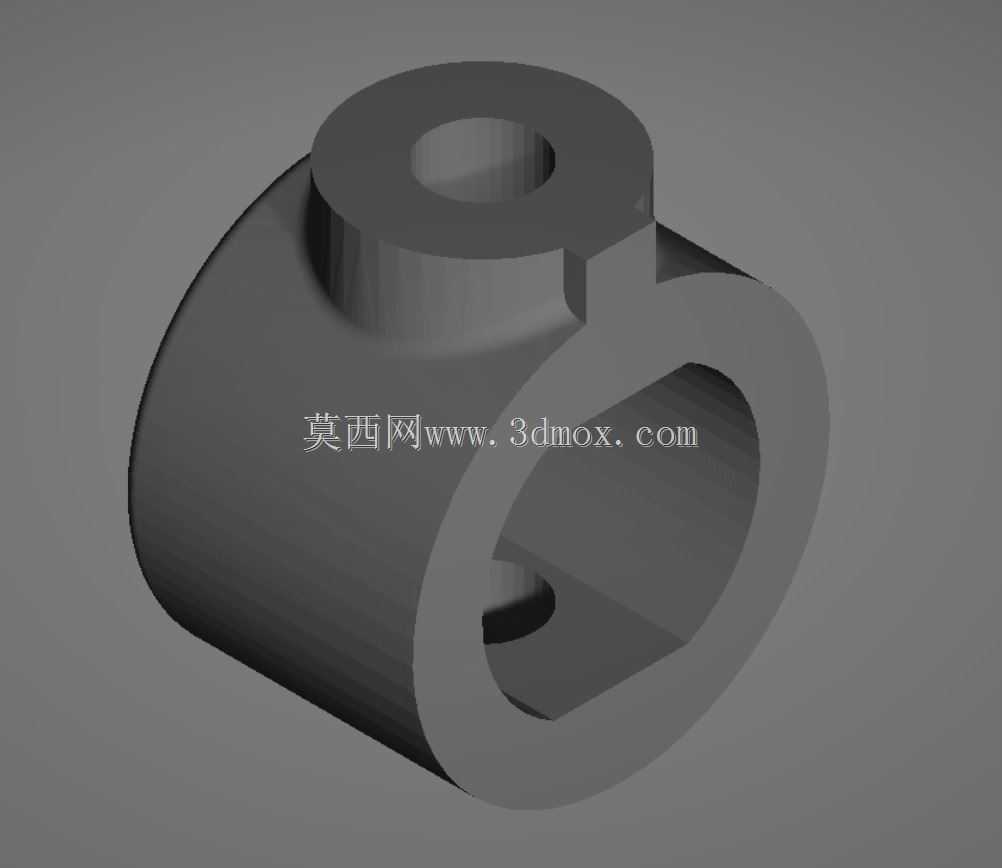

　　从结构上看，零件采用带侧开口的筒状主体，顶部延伸出带同轴孔的凸台。主体内腔用于套在底盘对应的圆柱定位座上，侧开口则为安装提供弹性变形余量，装配时不需要完全拆空周边组件，可从侧向卡入定位柱，再通过顶部凸台的孔位完成轴向固定。这种设计兼顾了定位精度与拆装便利性，在模型车内部空间局促、周边走线和拉杆交错的场景下，能明显减少维护时的拆卸工作量。

　　设计过程中最关键的是间隙控制。止动块与原配合位之间预留的间隙比原厂件略小，目的是消除转向摇臂在频繁换向时产生的虚位。模型车在反复左右转向过程中，配合间隙会被不断放大，转向手感随之变得模糊；较小的配合间隙能让摇臂在接触止动面时更加干脆，转向回正的一致性也更好。需要注意的是，间隙过小会带来装配困难，甚至在温度变化或受力变形后出现卡滞，因此侧壁厚度、开口宽度和定位孔同轴度都需要反复权衡。

　　外形尺寸方面，主体外径需与底盘安装座的包络空间匹配，不能与下方悬挂摆动臂发生擦碰；顶部凸台高度决定了止动接触面的作用高度，过低会导致摇臂从上方滑过，过高则可能干涉上方车壳或舵机拉杆的运动轨迹。中心孔与定位柱之间采用小间隙配合，既保证止动块不会在振动中松旷，又能在受到冲击时产生微小位移，吸收部分峰值载荷。侧开口的宽度同样需要控制：开口过大，零件夹紧力不足，长期使用后容易转动错位；开口过小，装配时应力集中在开口根部，跌落或撞击时可能从该处断裂。

　　在实际装车验证中，这类止动件的接触面角度需要与转向摇臂的运动轨迹匹配。摇臂绕主销摆动时，其接触点并非沿直线运动，而是沿圆弧扫过，因此止动面最好做成与该圆弧相切或近似贴合的曲面。若接触面过于陡峭，摇臂在极限位置会产生向上的分力，可能把止动块顶离定位座；若接触面过于平缓，则限位行程不足，无法在目标转角处可靠止动。该结构把主要止动面布置在筒身侧面，正是为了让受力方向尽量沿径向传递到定位柱，减少对顶部紧固件的剪切载荷。

　　材料选择上，这类零件通常采用具备一定韧性和表面耐磨性的硬质塑料或树脂打印件。转向限位属于高频冲击部位，每次打满方向都会产生一次碰撞接触，材料过脆会在边角处崩裂，材料过软则会在反复挤压后出现凹陷，导致限位角度逐渐漂移。若采用三维打印制作，层纹方向应尽量避开冲击受力面，必要时对接触边缘做小倒角，以分散应力。

　　从整车布局角度看，止动块的位置还会影响阿克曼转向几何的实际表现。左右两侧限位角度一致时，车辆在低速转弯时的内外轮转角差更接近理论值，轮胎磨损更均匀，弯道中也不容易出现一侧轮胎被强行拖拽的情况。因此在建模时，不能只单独绘制零件本体，还要把转向摇臂、舵机臂、拉杆长度和主销倾角一并纳入装配体进行运动校核。通过在三维软件中模拟舵机全行程摆动，可以直观看到止动块何时接触、接触后摇臂是否还有残余自由度，以及球头扣是否处于允许的摆角范围内。

　　安装边界方面，零件下端面需要与底盘平面保持贴合，避免悬空形成杠杆支点；上端凸台不能突出过多，否则车壳扣下压时会被顶住。侧开口的朝向应避开泥沙容易堆积的方向，虽然模型车的使用环境相对干净，但在户外沥青或地毯场地行驶时，细小灰尘和纤维仍可能进入配合面，开口朝向合理能降低卡顿概率。

　　总体而言，这个转向止动块并不是孤立的装饰件，而是转向系统行程保护链中的一环。它通过紧凑的筒状定位结构、略小的配合间隙和合理的受力面布置，在有限的底盘空间内实现了可靠的机械限位，既保护舵机和连杆，也提升了转向响应的确定性。对于进行模型车改装、备件复刻或底盘结构优化的设计者来说，这类小零件的尺寸链、运动间隙和装配工艺同样值得仔细推敲。
