无支撑一体式双路氧气阀分离器结构

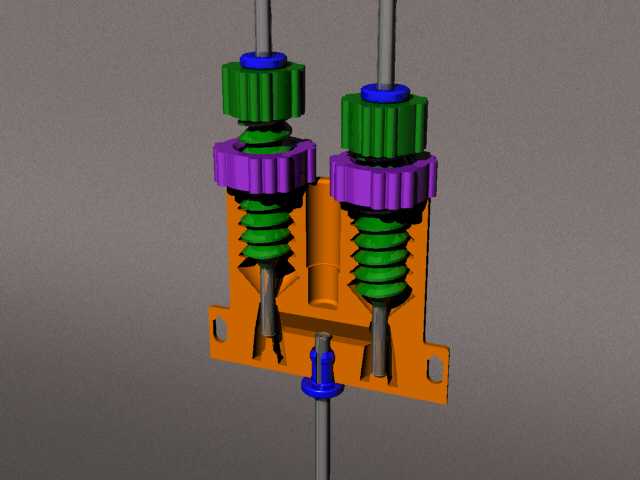

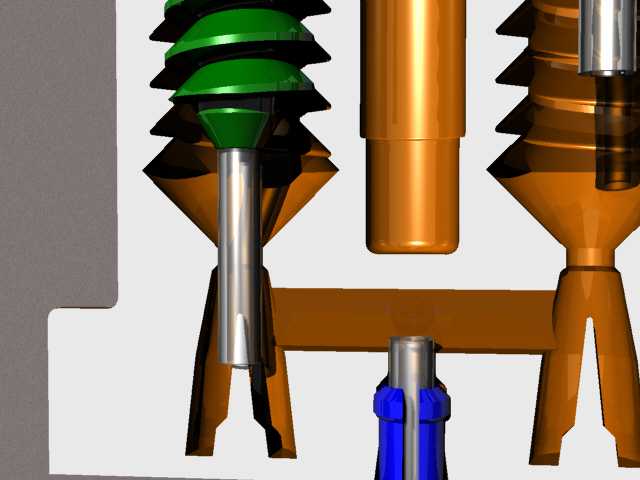

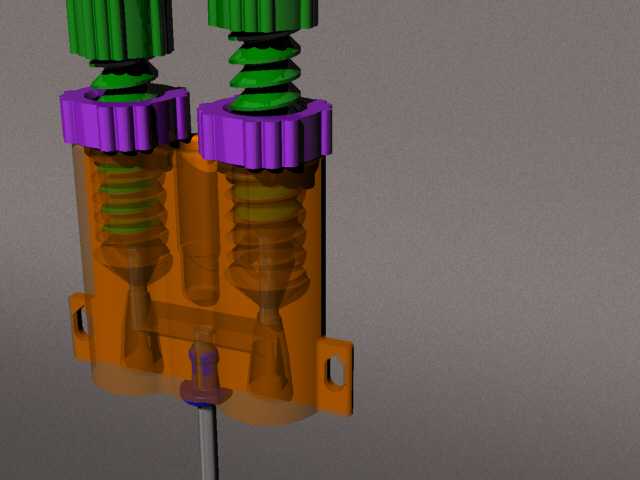

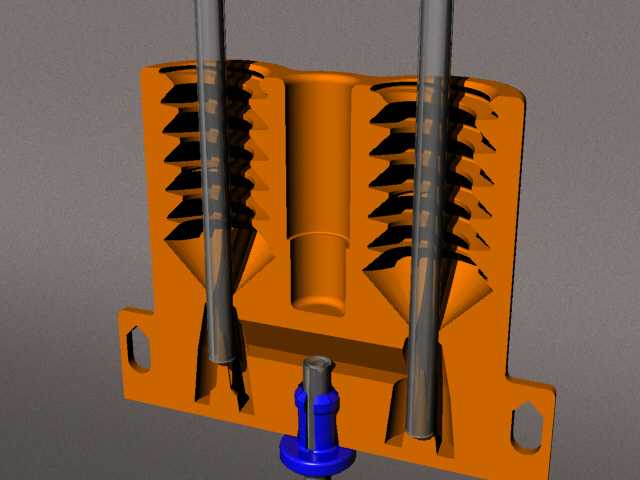

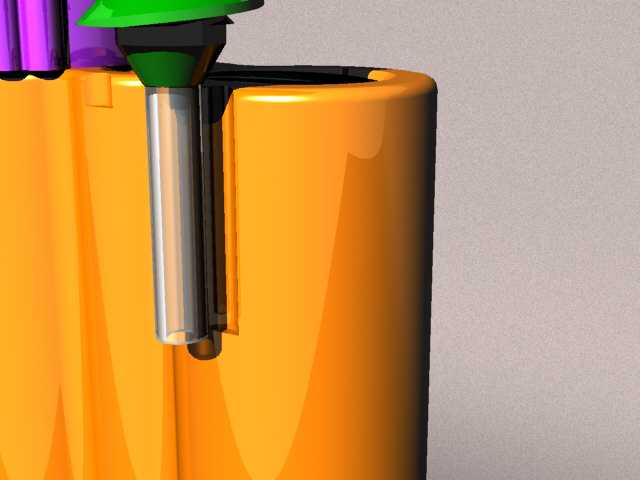

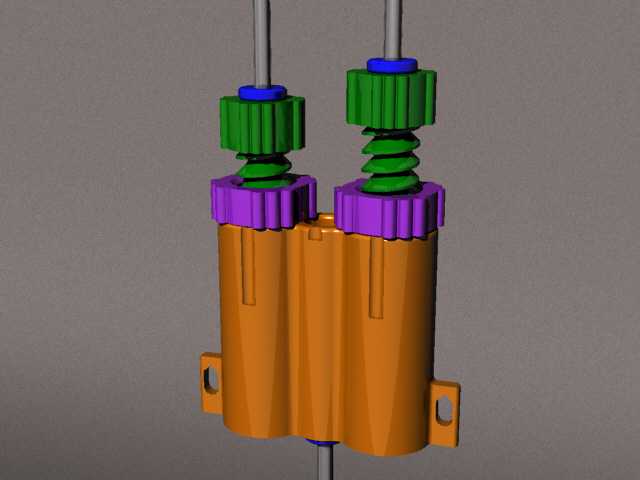

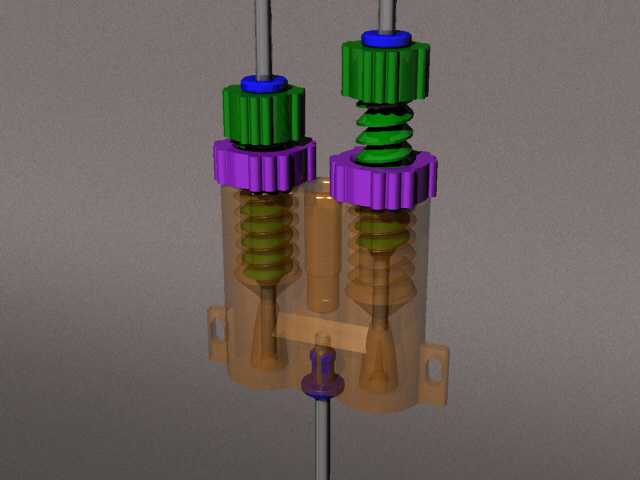

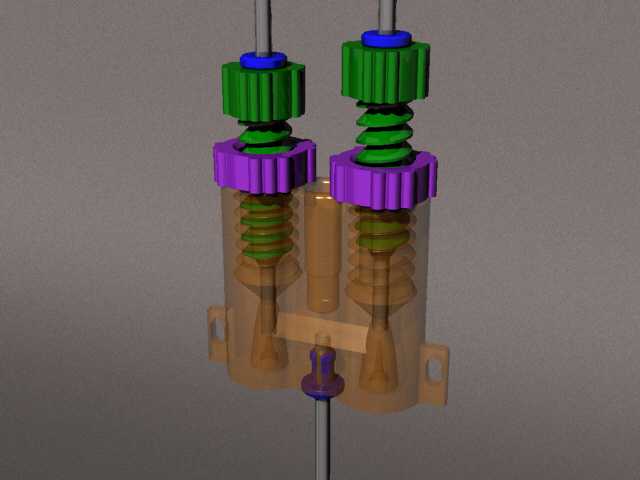

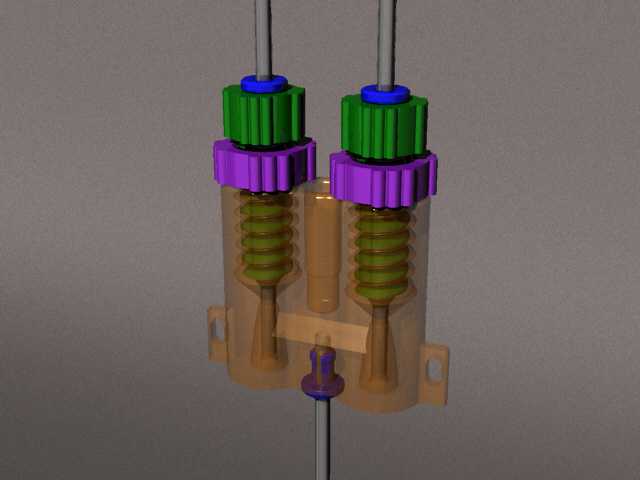

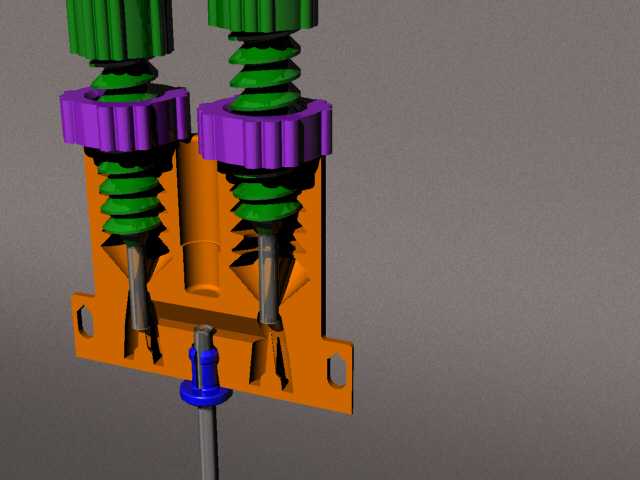

这款双路氧气阀分离器主要应用在小型制氧设备、便携式供氧终端、实验室气路分配场景中，承担单路进气拆分双路独立供氧、调节各支路供气压力与通断状态的作用，可适配家用氧疗设备、户外应急供氧装置、小型焊接辅助供氧工位的气路搭建需求，相比传统单路阀件能减少外接三通接头的数量，降低气路泄漏点风险。从结构设计来看，整个阀体采用一体化无支撑打印思路，所有内部流道、调节旋钮、弹簧腔、密封配合面在成型过程中无需额外添加支撑材料，打印完成后无需进行支撑拆除、流道打磨、边角修整等后处理工序，避免了后处理过程中残留碎屑进入气路造成的堵塞风险，也减少了装配环节的零件数量，整套结构仅包含阀体外壳、两组调节旋钮组件、内置弹簧、阀芯顶杆几个部分，没有多余的紧固件，装配时仅需按顺序将弹簧、阀芯装入对应腔室，再将旋钮组件旋入对应螺纹段即可完成组装，大幅降低了装配工时与零件采购成本。外形上整体采用对称式双腔布局，透明外壳可直观观察内部阀芯的动作状态，方便调试时判断阀门开度与气路通断情况，两侧预留的安装耳带有标准安装孔，可直接通过螺栓固定在设备内壁或安装面板上，安装边界紧凑，整体占用空间远小于传统分立阀件加三通的组合方案，适合内部空间局促的便携式设备使用。每个支路上的调节旋钮采用防滑齿形结构，手动调节时无需额外工具即可精准控制开度，旋钮下方的紫色锁紧环可在开度调整完成后锁定位置，避免设备移动过程中旋钮移位导致供气参数变化，内部弹簧采用等节距设计，保证阀芯复位时的受力均匀，密封面采用锥面配合结构，相比平面密封能在低压供氧场景下实现更好的密封效果，减少氧气泄漏损耗。流道设计上采用渐变式扩压结构，进气端进入阀体后通过中间缓冲腔分流到两个支路，避免双路同时供气时出现的气流干涉问题，每个支路的流道从阀芯位置到出气接口采用平滑过渡，没有直角拐点，能降低气流阻力，减少供氧过程中的压力损失，保证出气端的压力稳定。
