双股扼流圈3D打印安装固定支架结构

项目分类:3D模型 发布时间:2021-10-07 ID:300475
  • 双股扼流圈3D打印安装固定支架结构
  • 双股扼流圈3D打印安装固定支架结构
  • 双股扼流圈3D打印安装固定支架结构
  • 双股扼流圈3D打印安装固定支架结构
  • 双股扼流圈3D打印安装固定支架结构
  • 双股扼流圈3D打印安装固定支架结构
  • 双股扼流圈3D打印安装固定支架结构
  • 双股扼流圈3D打印安装固定支架结构
  • 双股扼流圈3D打印安装固定支架结构
  • 双股扼流圈3D打印安装固定支架结构

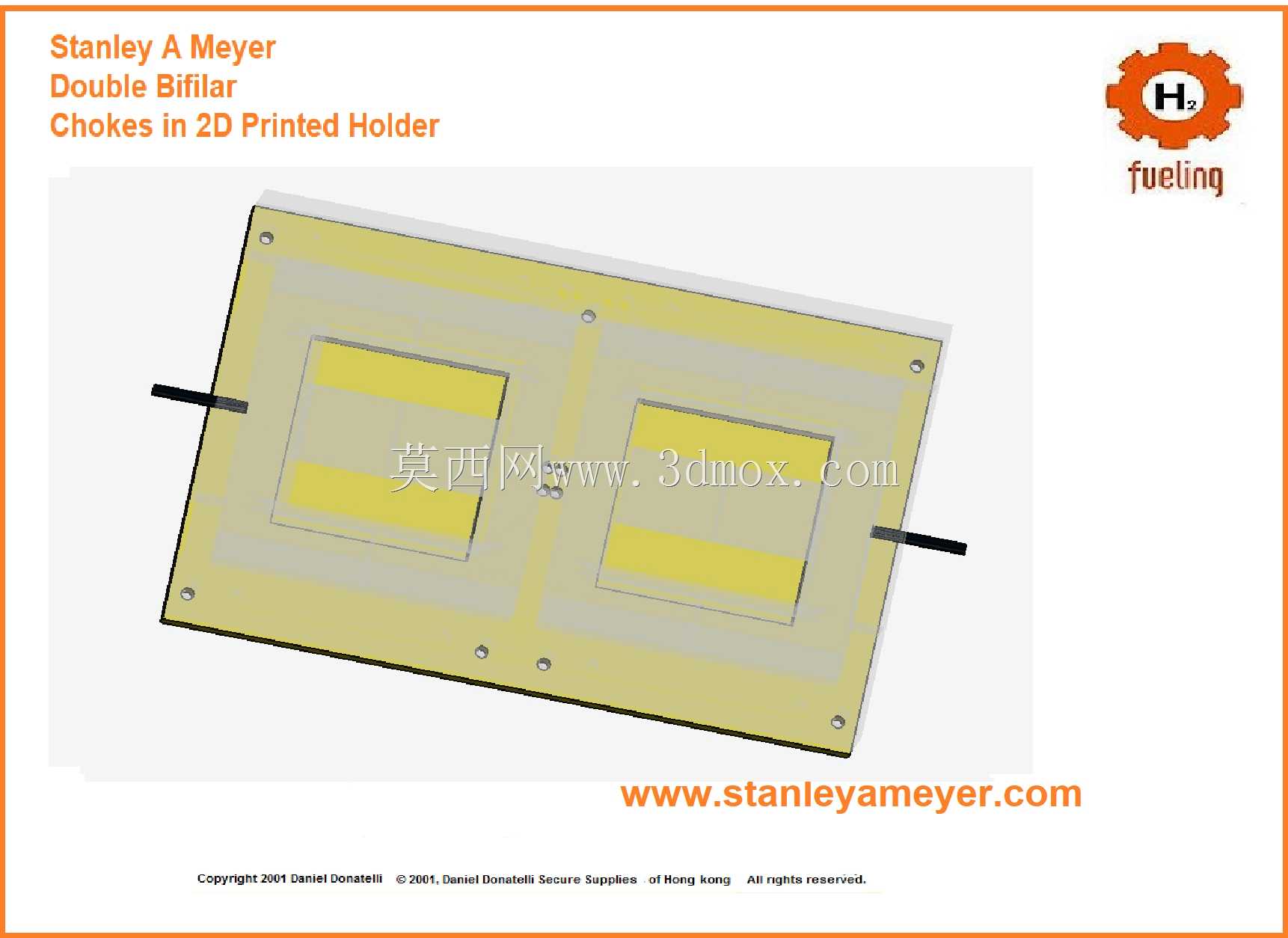

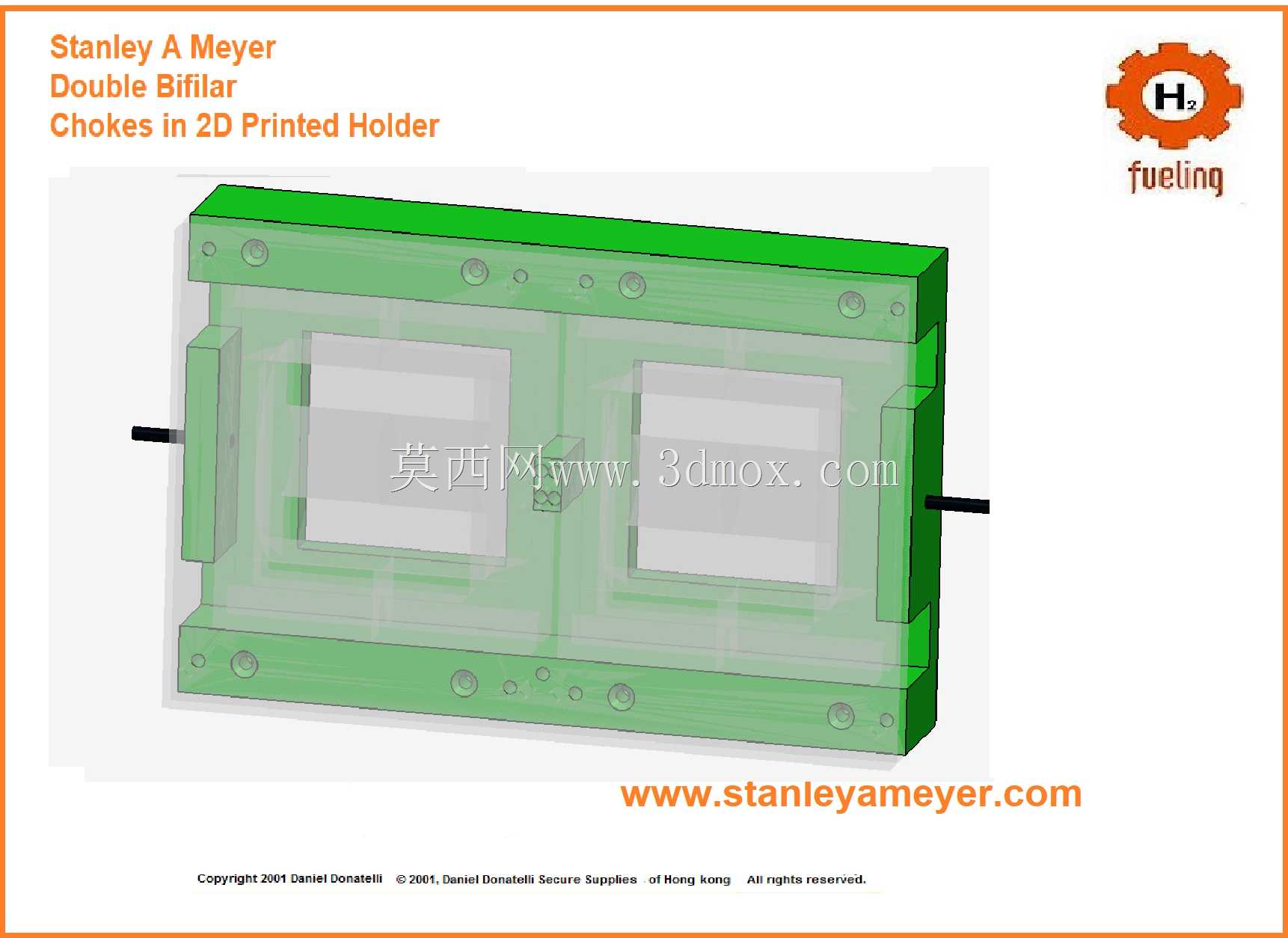

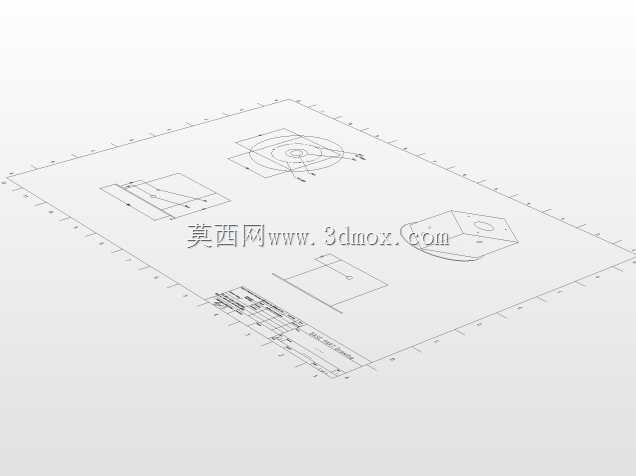

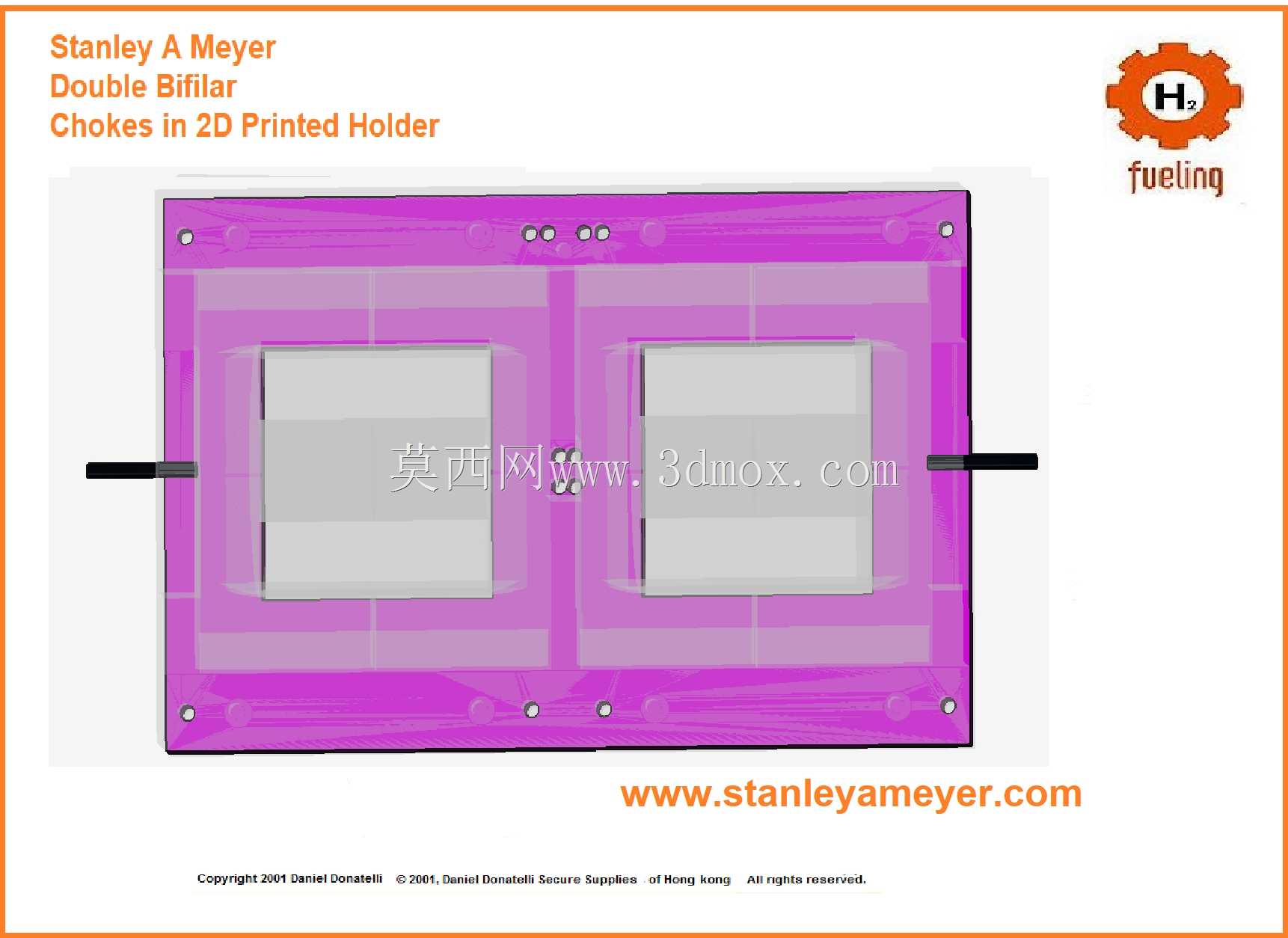

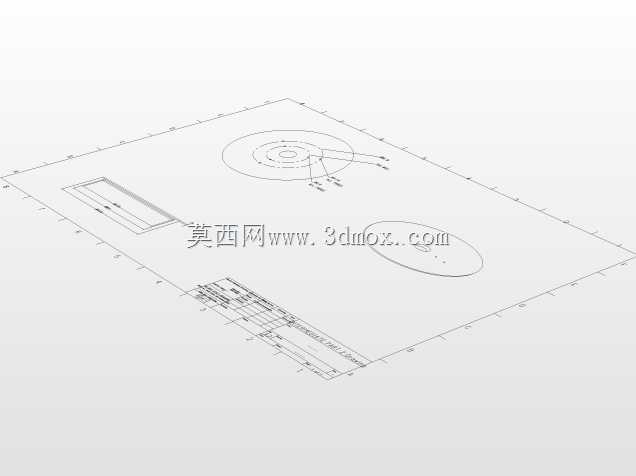

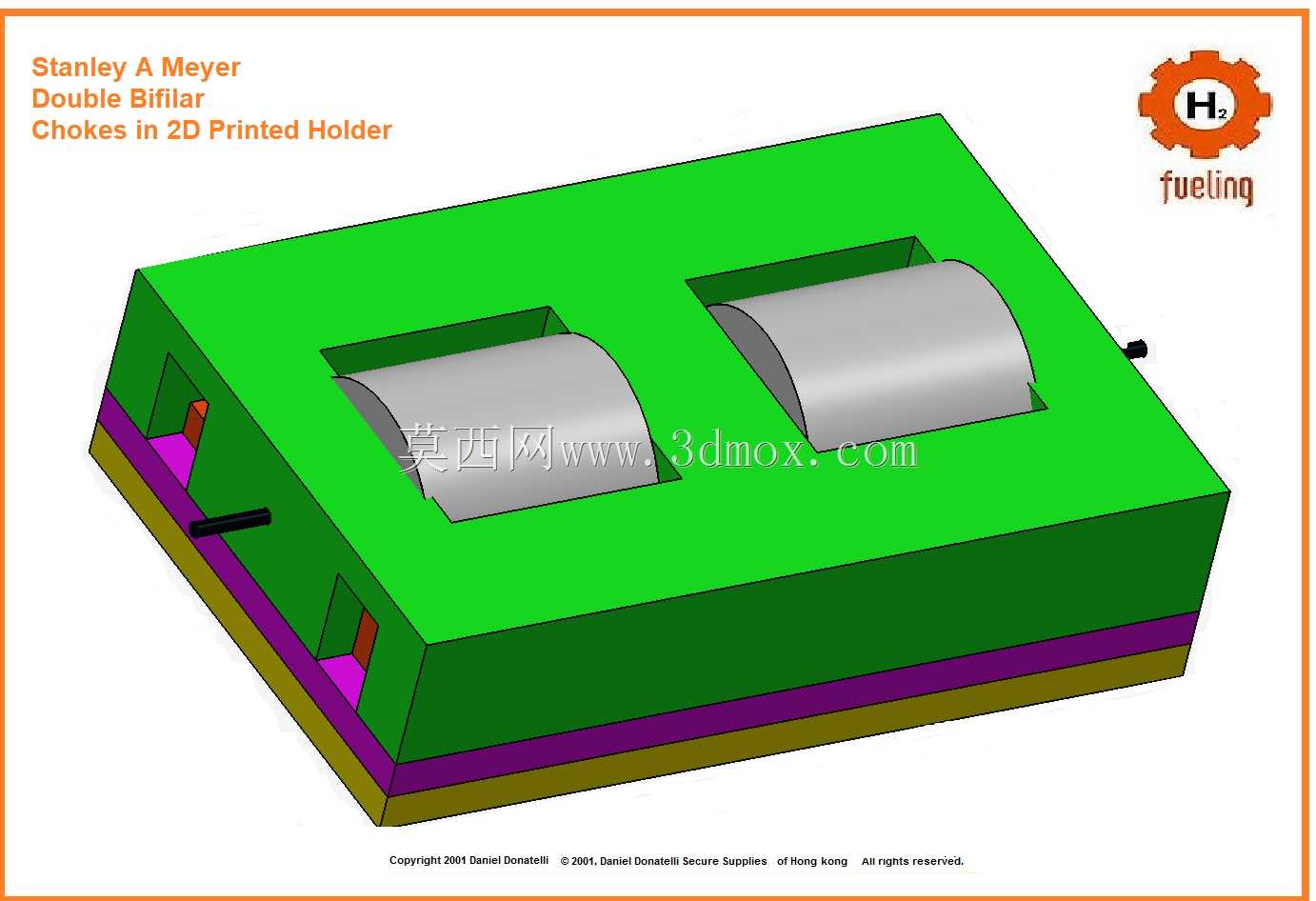

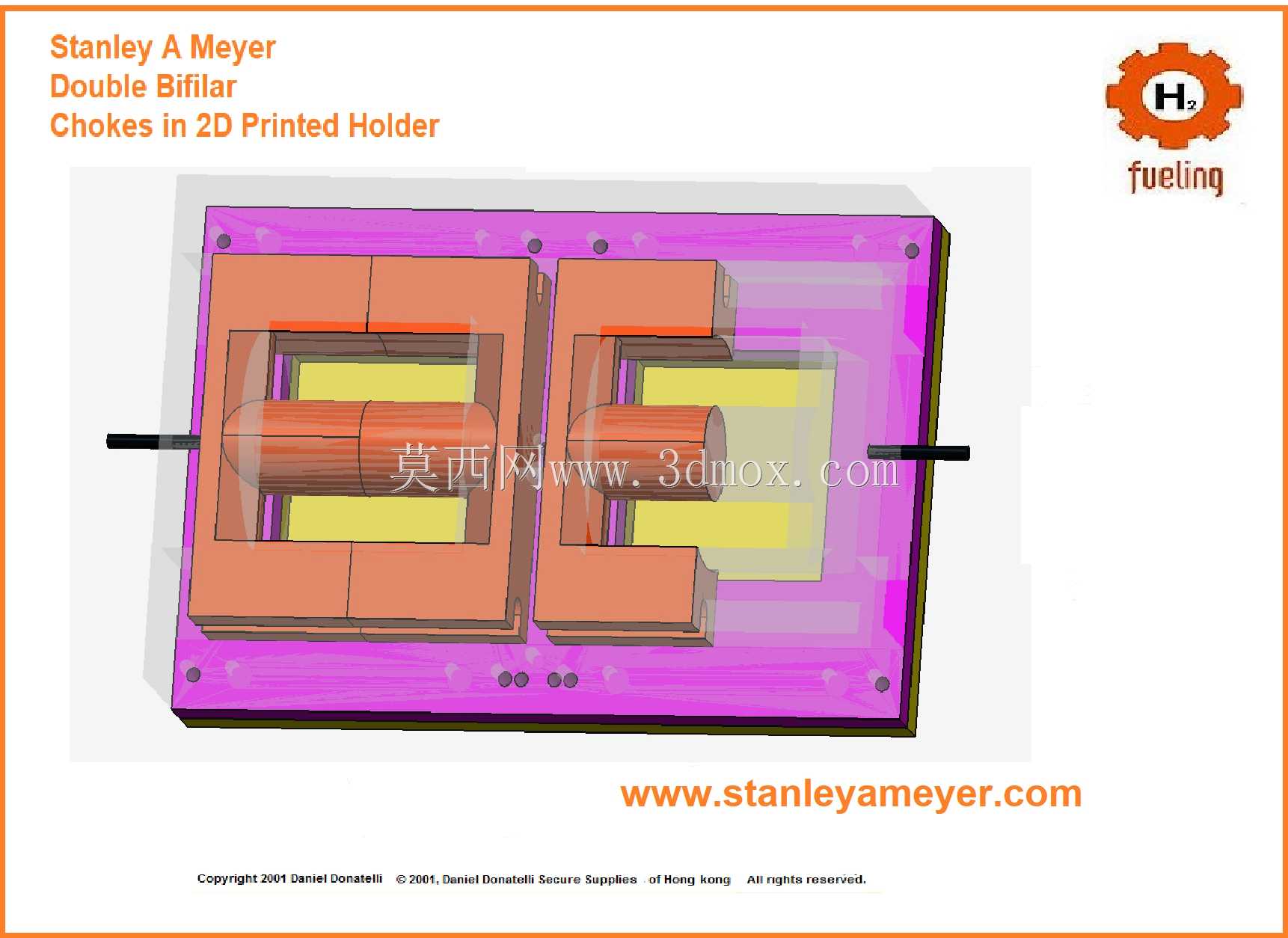

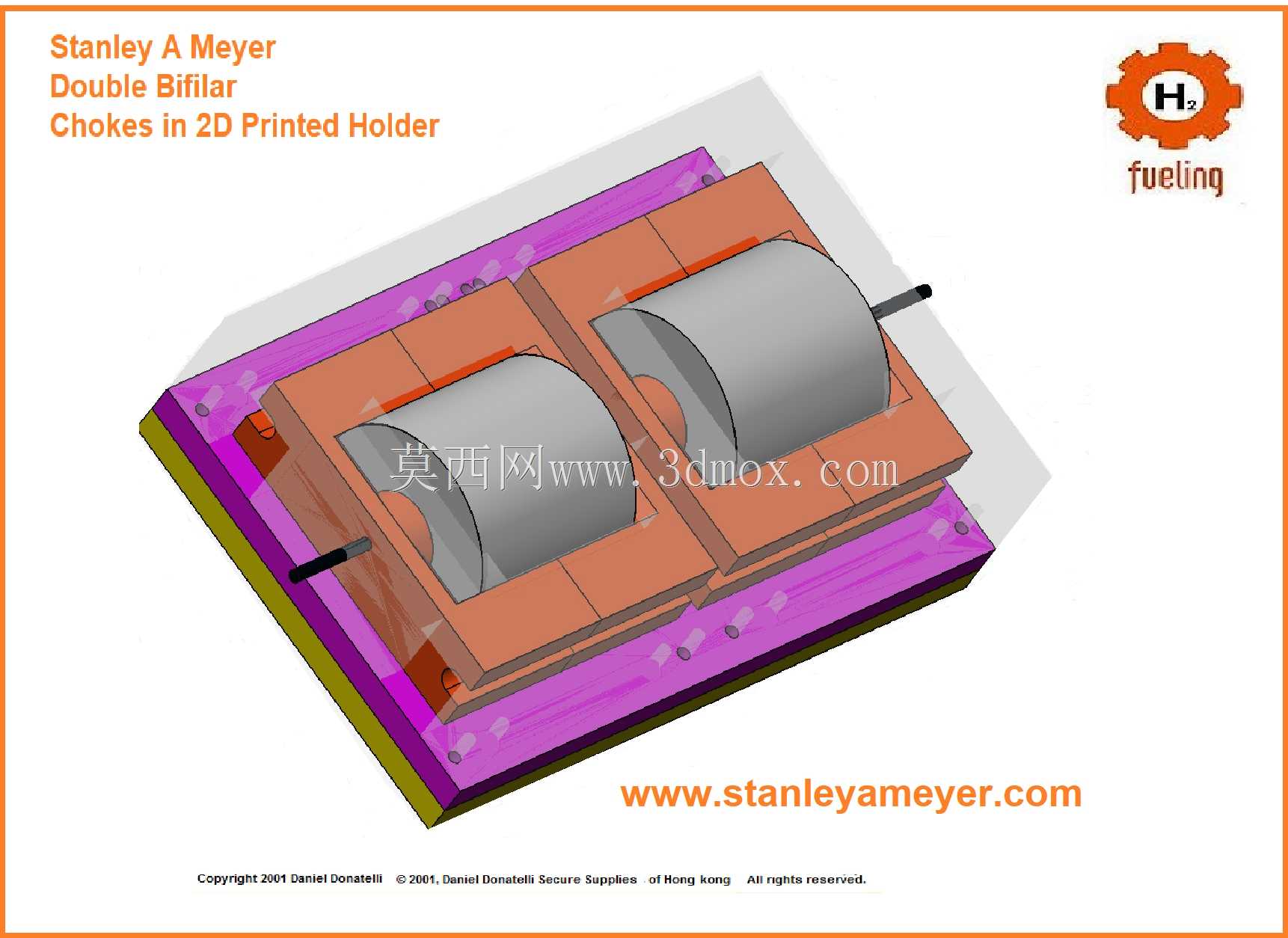

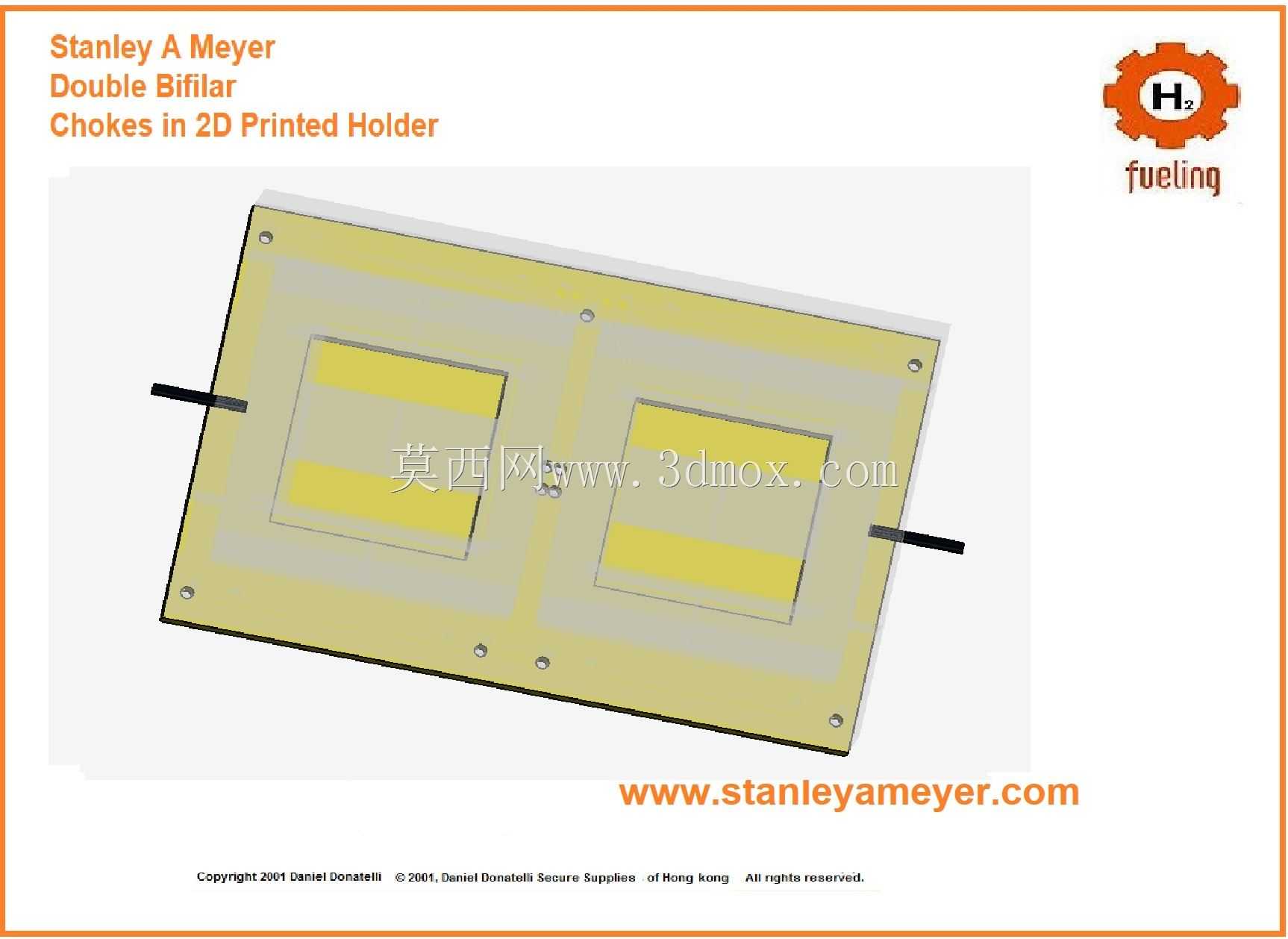

这款支架主要面向氢能源制备相关的电解实验装置配套使用,针对Stanley Meyer结构的双绕线扼流圈做专属适配,解决实验搭建过程中线圈移位、接线端受力松脱的常见问题。在小型水电解制氢实验台的搭建场景里,扼流圈作为谐振回路的核心电感元件,需要稳定的固定结构来避免振动带来的电感量偏移,同时要兼顾线圈的散热间隙与接线操作空间,这款支架的设计完全围绕这几个核心需求展开。从结构设计逻辑来看,支架采用分体式定位槽设计,两个平行的半圆弧卡槽刚好匹配圆柱形扼流圈的外径,卡槽侧壁预留了0.2mm的安装余量,既可以保证3D打印成型后线圈能顺利卡入,又能通过过盈配合实现线圈的径向固定,不需要额外的粘接或者紧固件。卡槽底部设计了贯通的走线槽,扼流圈两端的引出线可以从槽内直接引出,避免导线弯折角度过大导致的漆皮破损,同时走线槽的深度刚好覆盖导线直径,不会让导线突出支架底面影响安装平整度。支架的底座部分设计了多层定位结构,底层的平整安装面可以直接贴合实验台的安装基板,四个角位预留了沉头安装孔位,适配M3规格的紧固件,安装孔位的中心距经过校准,和常见的实验台铝型材安装孔距完全匹配,不需要额外打孔调整。中层的紫色垫高结构将线圈抬升了8mm的高度,既可以让线圈底部和安装面之间留出空气对流的散热间隙,避免长时间通电工作时线圈热量堆积在安装面处,又能防止安装面的金属材质对线圈的磁场分布造成干扰。上层的橙色定位座和线圈直接接触,接触面做了微小的倒角处理,避免3D打印的层纹棱角刮伤线圈外层的绝缘漆。在实际装配过程中,只需要将两个扼流圈分别卡入对应的定位槽,将引出线顺着走线槽整理到位,再通过底座的安装孔将整个支架固定在实验台的对应位置即可,整个装配过程不需要额外的辅助工装,单人即可快速完成。支架的整体外形尺寸控制在紧凑范围内,长度方向刚好覆盖两个扼流圈的轴向长度,宽度方向预留了接线操作的手指空间,不会因为尺寸过大占用实验台多余的安装空间,也不会因为尺寸过小导致固定强度不足。针对3D打印的成型工艺,整个支架的所有结构都没有悬空角度超过45度的部位,打印时不需要添加额外的支撑结构,既可以节省打印材料,又能避免支撑拆除后留下的毛刺影响装配精度,所有壁厚都控制在2mm以上,保证PLA或者PETG材料打印后有足够的结构强度,不会因为线圈的轻微重量发生形变。
