生成性概念曲面异形结构造型设计

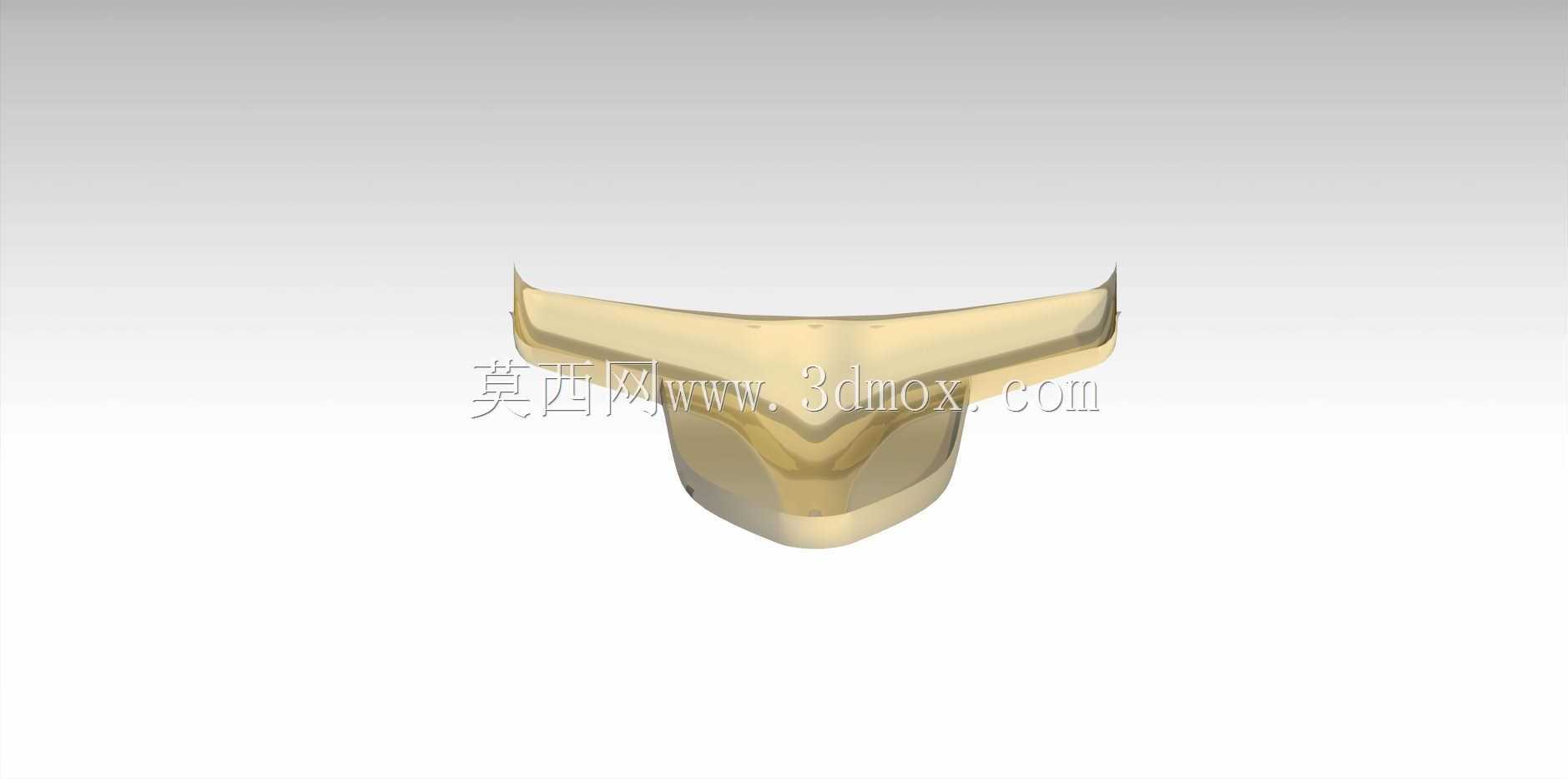

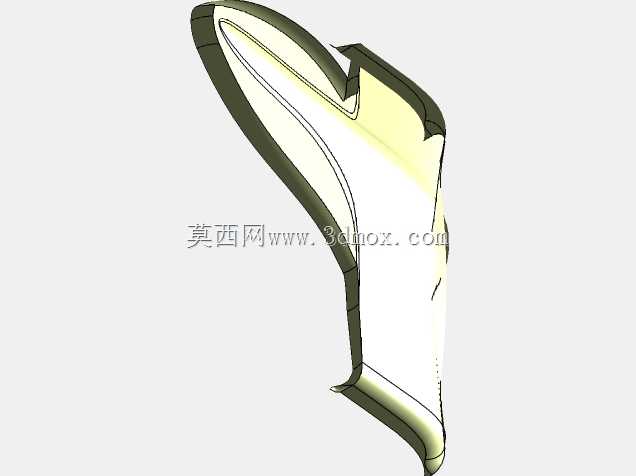

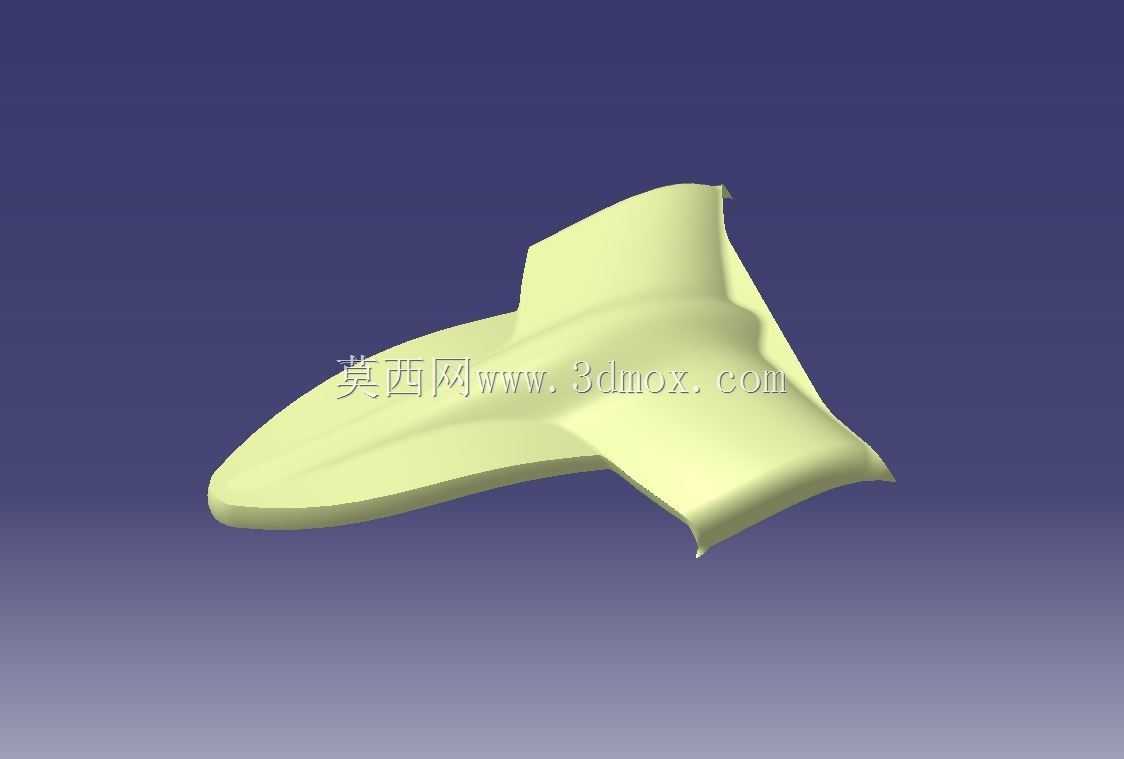

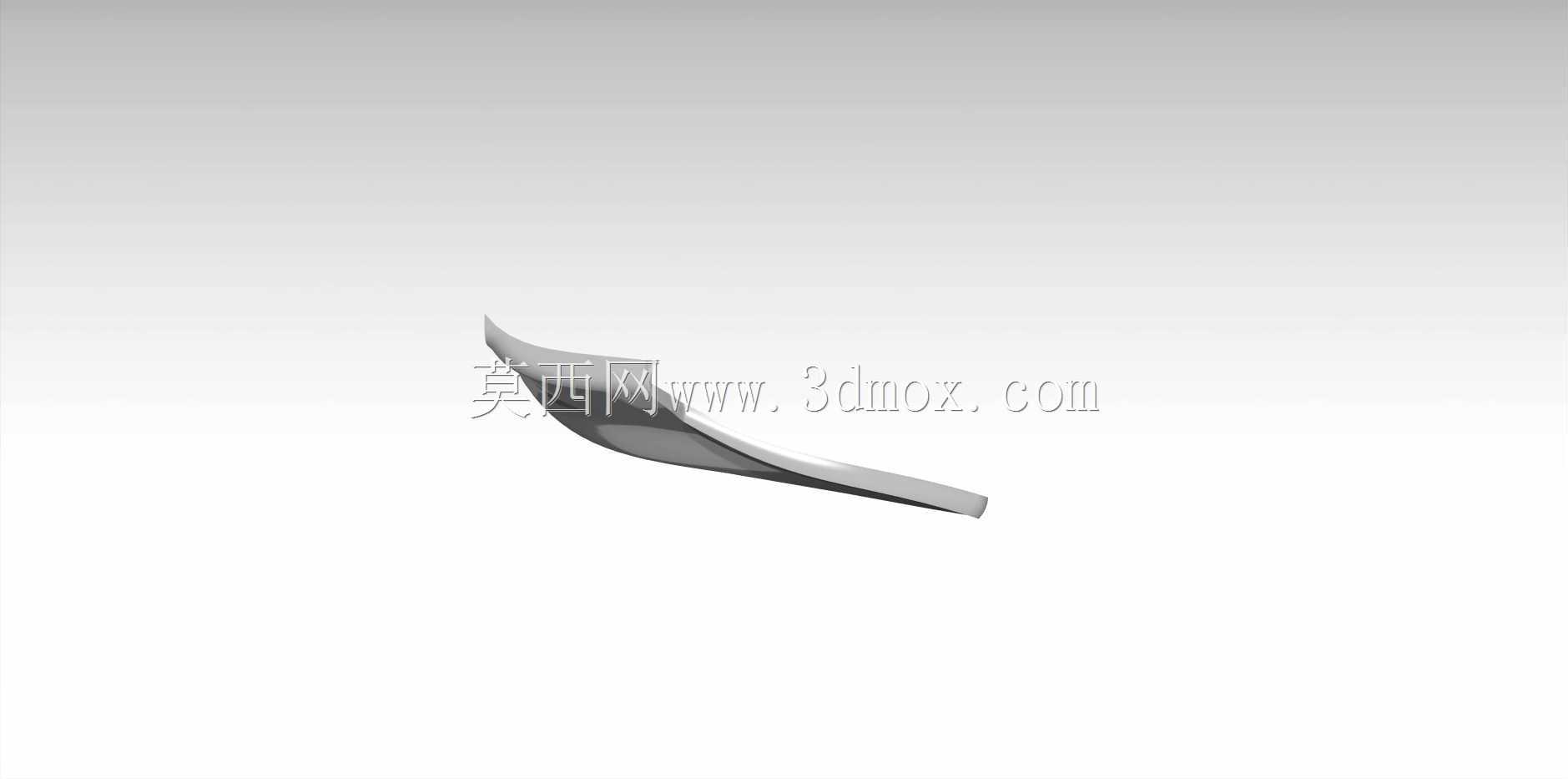

该异形曲面结构的设计初衷，是探索生成性设计逻辑在流线型功能部件上的落地可能性，整个建模过程没有依托现成二维工程图纸，完全从形态功能耦合的思路出发，先划定核心功能边界，再通过曲面曲率连续调整完成整体造型。从实际应用场景来看，这类连续光滑的异形曲面结构，可适配高速运动部件的外覆件需求，比如低空小型飞行器的整流蒙皮、高速输送线的导向护罩、特种作业设备的流线型外壳，这类场景下部件表面不能存在突兀的折角或曲率突变，否则会在运行过程中产生额外的风阻、紊流，或是在物料输送过程中出现卡滞、积料的问题。设计过程中首先确定了三个方向的安装定位基准，三个延伸臂的端面预留了统一的安装贴合面，每个贴合面的平面度控制在常规装配公差范围内，可直接通过螺栓连接或粘接的方式与内部支撑骨架固定，不需要额外做适配性的曲面修配，整体外轮廓的最大包络尺寸控制在常规小型功能部件的适配区间内，不会超出多数配套设备的安装边界，三个延伸臂的过渡区域做了加厚处理，对应内部支撑筋的布置位置，保证薄壁曲面结构在受气流冲击或轻微外力碰撞时不会出现凹陷变形。曲面构建全程采用G2连续的曲率过渡标准，整个外表面没有尖锐棱边，所有转角位置的圆角半径都根据相邻曲面的曲率变化做了渐变调整，既保证了外观的流畅性，也能在实际使用中减少应力集中的问题，避免长期受交变载荷出现结构开裂。不同于常规参数化建模的固定尺寸驱动，这个造型在调整过程中反复验证了曲面的可制造性，外表面的曲率变化完全适配常规的吸塑、钣金冲压或是复合材料铺覆的工艺要求，不存在倒扣或曲率突变导致的脱模困难、铺层起皱的问题，三个延伸臂的末端做了微收边处理，既可以隐藏内部支撑结构的拼接缝，也能避免薄边在装配或运输过程中出现卷边、磕碰变形。从结构功能的角度看，这种三向延伸的对称曲面造型，能在三个连接点位之间实现均匀的载荷传递，当某一个方向受外力时，应力会顺着连续的曲面均匀分散到整个结构上，不会在局部连接位置出现应力集中，相比拼接式的多段外壳结构，一体化的曲面造型没有拼接缝隙，在户外使用场景下能避免雨水、粉尘进入内部结构，也减少了后续使用过程中的缝隙清理、密封维护的工作量。建模过程中没有刻意追求夸张的视觉效果，所有曲面的起伏调整都围绕实际功能需求展开，比如上表面的微弧隆起是为了提升整体结构的抗弯刚度，下表面的平缓过渡是为了匹配内部骨架的安装空间，侧面的流线收窄是为了降低运动过程中的介质阻力，每一处曲面调整都对应明确的功能指向，没有冗余的造型装饰。
