这套线性EGR闸式电磁阀与集成阀块,主要面向小流量气体通路的精确启闭与比例调节场景,常见于实验型氢氧发生装置、替代燃料进气系统、发动机废气再循环旁路以及教学演示气路中。阀块本体承担安装基体、流道承载和电磁执行器固定的多重作用,外形采用规整长方体布局,顶面预留两处沉头安装孔,可直接通过螺栓固定在面板、支架或设备底板上;侧向紫色盖板区域围出阀芯运动空间,圆形电磁驱动部件外露布置,既方便观察动作关系,也便于后期维护时拆卸线圈和复位组件。
从实际用途看,该结构并不是单纯的管路开关,而是把线性闸板执行、电磁驱动和接口安装集中在一个紧凑模块内。气体进入阀块后,由闸板或阀芯控制通路开度,执行器接收控制信号后推动运动件改变流通面积,从而实现流量随信号变化的调节。相比普通通断电磁阀,这种线性布置更适合需要缓慢开启、分段控制或保持中间开度的气路;相比独立阀加管路拼接的方案,集成块减少了外接弯头、接头和密封面,能够降低泄漏点,也让整体占用空间更小。

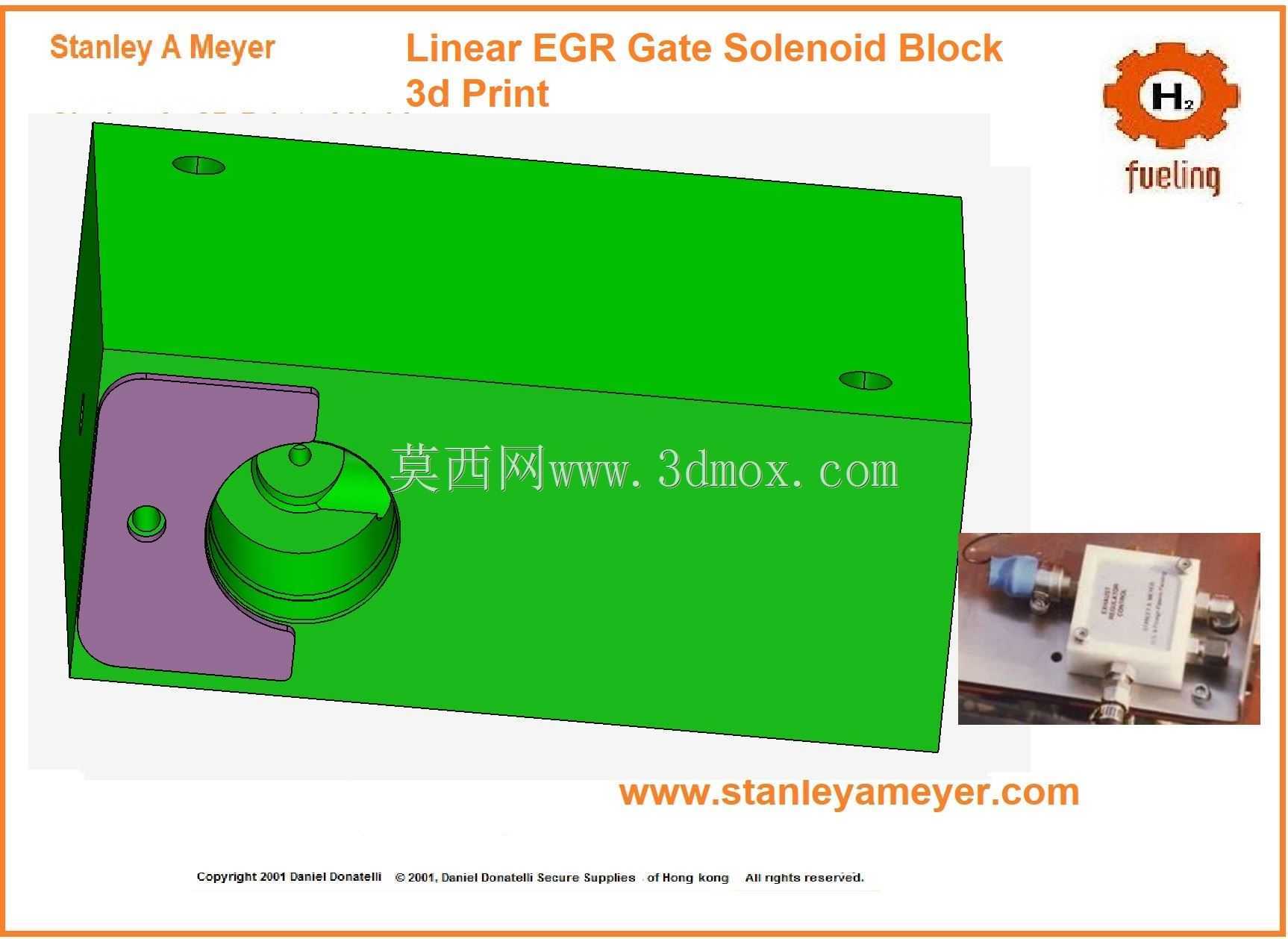

建模时可以把绿色主体理解为阀块与外壳的组合件,其平直外表面适合数控加工或3D打印验证;紫色件为侧置盖板兼阀芯限位结构,轮廓上开出半圆形避让区,使圆形执行器能够嵌入安装并保持同轴关系。圆形部件包含线圈、衔铁、推杆和端部连接结构,运动方向与阀块内闸板行程对应。右侧实物参考区域提示了真实模块的接线盒、气口和固定方式,因此在三维结构深化时,需要重点核对执行器外径、盖板厚度、螺钉孔位以及气口相对位置,避免外观模型与装配关系脱节。
安装边界方面,长方体主体的顶面孔位决定了模块在整机中的固定姿态,设计支架时应保证两孔连线与安装面平行,并在阀块下方留出接管和走线空间。侧向执行器突出于主体表面,周围不能紧贴其他构件,尤其是线圈外侧应保留散热和插拔接线余量;底部或背部若设置气口,还需预留软管、卡套接头或螺纹接头的装配扳手空间。对于振动较大的车载或实验台环境,安装面平面度会直接影响盖板密封和阀芯对中,支架不宜采用过薄钣金,以免电磁动作时产生共振。
结构设计思路上,该件把“可动阀件—驱动元件—固定块体”分成三个清晰层次:块体负责流道和刚性支撑,盖板负责封闭与导向,电磁部件负责提供直线动作。这样的拆分有利于样机阶段快速替换不同行程的执行器,也便于针对气体介质更换密封材料。若用于氢气、HHO或其他轻质可燃气体,密封面粗糙度、盖板螺钉预紧顺序和电气防护都需要格外关注;若仅用于空气或废气演示,则可优先保证流道通畅和动作可视性。
在三维建模过程中,不应只追求外观颜色分区,而应还原真实装配逻辑:主体沉孔需要与支架孔位匹配,盖板避让圆弧要与执行器外圆形成合理间隙,阀芯运动路径不能与块体内壁干涉,电气接线端应与气路接口保持方向区分。流道转折处宜保持圆滑过渡,减少气体阻力和局部积滞;固定孔周围应留出足够壁厚,防止拧紧时开裂。整体结构紧凑、边界明确,既适合作为气路控制模块的方案验证件,也可用于理解线性电磁阀与集成阀块在替代燃料系统中的协同方式。
