四缸发动机排气歧管结构设计方案

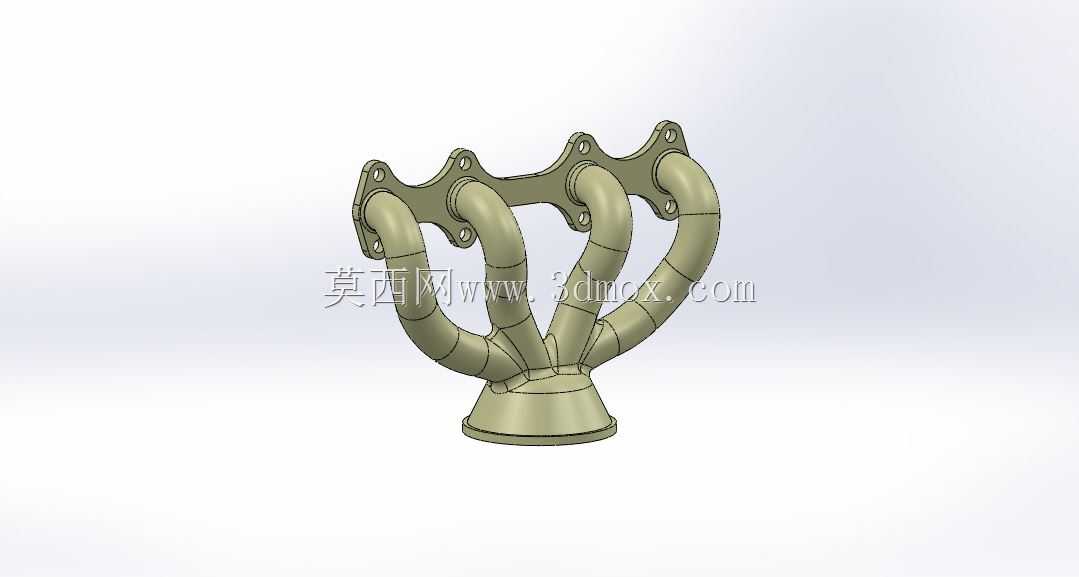

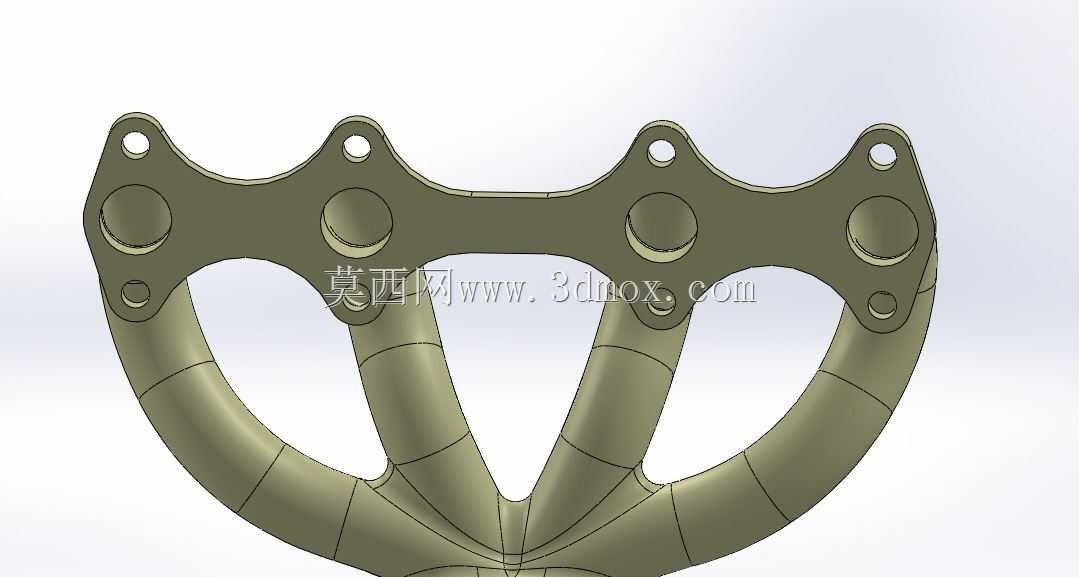

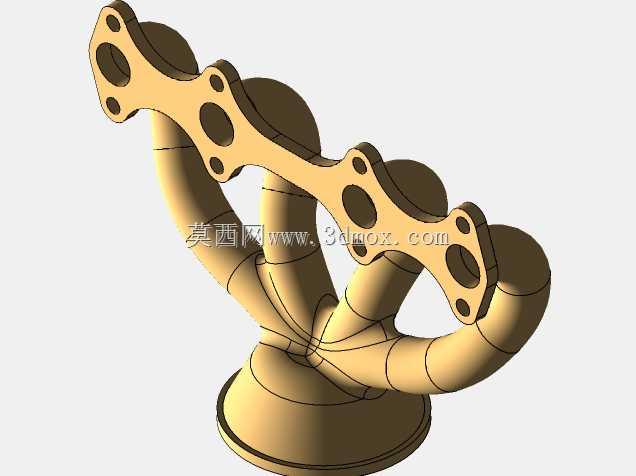

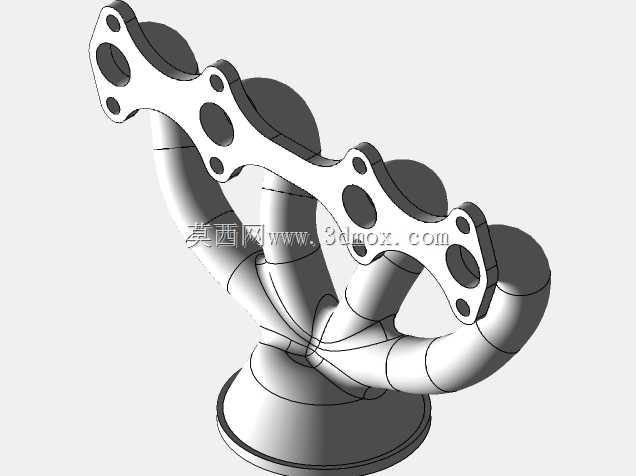

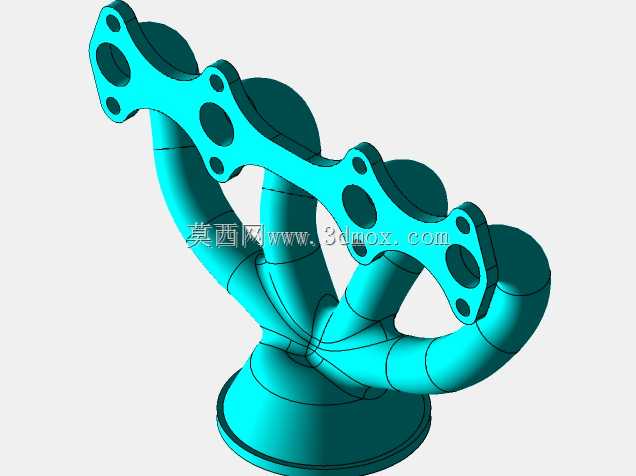

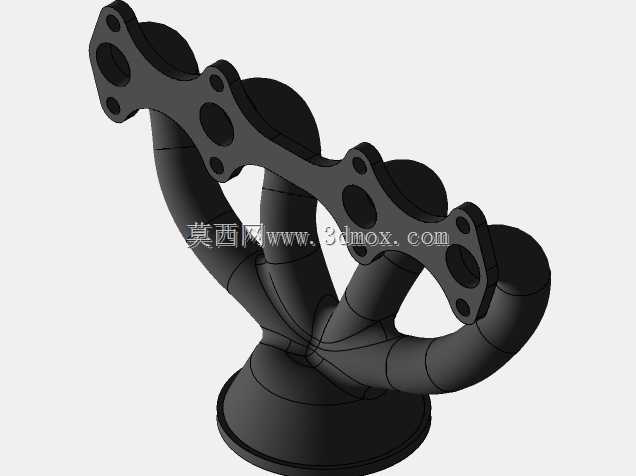

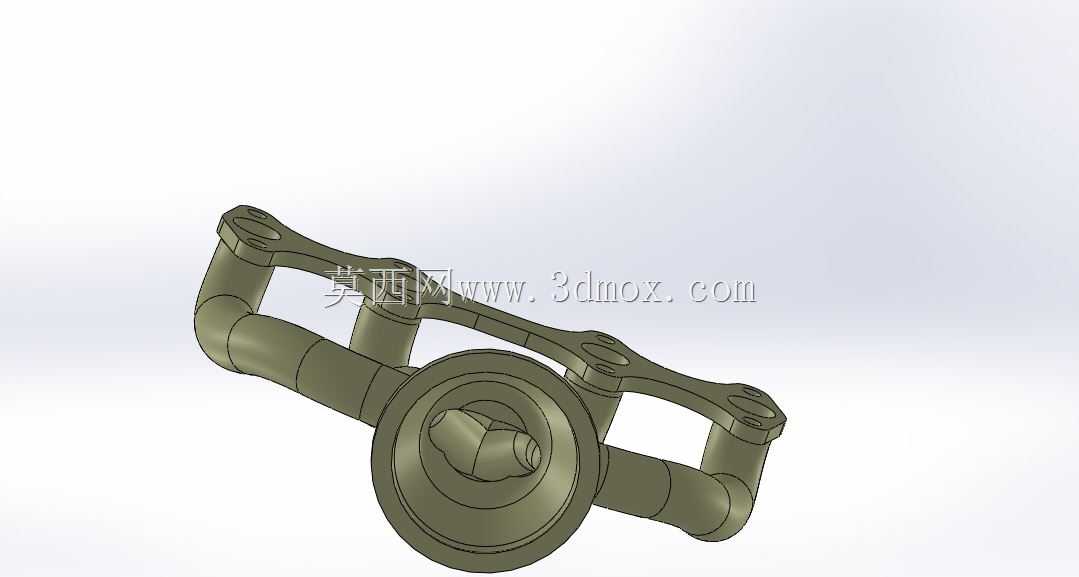

这款排气歧管适配直列四缸内燃发动机，是发动机进排气系统的核心导流部件，主要承担将四个气缸燃烧后产生的高温废气有序汇集、引导排入排气总管的功能，直接影响发动机的排气效率、背压表现与各缸排气均匀性，在乘用车、小型工程机械、农用动力设备的四缸动力单元中均有广泛应用场景。从结构设计逻辑来看，该歧管采用四支弯管等长交汇的布局，四个进气法兰端面共面布置，法兰上预留的螺栓过孔位置严格匹配气缸盖排气侧的安装孔位，安装时通过排气密封垫压合在气缸盖排气侧端面，避免高温高压废气泄漏；每支进气支管的弯曲弧度经过平滑过渡处理，管壁曲率连续无突变，能够减少废气在管内流动时的紊流与局部阻力，避免各缸排气脉冲相互干扰，保证各缸排气背压差值控制在合理区间，降低泵气损失，提升发动机充气效率。交汇后的出气端采用锥面过渡结构，逐步收拢管径对接下游排气总管，锥段的收敛角度经过匹配设计，既保证四股废气能够顺畅合流，也避免管径突变产生的排气噪声。从安装边界来看，四个进气连接端的法兰厚度统一，安装孔位的中心距严格对应常规直列四缸缸盖的排气侧孔距参数，整体安装后不会与周边的发动机悬置、线束、冷却管路产生干涉；支管的管壁厚度均匀，既能够承受排气过程中的高温热负荷，也能预留足够的热变形余量，避免发动机冷热交变工况下出现焊缝开裂、法兰变形等失效问题。设计过程中重点考虑了排气脉冲的利用，等长支管的设计让各缸排出的废气到达交汇腔的时序错开，减少排气干涉，同时弯管的走向避开了发动机舱内的其他部件安装空间，出气端的连接法兰尺寸匹配常规三元催化器或前排气管的对接尺寸，无需额外转接结构即可完成装配。整个歧管的外形轮廓贴合发动机排气侧的布局空间，支管之间的间隙均匀，既保证了足够的结构强度，也为排气侧的隔热罩安装预留了固定点位，能够减少高温歧管对发动机舱内其他电子元件、橡胶管路的热辐射影响。
