概念款注塑成型机三维结构设计

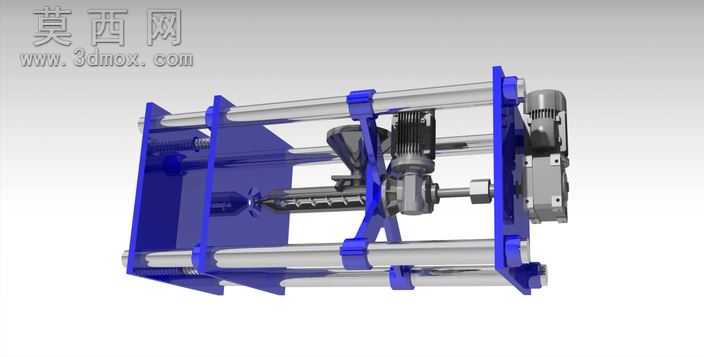

本作品为概念设计阶段的注射成型机三维模型，整体建模过程围绕注塑设备的核心功能逻辑展开，在三维建模软件中完成了全零部件的参数化搭建，兼顾了结构合理性与概念设计的创新性。模型整体采用框架式承载结构，四根平行布置的导向光轴作为核心支撑与运动导向部件，通过蓝色的固定抱箍与两端的安装立板牢固连接，形成稳定的主机承载框架，建模时对光轴的同轴度、安装板的平行度做了参数化约束，保证后续运动仿真的精度。模型完整还原了注射成型的核心功能单元：塑化注射单元集成了驱动电机、减速传动结构、料筒塑化组件与注射喷嘴，建模时对螺杆的螺旋输送结构、料筒的加热区段做了简化但符合功能逻辑的表达，清晰展现塑料从进料到熔融注射的路径；合模单元对应布置在框架的另一侧，预留了模具安装的定位接口，能够直观展现注射成型过程中合模、注射、开模的动作逻辑。渲染阶段采用了差异化的材质分配：结构承载件采用深蓝色工程塑料质感材质突出框架轮廓，导向轴、传动部件、电机外壳采用金属质感材质区分功能属性，不同材质的粗糙度、反光度参数经过调试，让模型整体视觉层次清晰，各部件的功能分区一目了然。设计思路上，这款概念模型没有照搬量产注塑机的复杂外壳与外围辅助设备，而是聚焦注射成型的核心运动与功能逻辑，省略了非核心的外覆盖件、管线等结构，让学习者能够直观理解注塑机的核心组成与工作原理，模型包含的STEP等通用格式文件，能够适配多数三维软件打开查看，可作为注塑设备原理学习、结构方案构思的参考素材，也可用于相关教学演示场景，帮助初学者快速建立对注射成型设备的结构认知。
