卧式塑料注射成型机三维结构设计

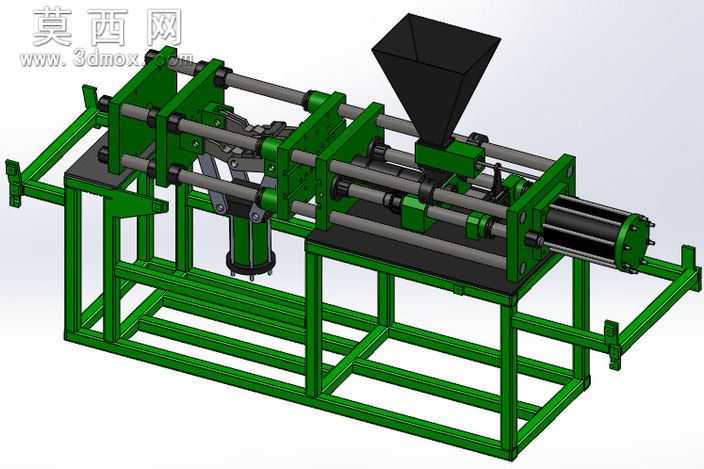

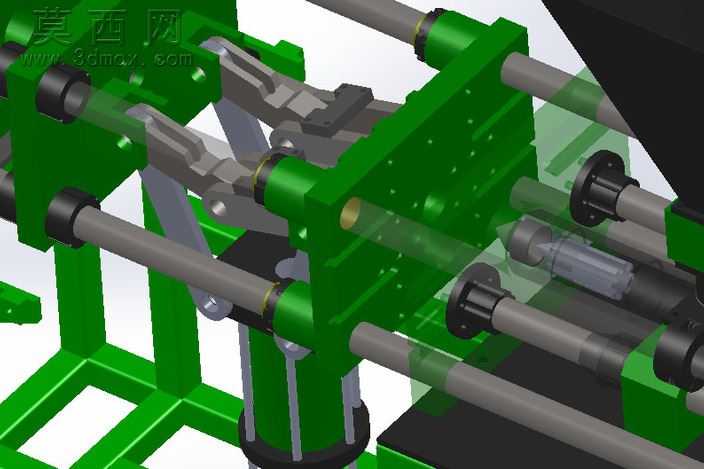

本套三维模型为卧式塑料注射成型机的完整结构设计，采用三维机械设计软件完成全参数化建模，整体结构按照实际小型注塑设备的功能逻辑进行布局还原，可清晰呈现注塑设备从原料输入到成型合模的全流程机械结构。模型整体以方管焊接机架作为承载基础，机架采用矩形钢管拼接的桁架式结构，建模过程中对管材的拼接节点、安装基准面都做了精准的几何约束，保证机架整体的刚度表现符合设备承重要求，机架表面赋予绿色金属漆材质，还原工业设备的常规涂装质感，金属管材部分做了轻微的反光材质调整，区分不同结构件的材质属性。模型上部核心分为塑化注射单元与合模锁模单元两大模块，塑化单元顶部设置了锥斗式原料料斗，料斗采用薄板焊接结构建模，内壁做了倾斜导料面的结构设计，保证塑料颗粒可顺利落入下方的塑化料筒内；料筒外部搭配加热段结构、注射驱动油缸，油缸部分还原了缸筒、活塞杆、端盖密封的细节结构，金属缸筒赋予镀铬亮面材质，与绿色涂装的结构支架形成视觉区分。合模单元采用多根平行导柱作为动模板的运动导向，导柱做了高精度的同轴度约束，动模板、定模板之间设置了曲肘式锁模机构，建模时完整还原了曲肘连杆的铰接结构、铰接销轴的装配关系，可直观展示曲肘机构放大锁模力的机械原理，模板部分设置了模具安装基准面，符合实际注塑机的模具装夹逻辑。整台设备的结构设计遵循小型卧式注塑机的经典布局，所有运动部件都保留了合理的运动间隙，没有出现结构干涉的问题，各零部件的装配关系清晰明了，既可以作为注塑设备结构学习的直观参考素材，也可作为相关非标塑化设备设计的结构参考蓝本，帮助设计人员快速理解卧式注射机的机械构成与功能逻辑。
