光一Hiata双缸立式斯特林发动机结构设计

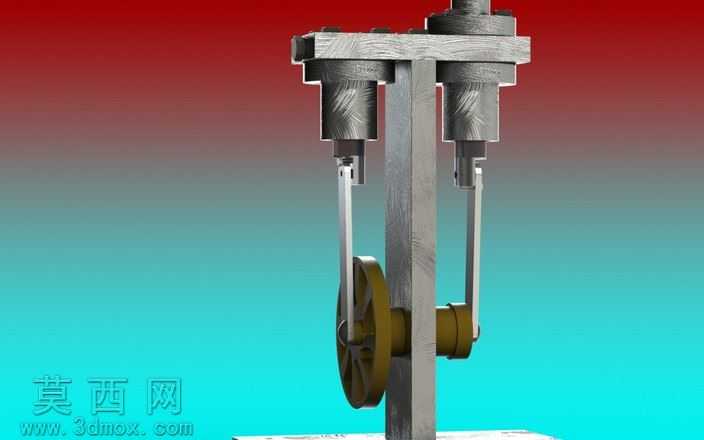

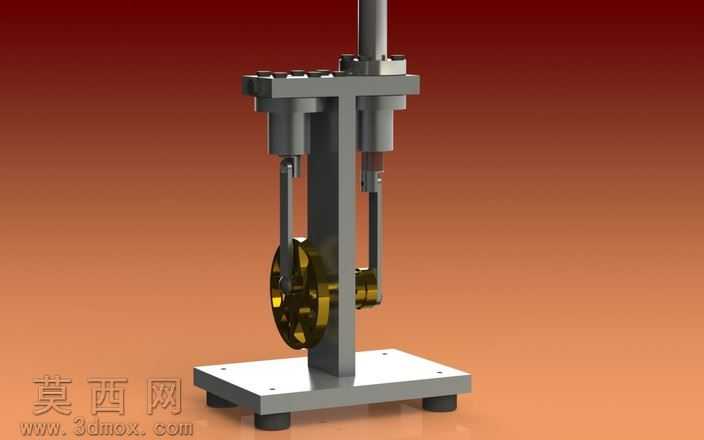

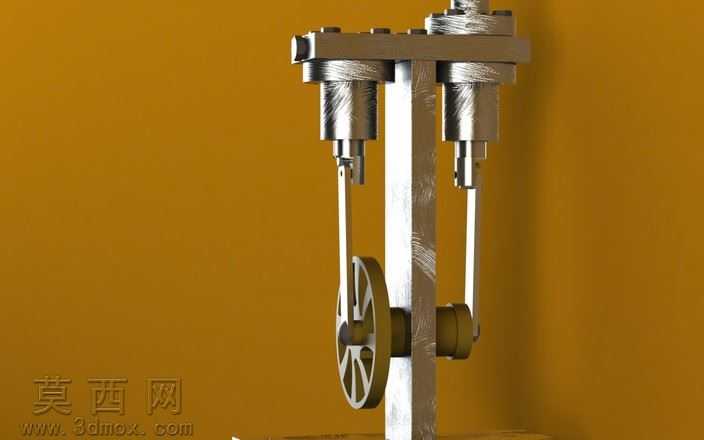

本作品为双缸立式结构的斯特林发动机三维建模设计，整体采用对称式双缸布局，建模过程中严格遵循斯特林循环的工作原理进行结构匹配，确保各运动部件的运动轨迹无干涉、传动逻辑符合热力机械的运行规律。建模阶段首先完成核心动力输出轴与飞轮的基准定位，飞轮采用辐条式结构设计，既保证旋转过程中的动平衡配重需求，也还原了经典小型斯特林引擎的视觉特征，建模时对飞轮的轮毂、辐条、轮缘分别进行特征绘制，通过同轴度约束保证飞轮与曲轴的装配精度。两侧气缸采用立式平行排布，气缸外壁做了金属切削质感的纹理处理，还原金属机加工后的表面肌理，活塞与连杆组件采用铰接约束，建模时精准计算了曲柄偏心距与活塞行程的对应关系，保证活塞在气缸内的往复运动行程符合设计预期，连杆两端的铰接孔、连接销轴都做了细节建模，还原真实机械结构的装配关系。机身采用立式支撑柱结构，连接顶部气缸安装座与底部曲轴轴承座，支撑柱做了等截面拉伸与边角倒角处理，既保证结构的支撑强度视觉呈现，也避免尖锐棱角的失真感。整体装配过程中添加了符合机械运动逻辑的配合约束，可实现完整的运动仿真演示，直观展示斯特林引擎通过气体受热膨胀、遇冷压缩产生动力的工作过程。材质渲染阶段，所有金属部件采用拉丝金属材质，调整金属粗糙度与反射参数，还原机加工金属零件的哑光金属质感，飞轮与曲轴部分做了轻微的做旧质感处理，模拟机械装配使用后的细微磨损痕迹，背景采用暖棕纯色背景突出主体结构，渲染时调整光照角度，让金属表面的纹理与结构轮廓产生自然的明暗层次，清晰展现各部件的结构衔接关系。设计过程中针对双缸斯特林的动力输出特性，优化了两侧气缸的相位差设置，保证动力输出的平顺性，所有连接部位的法兰、紧固螺栓都做了细节还原，让整体模型兼具结构准确性与视觉真实感，可用于斯特林发动机的结构原理演示、3D打印制作参考以及机械传动教学演示使用。
