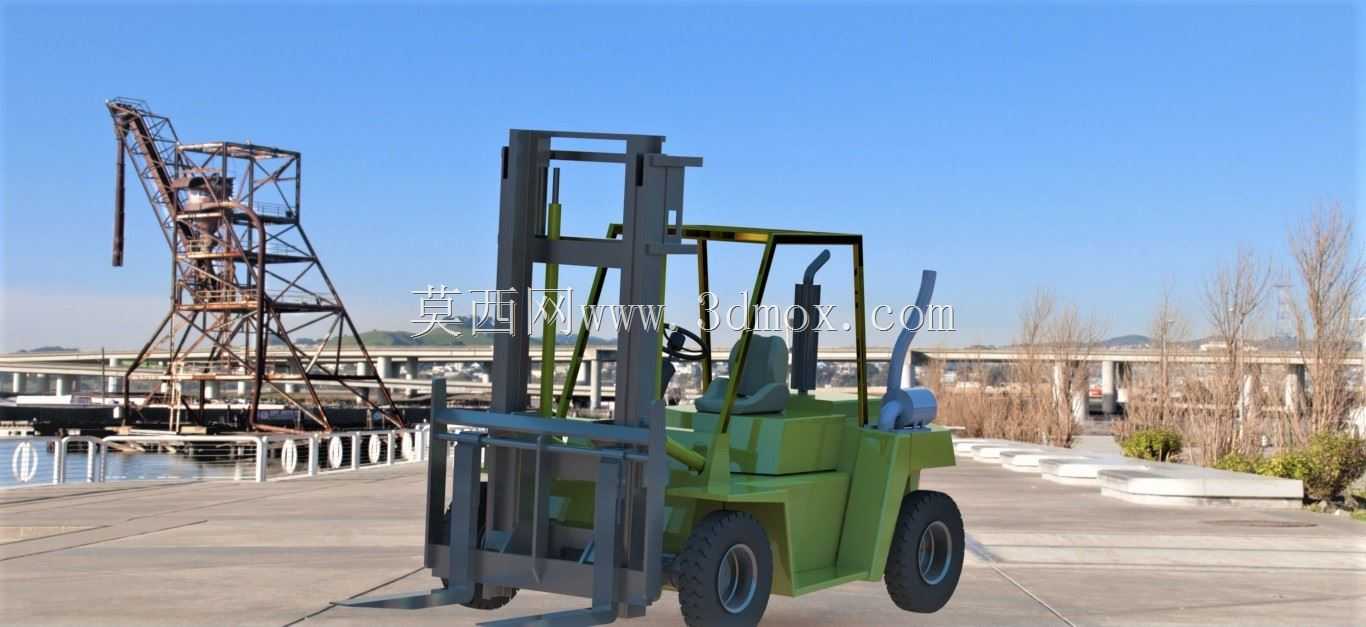

平衡重式内燃叉车整机结构三维设计

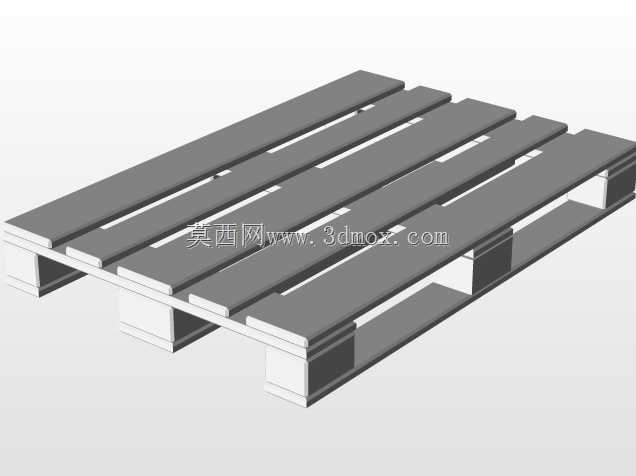

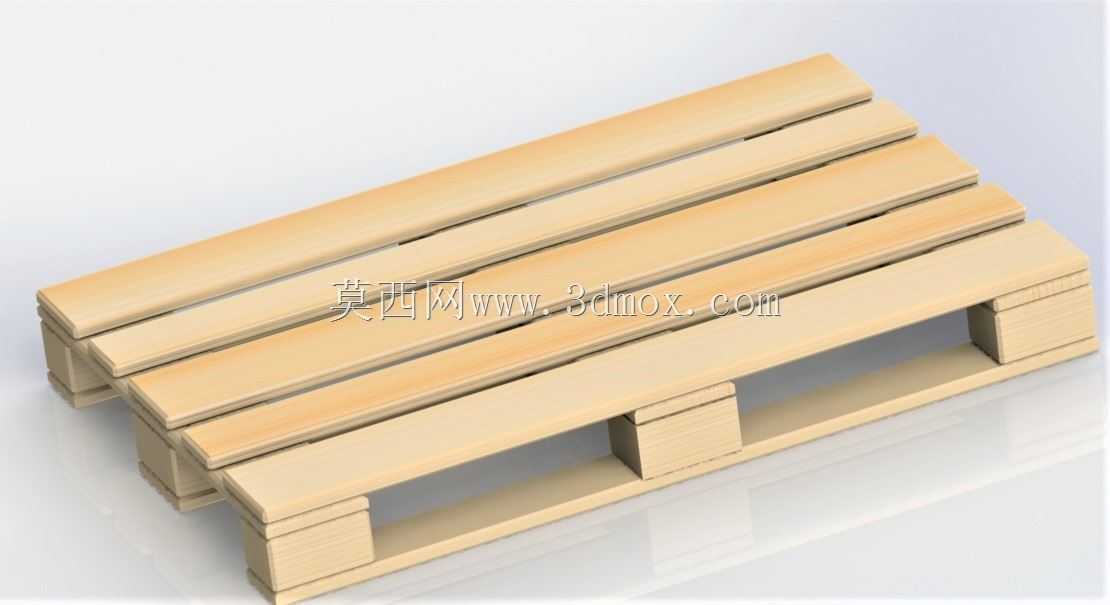

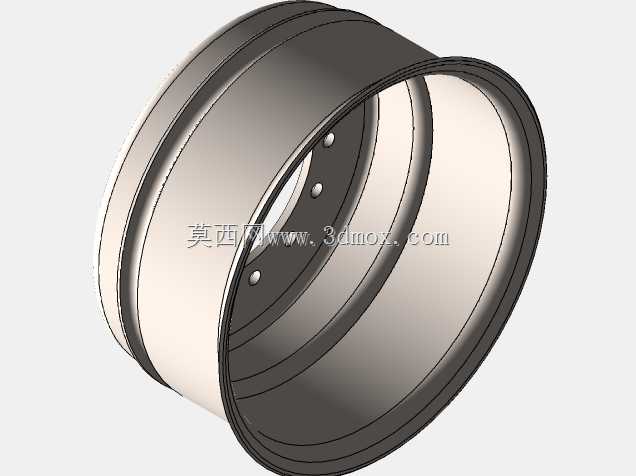

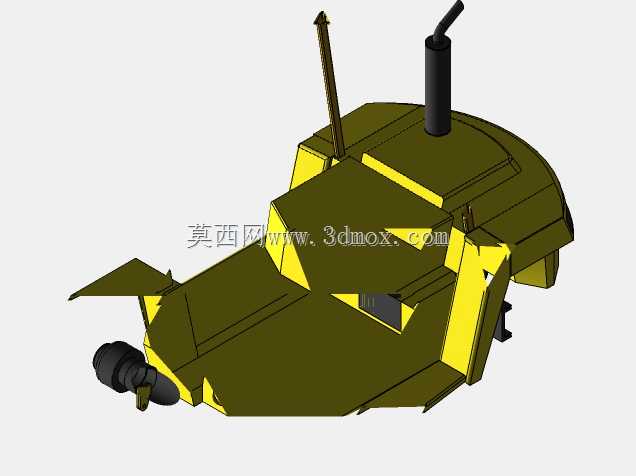

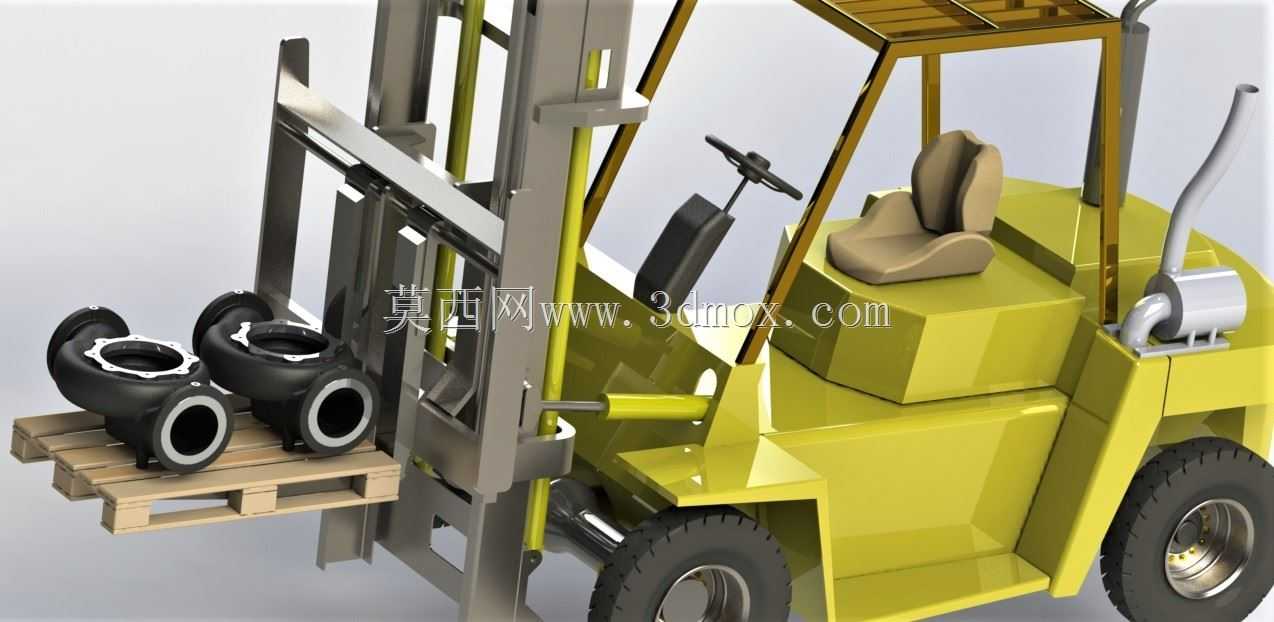

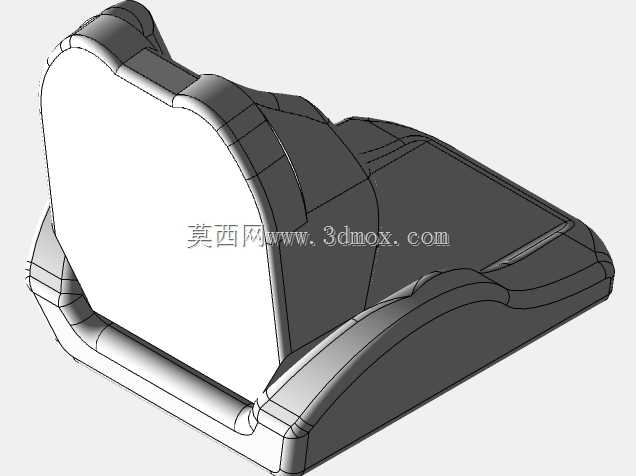

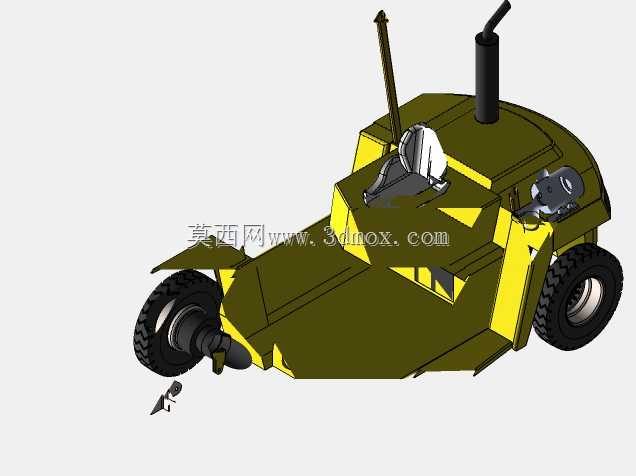

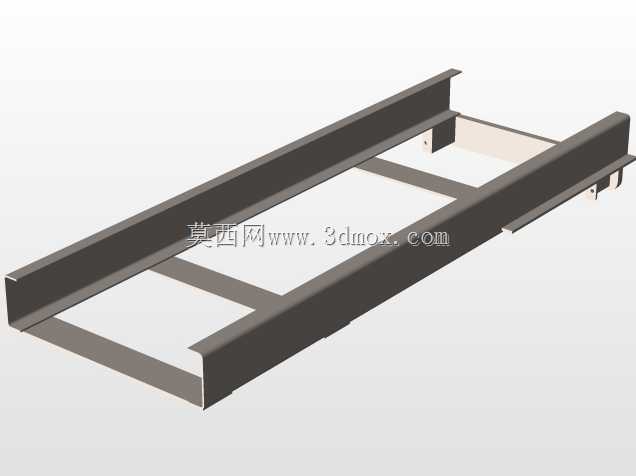

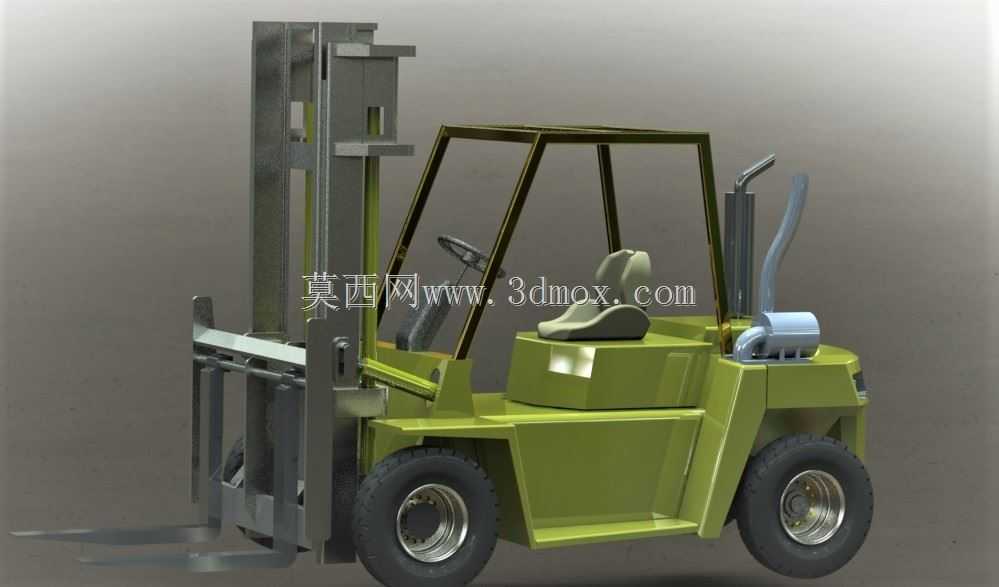

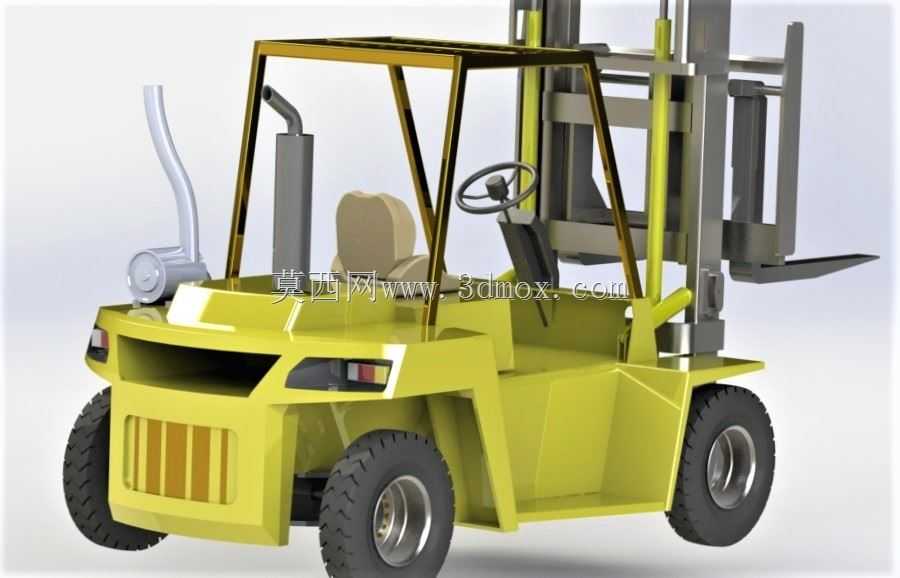

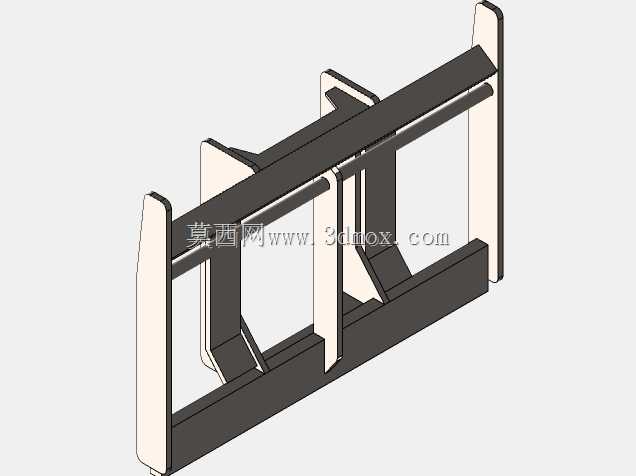

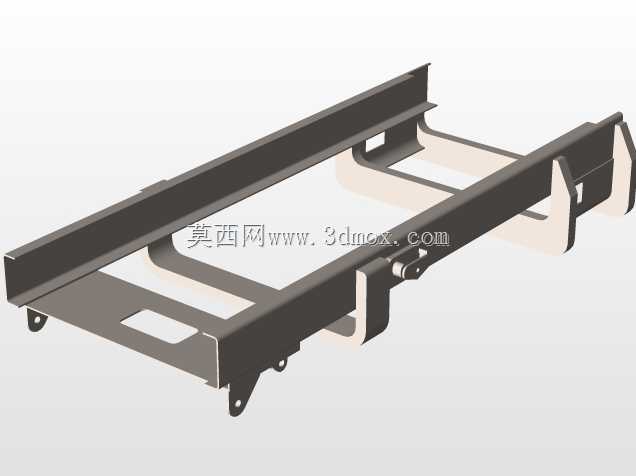

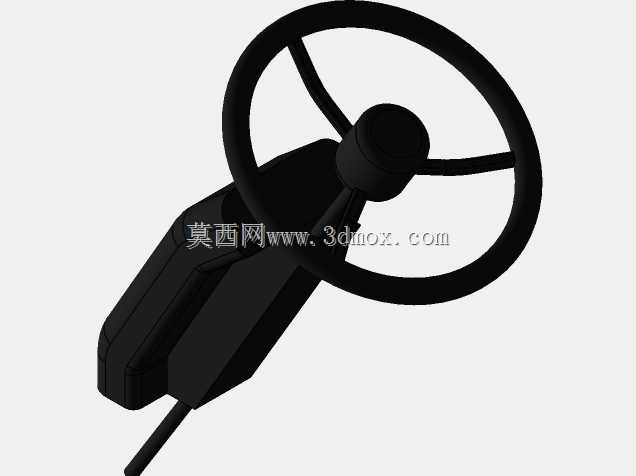

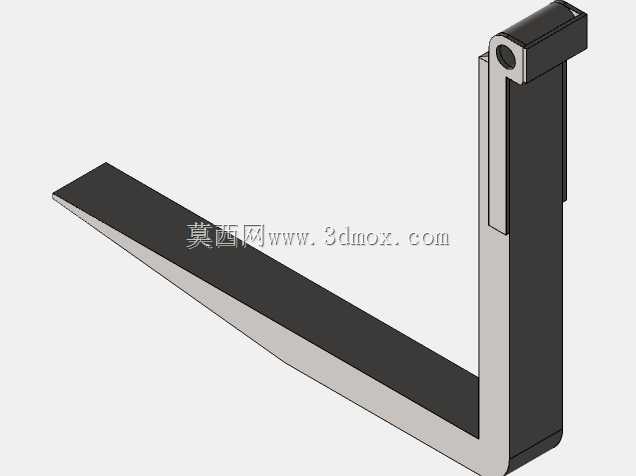

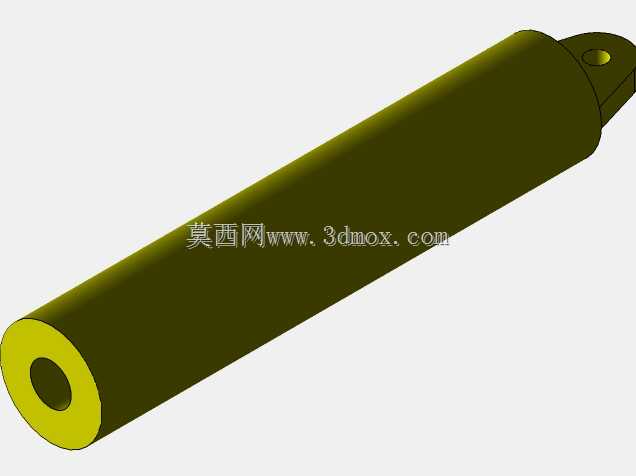

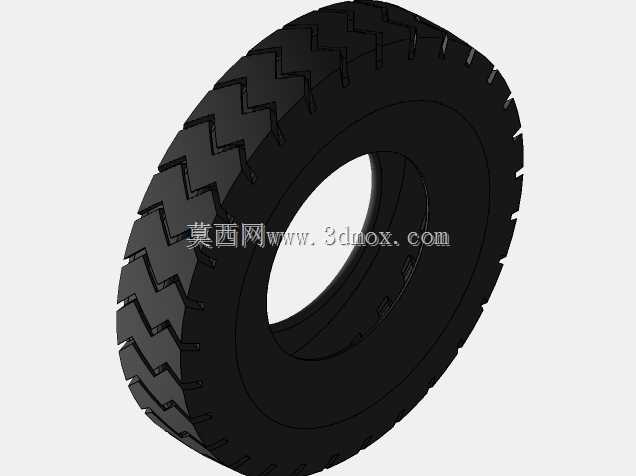

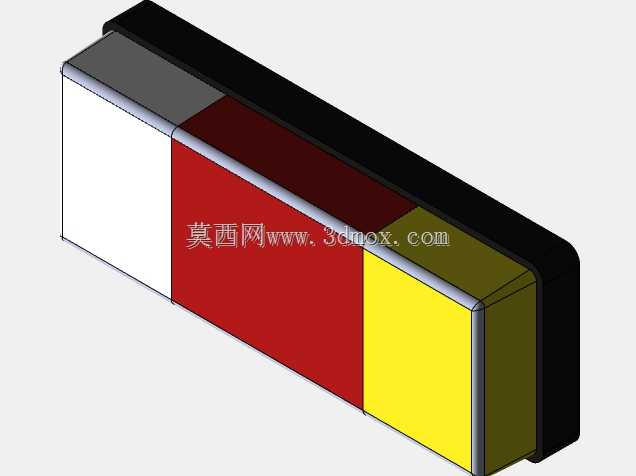

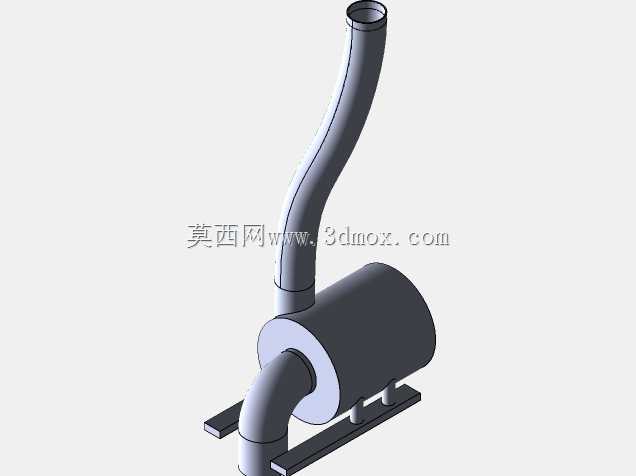

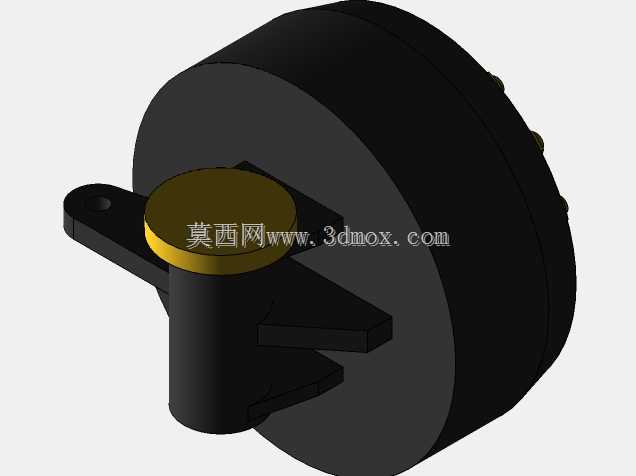

这款平衡重式叉车的三维建模，完全围绕厂内物流场景的实际作业需求搭建，覆盖了从货叉取货、门架起升、整车转向到负载行驶的全作业流程结构还原。建模过程中优先考虑了仓储车间、港口货场、厂区原料堆场这类常见应用场景的边界限制，比如整车宽度控制在1.2米级，适配常规1.8米宽的厂区通道通行需求，最小转弯半径控制在2.4米，满足标准货架间巷道的转向作业要求，不会出现建模尺寸脱离实际使用场景的问题。从功能结构来看，模型完整还原了三级自由起升门架的装配关系，包含内外门架导轨、起升油缸、倾斜油缸、货叉架、挡货架的全部配合间隙，起升高度按照常规3米额定起升高度设计，额定负载覆盖3吨级作业需求，门架前倾角度设置为6度、后倾角度设置为12度，完全匹配实际取货、载货行驶、堆垛作业的角度需求，不会出现作业时货物滑落或者取货对位困难的结构问题。设计思路上没有做多余的外观装饰，所有结构都服务于功能实现：车身尾部的平衡重块按照3吨负载的倾覆力矩计算配重体积，确保满载起升时整车纵向稳定性符合工业车辆安全规范；驾驶室采用敞开式护顶架结构，既满足上下车操作的便利性，也预留了驾驶员操作视野，不会被门架结构遮挡前方货叉对位视线；动力舱布置在车身中部，预留了发动机、液压泵、油箱的安装空间，转向桥采用后桥转向结构，和前桥的驱动轮布局完全匹配实车的传动逻辑。细节结构上，模型还原了货叉的100mm调节间距，适配不同规格托盘的取货需求；轮胎采用实芯工业轮胎建模，适配厂内硬质路面的行驶需求，避免充气轮胎在尖锐废料场景下的爆胎问题；液压管路的走向沿着门架立柱内侧布置，不会在门架起升过程中出现管路剐蹭或者拉扯的问题；操作踏板、操纵手柄的位置按照人机工程学尺寸布置，驾驶员坐姿下的操作范围完全覆盖常规操作行程，不需要过度伸展身体就能完成全部操作。建模时特意校验了所有运动部件的干涉情况：门架起升到最高位置时，起升油缸的行程不会出现硬顶，链条张紧度保持在合理范围；转向轮转到最大角度时，轮胎不会和车身翼子板发生剐蹭；货叉落到最低位置时，货叉面和地面的间隙控制在30mm，适配常规托盘的进叉高度，不会出现叉取托盘时磕碰托盘底部的问题。
