适配小型无人机的2205外转子无刷动力马达

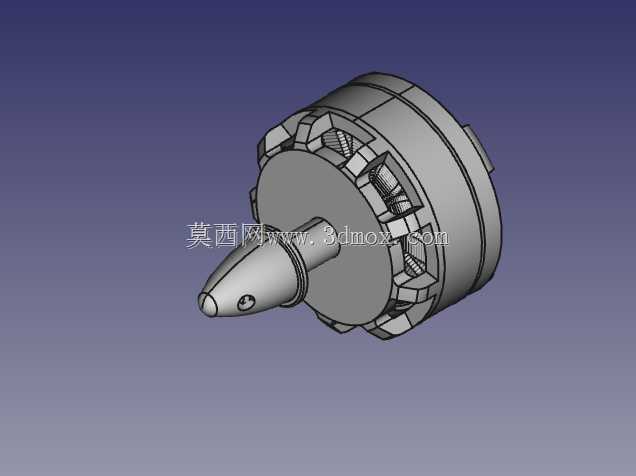

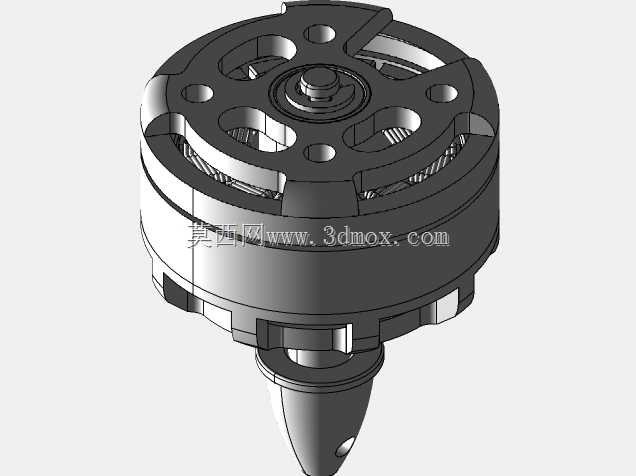

这款2205规格的外转子无刷马达，核心适配场景覆盖小四轴无人机、小型竞速航模以及微型模型赛车的动力输出需求，在航模飞手的日常装机、小型穿越机组装、微型电动模型改装场景中，这类规格的马达是兼顾动力输出与整机重量平衡的常用选型。从实际使用的功能特性来看，外转子结构的设计让马达在同体积下能输出更大扭矩，不需要搭配大减速比的减速组就能直接驱动螺旋桨，减少了动力传递环节的能量损耗，同时运转时的动平衡表现更稳定，能降低飞行过程中因马达震动带来的画面果冻效应，适配航拍类小四轴的拍摄需求。设计过程中优先考虑了安装边界的通用性，定子直径22mm、定子高度5mm的标准2205规格尺寸，能匹配市面上绝大多数5寸穿越机、小型直升机的马达安装孔位，输出轴的轴径与长度适配常规的航模螺旋桨安装座，不需要额外改装就能直接完成装机固定。马达的出线位置做了径向避让设计，安装到机臂上时不会和机臂的碳板结构、电调走线产生干涉，端盖的散热槽结构顺着转子旋转的气流方向开设，在高转速持续输出时能快速带走绕组产生的热量，避免长时间满油门工作出现的退磁问题。转子外壳的多边形切边设计，一方面是减轻转子自身的转动惯量，让马达的油门响应速度更快，打杆操作时动力输出跟手性更好，另一方面也能在炸机时减少外壳和地面的接触面积，降低外壳变形卡住转子的概率。从结构设计的细节来看，输出轴前端做了锥形导流结构，能减少马达正面迎风时的风阻，轴端的径向开孔是用于穿设螺旋桨的固定销，避免大拉力输出时螺旋桨出现打滑射桨的问题。绕组的排布方式适配3-4S锂电池的供电区间，能覆盖从休闲飞行到竞速飞行的不同动力需求，轴承选用了径向间隙更小的微型轴承，在高转速运转时能降低轴跳幅度，延长马达的维护周期。这类马达在选型时，需要注意安装孔位的中心距与机臂的安装孔匹配，同时要根据搭配的螺旋桨尺寸选择对应KV值的版本，避免出现负载过大烧损电调或者动力不足的问题，建模过程中还原了马达的所有装配细节，包括定子绕组的排布、转子磁钢的卡位、端盖的卡扣结构，能直接用于航模整机的虚拟装配验证，检查装机时的结构干涉问题，也可以用于动力系统的仿真模拟，测算不同油门区间的拉力输出表现。
