复仇者联盟标识立体造型结构设计

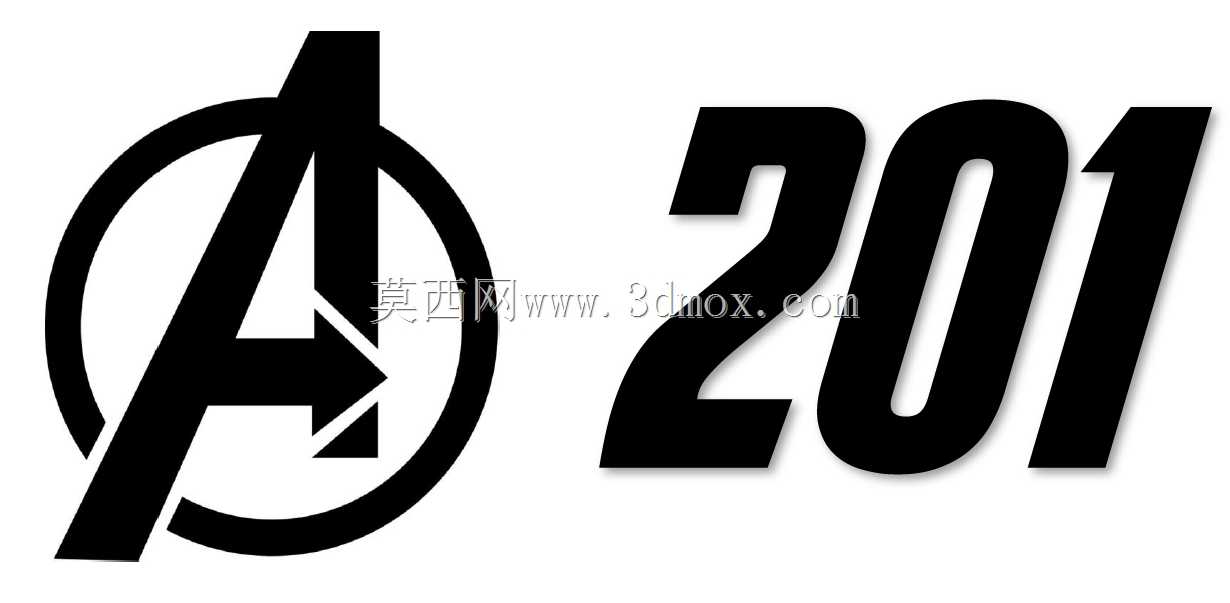

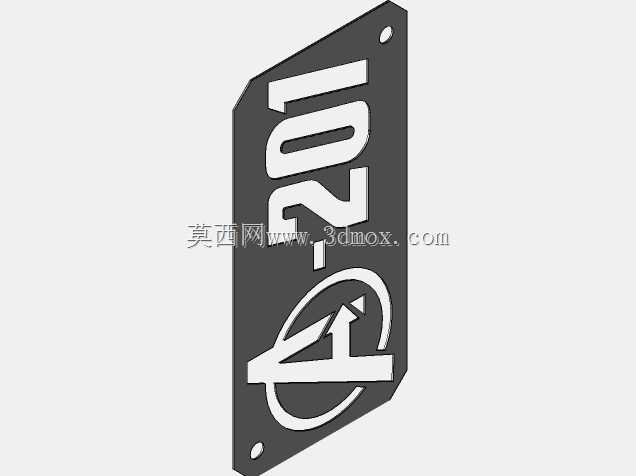

该立体标识造型主要面向线下主题展陈空间、潮玩周边生产、商业空间主题装饰等场景使用，可作为主题墙面嵌入式装饰件、桌面陈列摆件、活动现场导视标识构件进行适配安装。从结构设计层面来看，整体采用等厚板材拉伸成型思路，主体标识轮廓做了0.8mm的边缘圆角处理，避免锐边在安装、搬运过程中造成划伤，适配亚克力、金属板材、3D打印耗材等多种加工材质的生产工艺要求。外形尺寸方面，主体A字标识外轮廓外接圆直径可根据安装场景做等比例缩放，基准版本的外轮廓直径为200mm，整体厚度控制在15mm，安装边界预留3mm的沉头孔位，可适配M3规格的膨胀螺丝或背胶粘贴两种安装方式，无需额外设计转接支架即可完成墙面固定。设计过程中优先考虑了不同加工工艺的容错率，所有转角位置的圆弧半径均大于1.2mm，满足激光切割、CNC铣削、FDM3D打印等常规加工方式的最小加工余量要求，不会出现锐角位置加工崩边、打印翘曲的问题。标识右侧配套的数字造型与主标识保持同一基准厚度，两者的拼接位置做了0.1mm的配合公差，可直接采用插接加胶水粘接的方式完成组装，无需额外设置定位卡扣，降低后续组装工序的操作难度。从实际使用角度出发，该造型的背部做了2mm深度的平位处理，当作为墙面装饰件使用时，背部平位可完全贴合墙面安装基准面，不会出现局部翘边、贴合缝隙不均的问题；当作为桌面摆件使用时，可在背部平位加装金属配重块，提升整体放置的稳定性，避免轻微触碰出现倾倒。造型表面为纯平面结构，预留了足够的后期处理空间，可根据实际需求做喷漆、电镀、水转印等表面处理工艺，适配不同主题场景的视觉风格要求。在结构强度校核层面，针对15mm厚度的板材选型，当采用亚克力材质时，整体悬臂位置的最大形变控制在0.05mm以内，完全满足长期陈列使用的结构强度要求，不会出现自重导致的下垂变形问题；若采用金属板材加工，可将厚度缩减至8mm，依然能满足同等结构强度要求，同时降低整体重量与材料成本。
