精密可调角度台式电锯三维结构设计

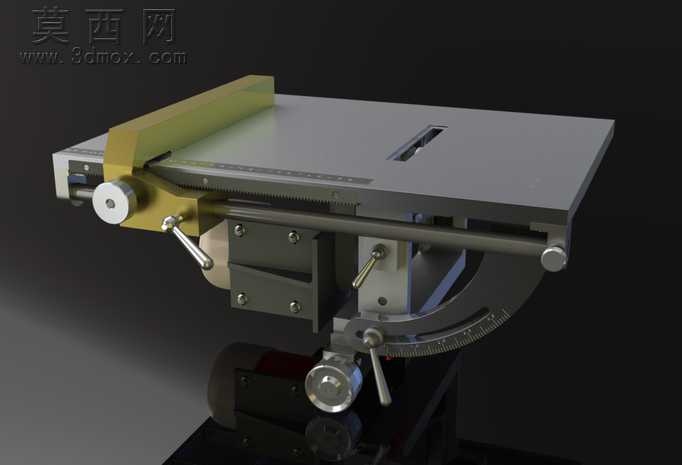

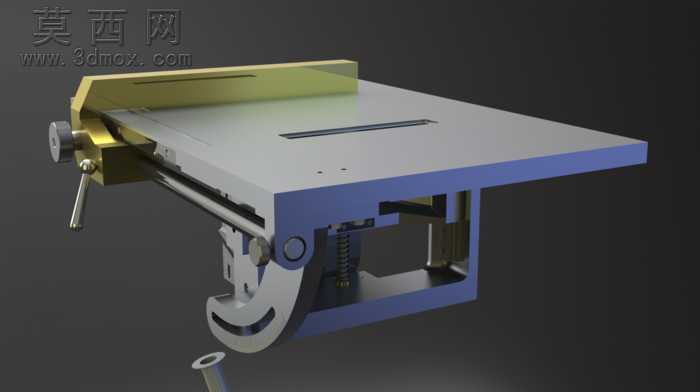

本款台式电锯模型采用三维参数化建模完成，整体结构还原了工业级小型台锯的核心功能设计，建模过程中对各运动部件的装配关系做了严谨的约束定义，确保角度调节、进给限位等动作可在软件环境中实现动态仿真。模型的工作台面采用平整金属材质渲染，表面做了细微的磨砂质感处理，还原铸铁工作台的耐磨哑光特性；侧边的角度调节支架采用弧形刻度盘设计，刻度标识清晰，配合锁紧手柄结构，可实现锯片切割角度的精准定位与快速锁止，满足斜切加工的使用需求。模型的进给导向靠山采用带刻度的滑移结构，通过齿轮齿条传动实现靠山的平行位移，调节手轮与锁紧扳手的细节做了精细化建模，手柄处的防滑纹理、金属件的倒角与安装孔位都按照真实加工工艺还原，没有出现结构干涉或装配错位的问题。锯片防护罩、传动护罩等安全部件也做了完整建模，内部的传动连接结构、主轴固定座的螺栓排布都参考真实台锯的装配逻辑设计，各部件的材质区分明确：金属结构件采用钢质哑光渲染，操作手柄采用胶木深色材质，刻度盘做了亮面金属蚀刻效果，整体渲染光影自然，结构层次清晰。设计过程中优先考虑了台锯的操作实用性，将调节机构集中布置在工作台侧方与前方，符合人工操作的动作逻辑，角度调节的弧形导轨做了加厚处理，保证切割作业时的结构刚性，靠山的锁紧结构采用偏心轮锁紧原理，可实现快速固定与微调，避免切割过程中出现靠山位移影响加工精度。模型完整还原了台式电锯从工作台、调节机构到锯片固定、锁紧组件的全部核心结构，各零件可单独导出用于工程图生成，也可作为小型木工设备设计的参考原型，结构设计兼顾了功能实用性与加工工艺合理性，没有冗余的装饰性结构，所有外露部件都具备对应的功能作用。
