冰球场金属桁架框架结构设计

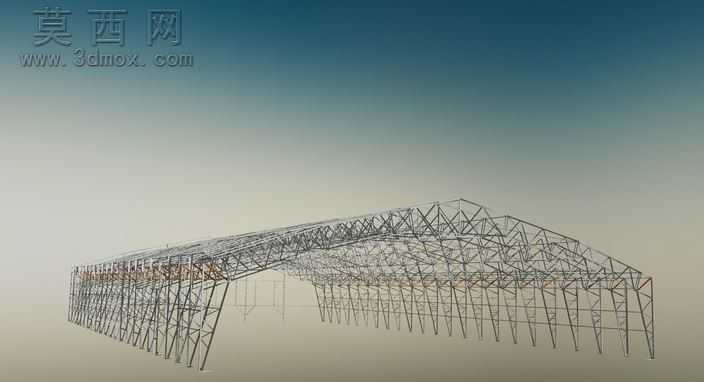

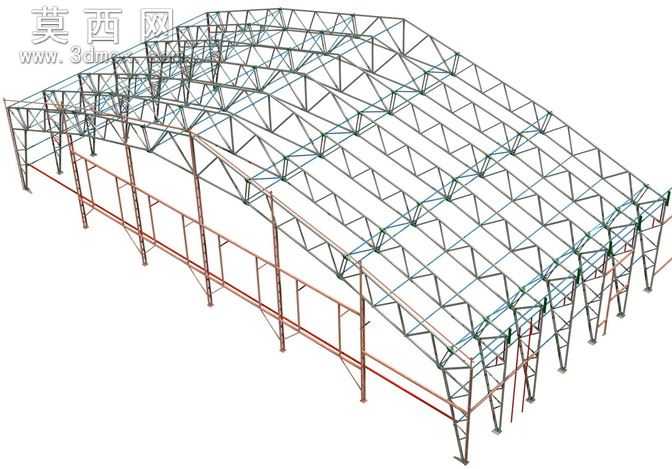

本模型为冰球场片段的金属框架结构，采用三维建模软件完成整体结构的参数化搭建，完整还原大跨度空间桁架的排布逻辑与受力构造。建模过程中以空间曲面为基准，先确定整体屋面的弧形轮廓走向，再沿跨度方向排布主桁架单元，每榀主桁架均采用三角形稳定截面构造，上下弦杆与腹杆通过节点处的刚性连接形成整体受力体系，杆件的截面尺寸根据不同位置的受力需求做了差异化设置，靠近支座区域的杆件截面更大，以承担更大的支座反力与弯矩荷载。沿场馆纵向设置多道纵向联系桁架与水平支撑，将分散的主桁架单元连接为整体空间结构，有效提升结构的整体抗侧刚度与纵向稳定性，避免单榀桁架出现平面外失稳的问题。立柱部分采用格构式构造，与上部桁架的下弦节点做刚性连接，柱脚位置预留了基础锚固的构造细节，还原实际工程中的安装逻辑。材质设置上为所有金属杆件赋予了哑光钢材材质，还原钢结构表面的金属质感与轻微的反光特性，渲染时采用柔和的环境光搭配定向主光源，清晰呈现桁架结构的空间层次与杆件穿插关系，通过阴影效果突出结构的立体构造。设计过程中充分考虑大跨度体育场馆的无柱空间需求，通过桁架结构的合理受力排布，在实现大跨度覆盖的同时尽可能减轻结构自重，杆件的排布遵循受力最短路径原则，减少不必要的材料损耗，节点处的连接构造均做了简化还原，既保证结构逻辑的准确性，也让模型整体清晰直观，可用于体育场馆钢结构方案展示、结构受力教学演示、建筑钢结构设计参考等场景，完整呈现大跨度金属桁架框架的构造特点与设计思路。
