皮耶萨6号公寓互锁拼接积木块结构

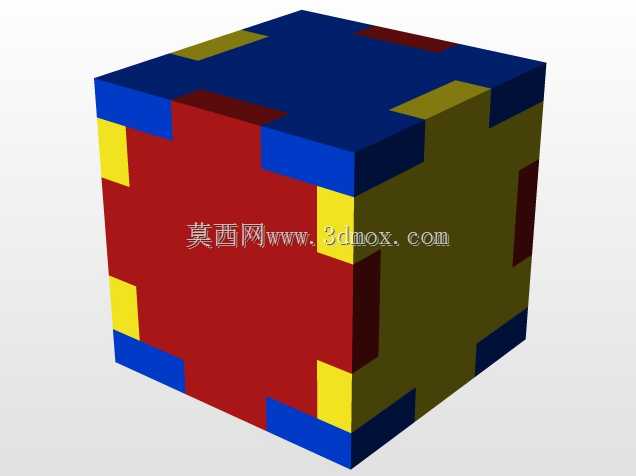

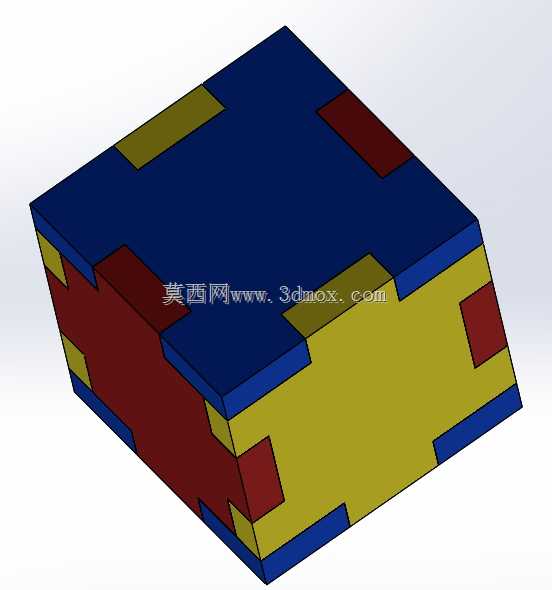

这款互锁拼接块结构，最初的设计出发点是适配模块化益智拼装场景，同时也可拓展用于小型工装的快速定位拼接、文创类立体装置的快速组装环节，在青少年科创教具、桌面文创摆件、小型模块化展陈搭建场景中都能适配使用。从实际功能来看，该结构依靠三个方向的凹凸榫卯特征实现无紧固件拼接，相邻块体拼接后可在X、Y、Z三个轴向形成限位，无需额外粘接或螺丝固定即可维持整体结构稳定性，拼接完成后可承受日常桌面摆放的轻量载荷，不会出现松脱错位的情况。设计过程中优先考虑了拼接容错率，所有凹凸配合的棱边都做了0.1mm的导向倒角，既保证拼接时的顺畅度，不会出现硬卡滞的问题，又能控制配合间隙在0.05mm以内，拼接后块体之间无明显晃量，整体外观严丝合缝。三个配色的块体分别对应三个拼接方向的特征，蓝色块对应Z向的上下拼接限位，黄色块对应X向的左右拼接限位，红色块对应Y向的前后拼接限位，使用者可通过颜色快速识别拼接方向，降低拼装的识别成本。外形上整体为正六面体基础形态，单块的拼接边界完全控制在正六面体的轮廓范围内，没有外凸的多余特征，多块拼接后可形成规整的大尺寸立方体结构，不会出现局部凸起影响整体摆放平整度的问题。安装拼接时无需借助任何辅助工具，仅靠手动按压即可完成块体的嵌合，拆卸时可从块体侧边的预留缝隙处施力撬开，反复拆装次数可达上百次不会出现配合面磨损松旷的问题。结构设计时特意将所有配合特征的壁厚做了等厚处理，最小壁厚控制在2mm以上，采用常规塑料注塑工艺即可批量生产，不会出现注塑缩痕、填充不足的工艺问题，同时也适配3D打印的快速试制需求，打印时无需添加支撑即可完成所有特征的成型。在实际教具应用场景中，该结构可帮助学习者理解三维空间的限位逻辑、模块化拼接的设计思路，也可作为结构设计入门的练习案例，帮助初学者掌握凹凸配合的公差设计、倒角导向的处理技巧；在文创装置应用中，可通过不同数量块体的组合拼接出不同尺寸的立体造型，适配不同的展陈空间需求。
