五色直插式发光二极管结构设计

　　直插式发光二极管是电子电路中最基础的光电指示元件，本次建模覆盖蓝、黄、红、白、绿五种常规发光色号的10mm直径封装，完整还原了环氧透镜、封装基座与两根直插引脚的全部结构细节。在工业控制场景中，这类元件大量用于PLC控制柜面板、仪器仪表操作台、设备状态指示区，通过不同发光颜色对应电源、运行、故障、待机等不同工况，操作人员无需读取屏幕参数即可快速判断设备运行状态；在消费电子、教学实验板、小型家电控制板上，直插LED也承担着人机交互最基础的信号反馈作用。设计建模过程中，首先依据10mm圆头直插LED的实际封装尺寸确定半球形环氧透镜的曲率，透镜部分既要保证内部芯片发出的光线能够形成合适的出光角度，

　　也要还原环氧封装的圆润外观与不同色号的透光质感。透镜下方的柱形基座直径与透镜根部保持一致，基座底部伸出的两根引脚采用差异化长度设计，符合实际元件长脚为正极、短脚为负极的极性区分规则，引脚直径与间距完全匹配通用PCB板的标准插孔尺寸，可直接用于电路板布局的干涉校验。建模时没有简化引脚的圆柱形态与根部的封装过渡结构，保证导入装配体后，能够准确模拟元件插装到PCB板后的高度边界：透镜顶端距离PCB板面的总高度、引脚伸出PCB背面的焊接长度都完全贴合实际生产中的插装工艺要求，结构工程师在做控制柜面板开孔、PCB元件布局、外壳透光孔对位时，可直接调用该模型校验空间间隙，避免出现透镜顶到外壳、引脚与周边元件干涉的问题。

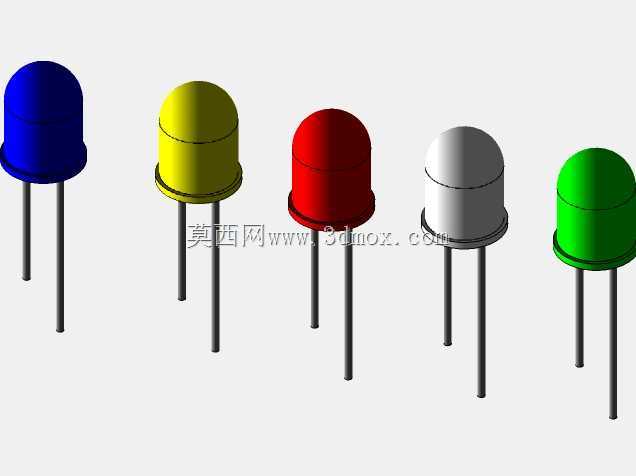

　　不同颜色的LED分别建立独立的外观材质属性，蓝色、黄色、红色、绿色采用对应颜色的半透明环氧材质，白色采用乳白漫透射材质，能够直观区分不同指示功能的元件位号，在做整机装配演示、工艺指导文件渲染时，无需额外调整材质即可直接使用。模型的结构基准以两根引脚的轴线所在平面为装配参考，引脚底端与PCB板面的贴合面设置为装配基准面，方便在三维装配环境中快速完成对位配合，也可直接导出为STEP格式用于不同三维软件之间的结构交互，满足电子设备设计、自动化控制柜开发、教学演示等多场景的使用需求。
