杠杆压合式传感检测工装夹具结构

　　这套手动压合检测工装的核心目标，是在小批量装配、来料抽检或实验台架上，为柱状传感元件提供稳定、可重复的轴向压紧与定位。实际产线中，这类元件常需要在压入支座、贴合安装面或完成触点对接后进行性能测试，直接手持按压既无法保证垂直度，也容易因施力偏移造成密封面、陶瓷端或螺纹部位损伤。结构采用立式框架布局，两侧立板与底板、顶板共同围成刚性腔体，内部留出竖直导向空间，使压头运动轨迹被限制在单一轴线上，从根源上降低侧倾风险。

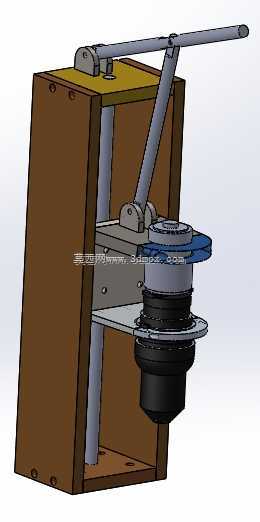

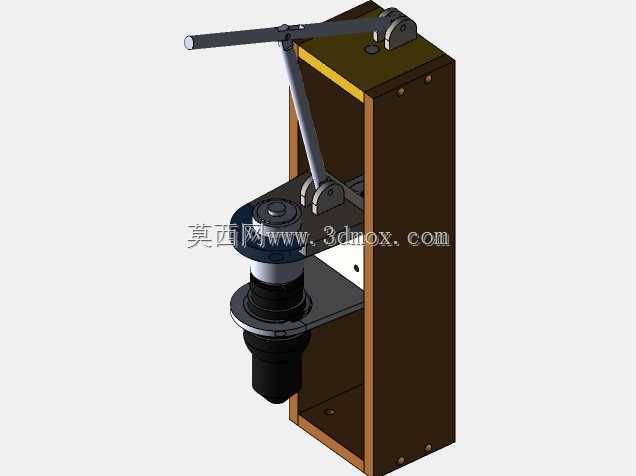

　　从功能分区看，下部黑色柱状件为被操作对象，其上方设置带蓝色限位圆盘的活动压座，压座通过两根平行导杆与上部滑动板连接。导杆沿顶板导向孔上下运动，承担径向定位与抗扭作用，保证压座端面始终平行于工件基准面。杠杆手柄通过铰链座安装在顶板上方，中部连杆与滑动板铰接，形成典型的手动肘节增力路径。操作人员下压长臂时，连杆将手柄的圆弧摆动转化为压板的竖直直线位移，在接近下死点阶段可获得较大机械增益，适合需要短时保压的装配或检测工序。

　　设计思路上优先考虑了换型便捷性与操作可视性。框架后侧未封闭，操作者可从侧面观察工件是否完全落座、压盘是否接触到位，也便于清理碎屑或接入测试线缆。压座与导杆之间采用可拆卸连接，当被测件直径或高度变化时，只需更换对应厚度的定位盘或调整连杆铰接位置，即可适配一定范围内的规格，不必重做整体机架。底板预留的多个沉孔用于将工装固定在工作台或测试台面上，避免压紧过程中机架移位；立板与顶板之间通过紧固件连接，加工时可分别保证平面度与孔位同轴度，装配后再配钻定位销，长期使用也不易松动。

　　安装边界方面，整体占地由底板长宽决定，高度方向需在手柄完全抬起状态下预留操作空间，尤其长臂向后上方摆动时，后侧应留出足够避让距离，防止与相邻设备或料盒干涉。工件取放区位于前侧开口处，压头下行极限由限位圆盘和机架内部台阶共同约束，可避免过压损坏敏感元件。导向杆直径与跨距根据所需压合力选取，长臂长度则在省力和操作空间之间折中：臂长过大虽能进一步降低手动力，但会增加整机外廓，对工位布置提出更高要求。

　　在工程应用中，这类结构不追求高速自动化，而是强调低成本、易维护和高可靠性。没有气缸、电机或液压元件，意味着无需气源和动力布线，适合实验室、返修台或多品种小批量单元。铰链点、导向面和接触面可根据使用频率选择不同耐磨处理，关键配合面控制间隙以防止压头摆动。若用于检测工位，还可在底板下方增设探针或接气接口，使压合作业与电性能、气密性测试同步完成，从而在紧凑结构内实现定位、压紧、测试三重功能。
