铝型材框架式长距离直线输送载具

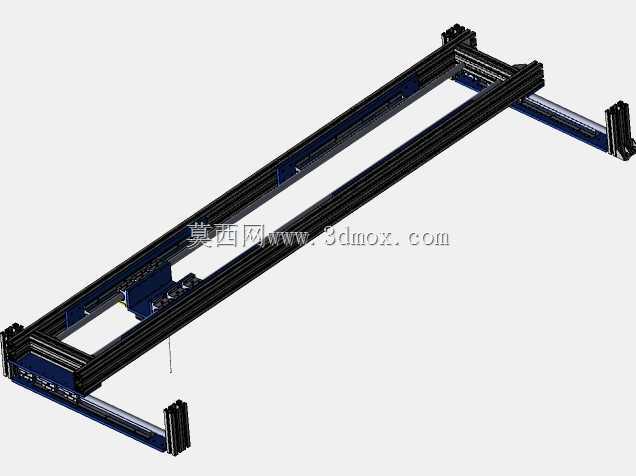

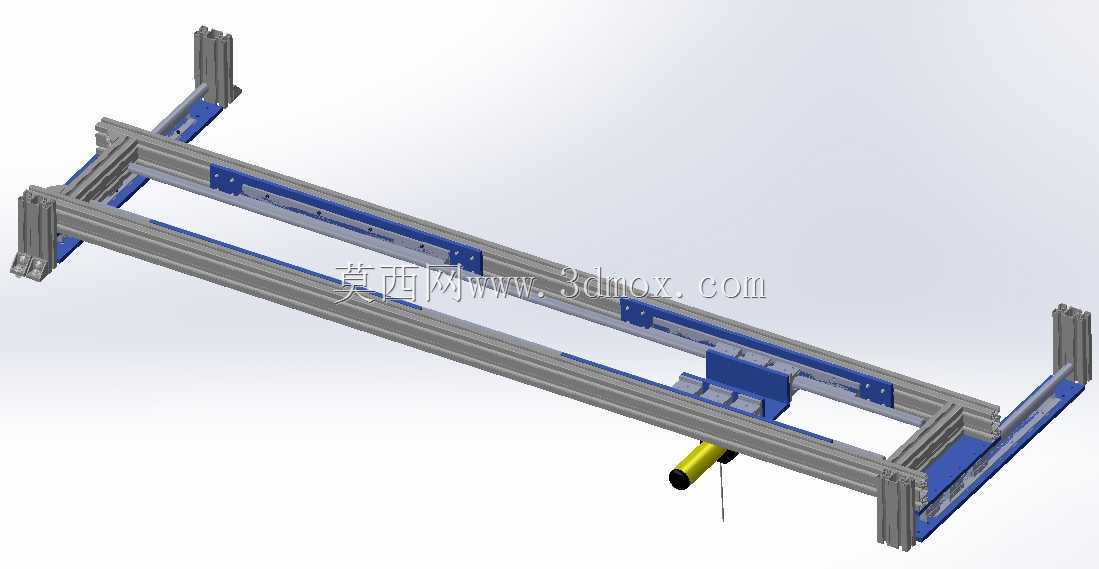

　　这套直线输送载具的主体承力框架全部采用工业铝型材拼装而成，型材槽口直接作为紧固件安装基准，现场拼接不需要额外焊接工装，调整跨距时只需松开T型螺栓重新锁附即可，在3C电子组装线、小型零件检测工位、实验室样件流转台这类需要频繁改线的场景里适配性很强。框架长边布置两根平行的直线导向滑轨，滑块通过连接座与移动载台锁接，载台底面和同步带夹块固定，动力端布置在框架短边侧，由电机带动同步带轮旋转，直接拉动载台沿滑轨做往复直线运动，没有额外的链传动张紧冗余结构，传动回程间隙小，启停定位响应快。从结构布局来看，两根长导向轨的安装面都在铝型材的同一加工基准面上，装配时可以直接用百分表拉表校准平行度，轨距预留的安装余量可以兼容不同宽度的载台固定需求，

　　载台表面预留了多组螺纹孔，既可以直接放置小型工装托盘，也能加装气动夹爪、检测传感器支架，适配不同工序的工件夹持要求。框架整体为长条形矩形布局，长边为输送行程方向，短边为动力与张紧端安装位，底部支撑腿和主框架采用角件加固，设备落地时可以在支撑脚处加装脚杯调整水平度，不需要额外做混凝土预埋基础，对车间地面平整度的容忍度较高。设计时将同步带的张紧结构集成在从动轮侧，通过调整螺栓改变从动轮轴座位置即可控制皮带张紧力，日常维护不需要拆解主框架；电气走线可以直接藏入铝型材的槽腔内，外侧加盖线槽封条，避免输送过程中线缆被工件剐蹭。这类输送结构不适合重载冲压件的长距离转运，更适合单载重量在数公斤以内的小件工序流转，比如电子元件视觉检测上下料、

　　小型壳体的工位间移载、实验室样件的自动传递，运行时噪音低，不会像链板输送机那样积存油污碎屑，洁净车间内也能直接部署。框架的型材选型根据行程长度匹配，长行程场景下可以在两根长型材中间加装横向支撑梁，抵消型材自重带来的中段下挠，保证载台运行全程的直线度，避免滑块出现偏载磨损。
