PLC控制双路口交通信号灯实训装置

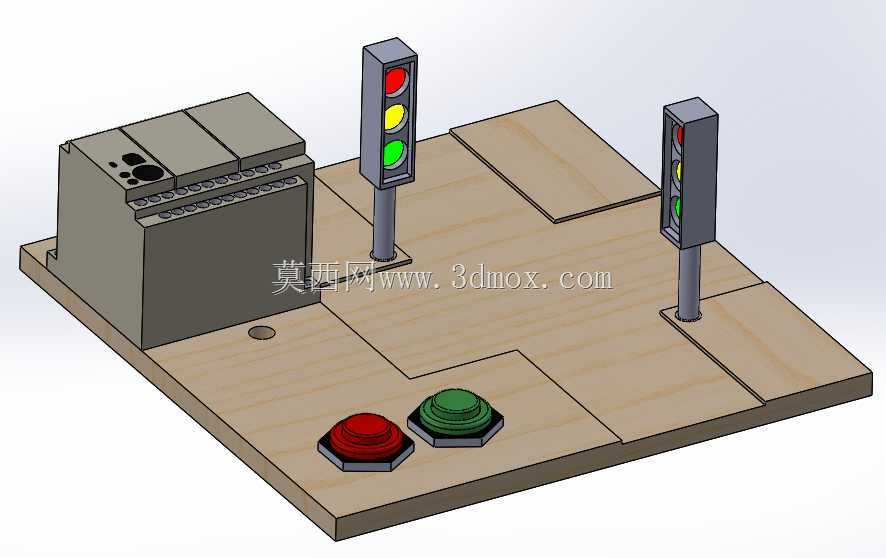

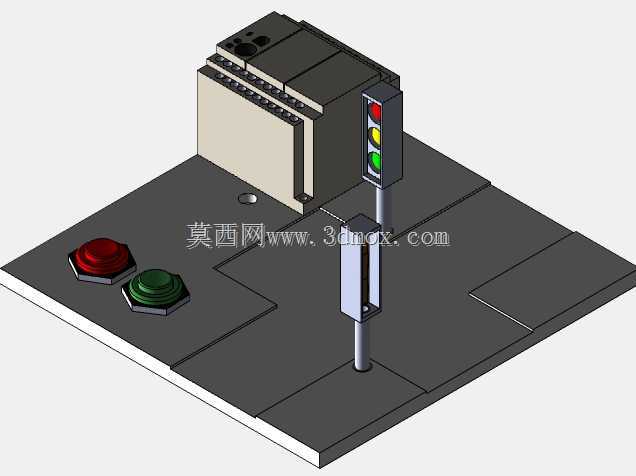

　　这套装置以一块带定位缺口的平板为安装基板，将PLC控制单元、两组立式交通信号灯、红绿两只操作按钮集成在同一平面上，整体定位于教学演示与小型逻辑控制验证场景。基板采用木板或层压板加工，边缘切角用于区分车道与人行区域，板面预留安装孔位，信号灯立柱直接插入孔位固定，按钮则嵌入六边形安装座，保证按压时不发生转动。控制单元选用松下PLC，横向布置在基板左侧，其接线端子排朝向操作者，便于在实训过程中快速改线。两组信号灯分别位于基板远端的两个路口位置，立柱高度一致，灯体竖向排列红、黄、绿三色LED，能够模拟双向或交叉路口的通行状态切换。LED回路中串联2.2kΩ电阻，可直接接入PLC输出点，无需额外驱动模块，这一处理简化了接线层级，

　　也降低了初学者理解输出负载匹配的难度。红绿按钮作为外部输入元件，用于触发启动、停止或行人请求等逻辑，按钮帽颜色与信号灯语义保持一致，便于操作者建立输入与状态之间的对应关系。从结构边界看，PLC本体占据基板左侧较大面积，信号灯立柱沿远端边线分布，按钮集中在靠近操作者的前侧，三者之间留出走线与操作空间，整体外轮廓适合放置在普通实验台面上。建模时需要重点处理PLC端子排的阵列间距、信号灯立柱与基板孔的配合关系，以及按钮六边形座的嵌入深度。该装置可用于PLC顺序控制、定时器循环、互锁逻辑和传感器输入扩展的基础训练，也可作为十字路口、厂区道口或教学沙盘的控制核心。结构上没有复杂传动件，设计重点在于电气元件布局、走线空间预留和人机操作便利性。
