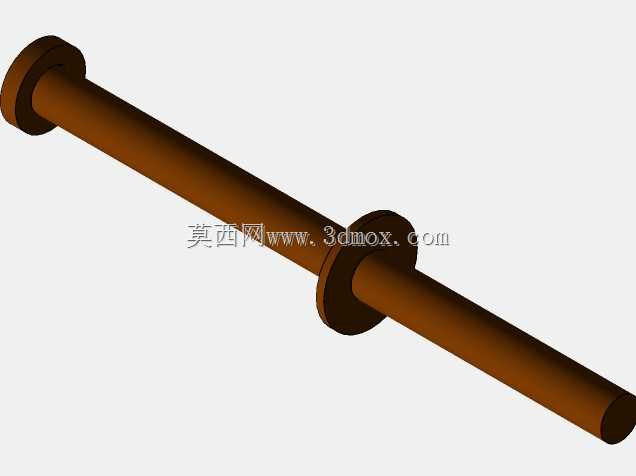

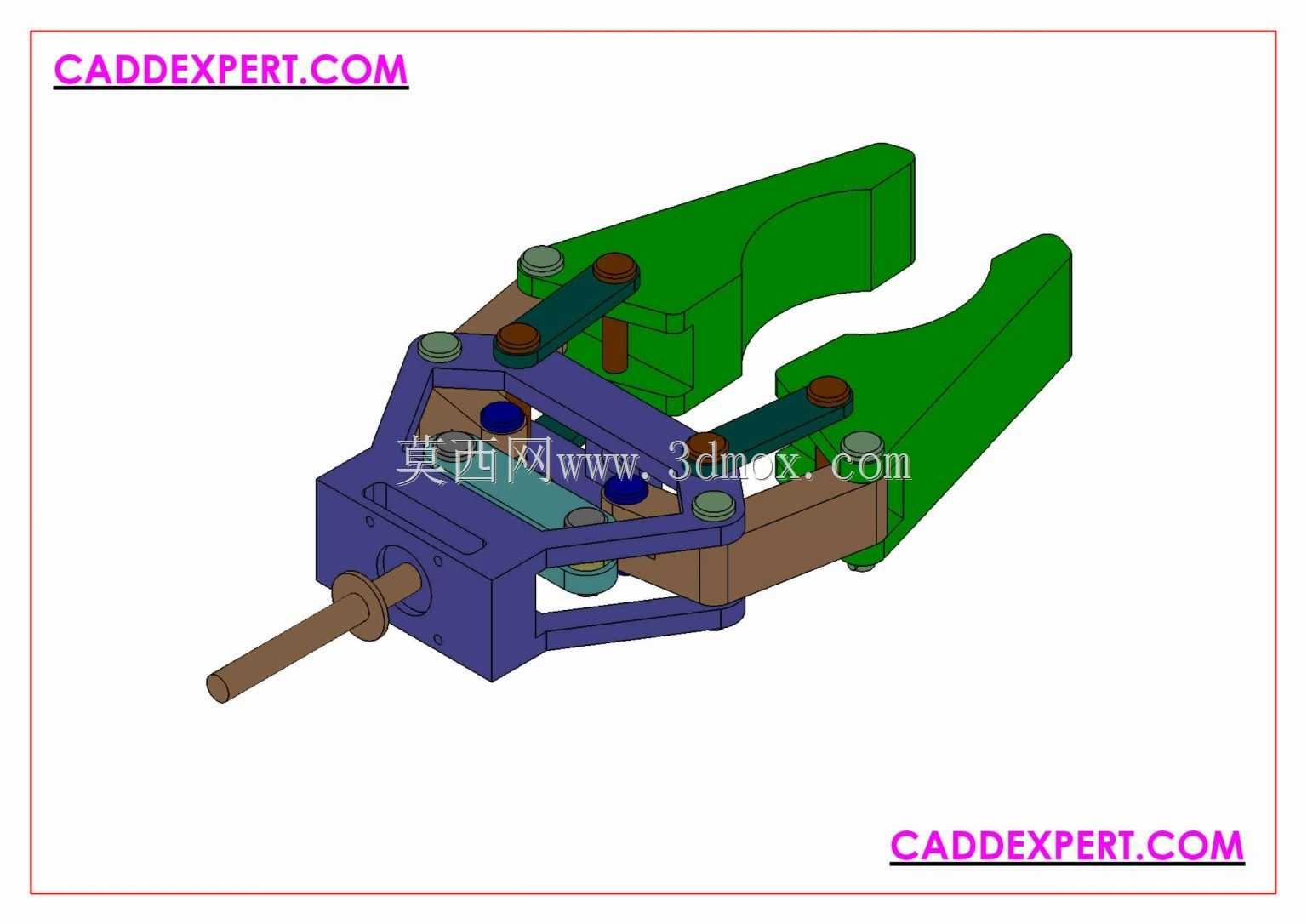

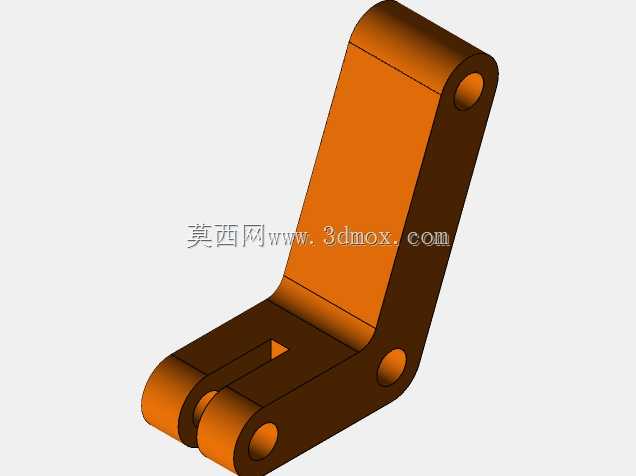

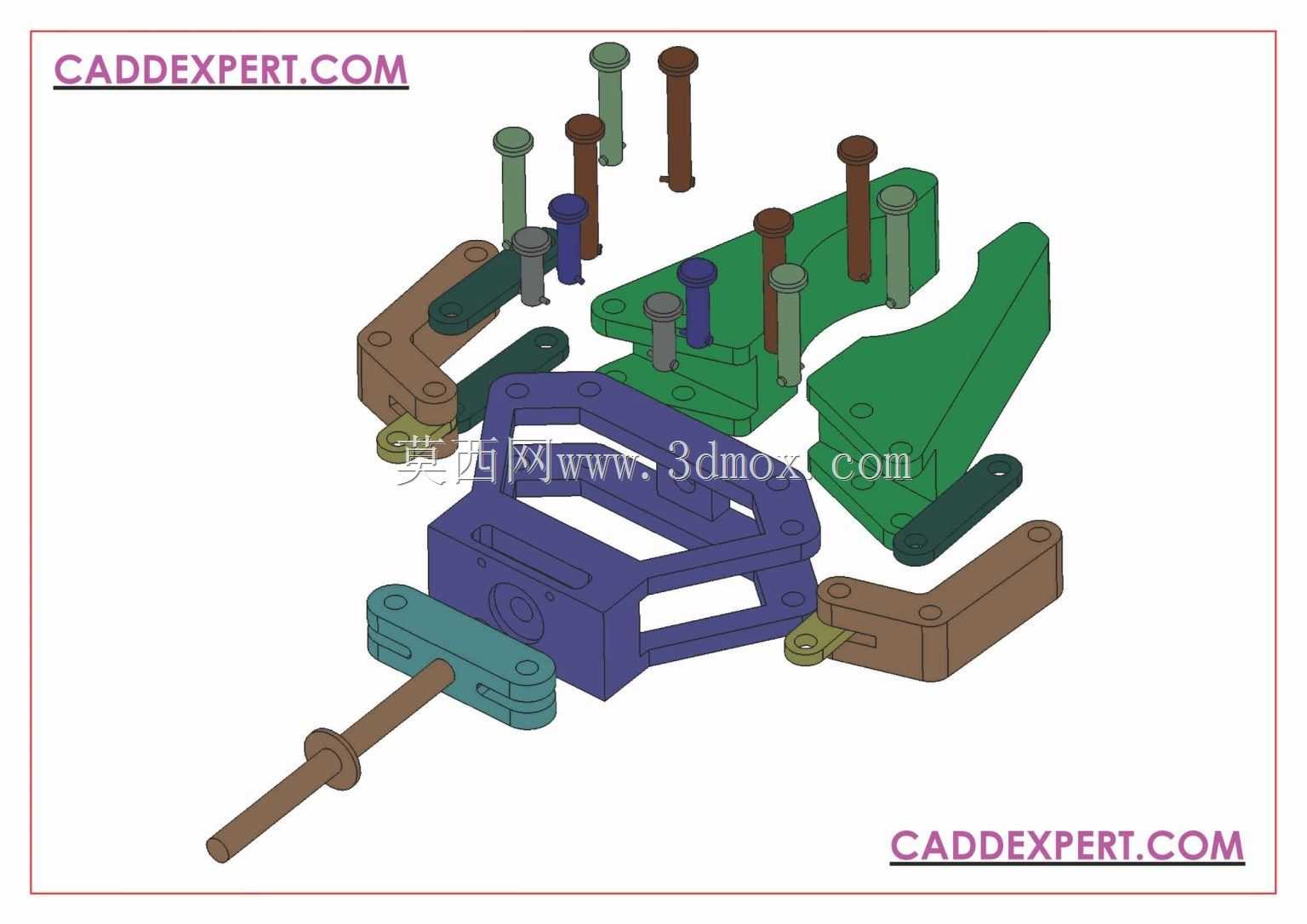

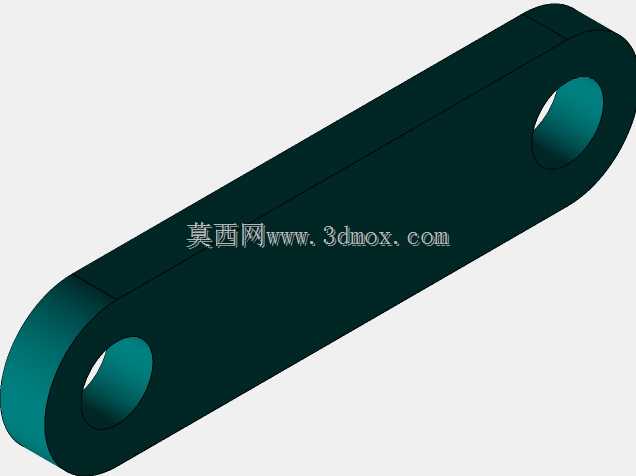

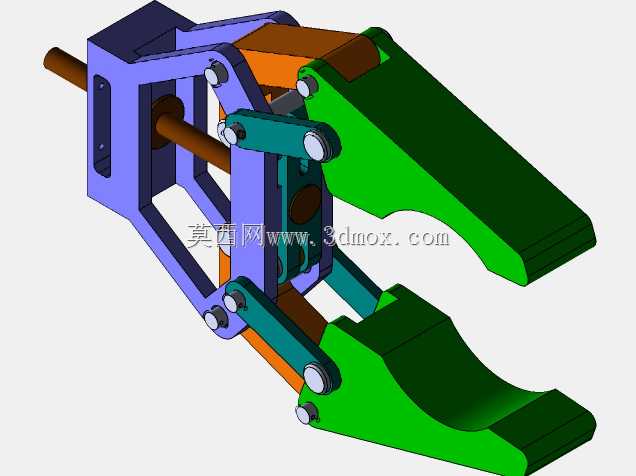

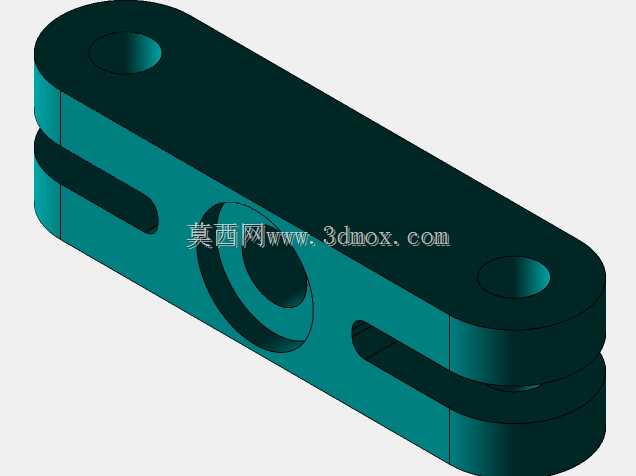

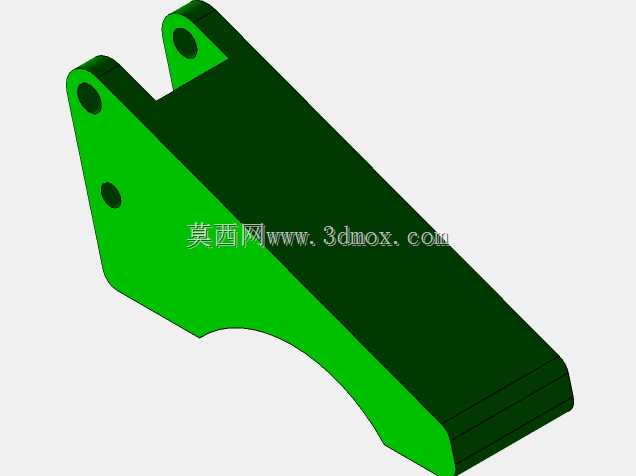

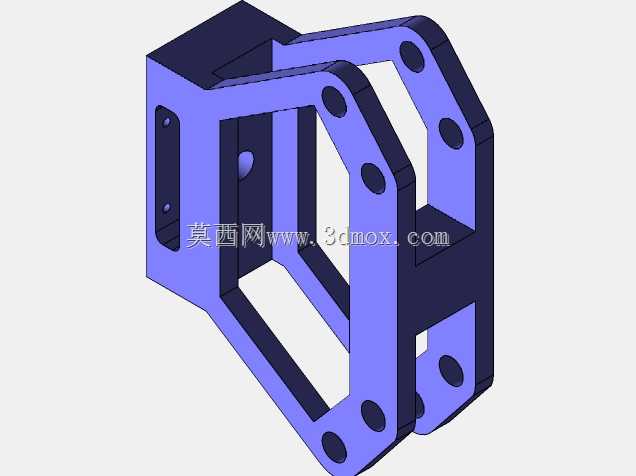

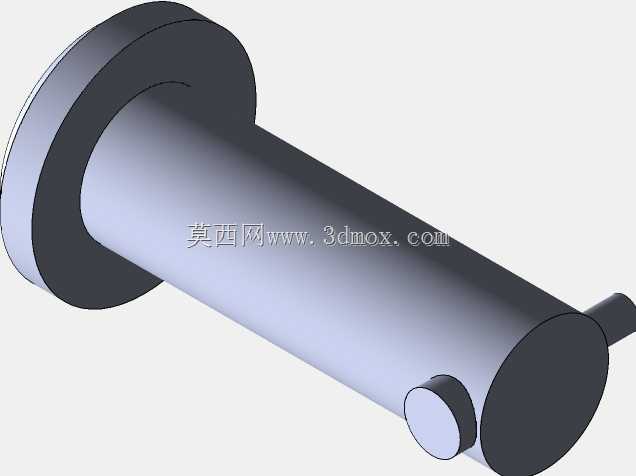

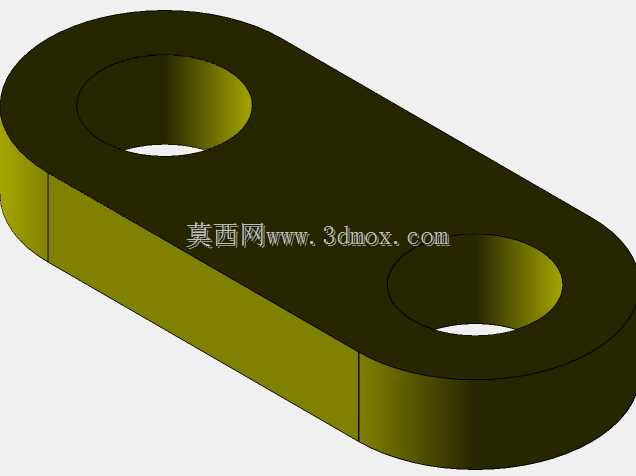

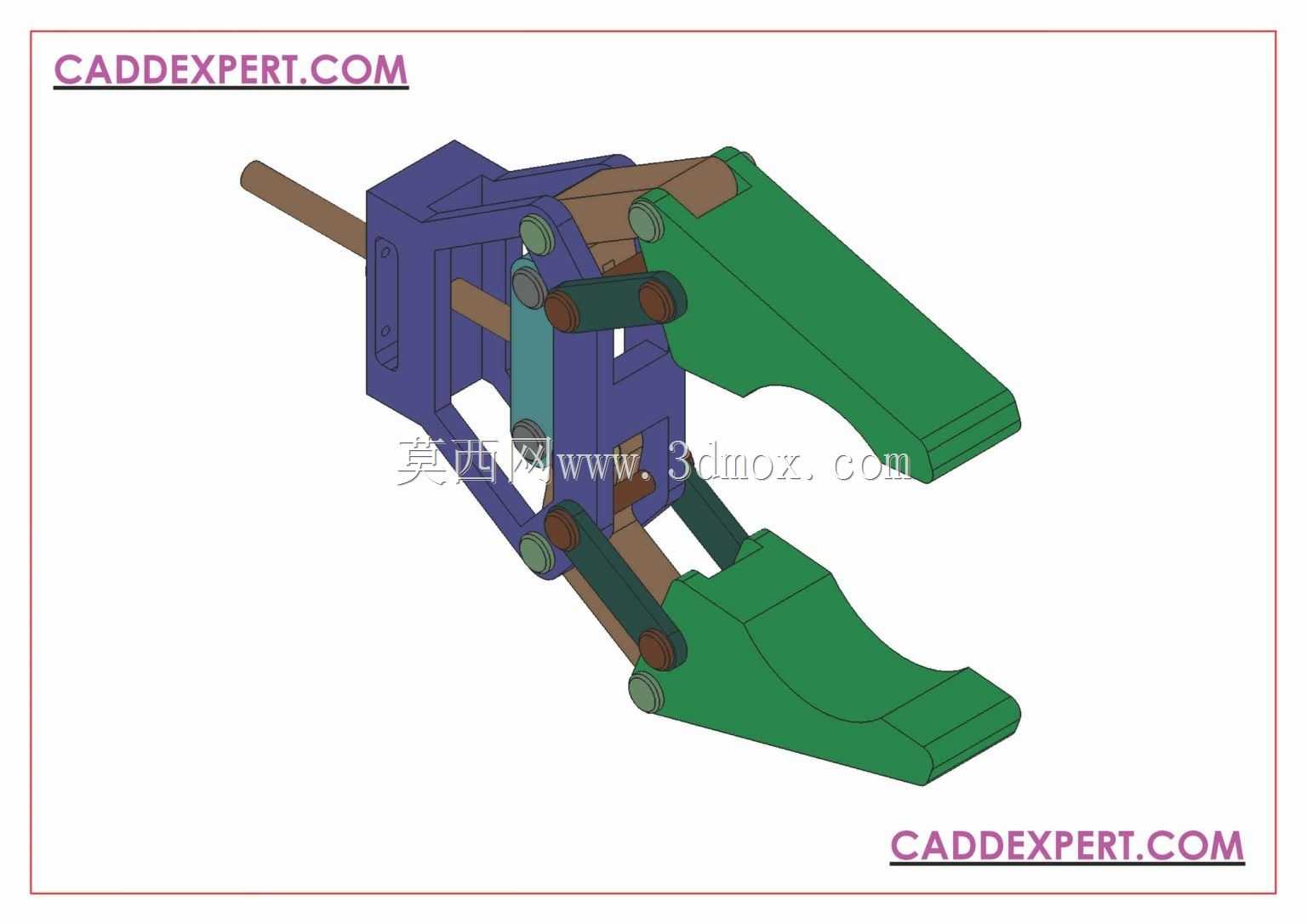

这款夹持式末端执行器主要适配轻载搬运、分拣工位的机械臂配套使用,常见于3C电子零部件上下料、小型注塑件取件、实验室样本转运等场景,可直接安装在标准机械臂末端法兰上,替代人工完成重复性的抓取转运动作,降低人工操作的重复劳动强度,同时保证抓取位置的一致性。从结构设计逻辑来看,整体采用对称式双摇杆连杆传动布局,动力输入端设置在后部的滑动轴段,可通过直线气缸、电动推杆或者凸轮结构驱动滑动轴做轴向直线运动,动力经两侧对称布置的多组连杆传递到上下两个夹爪臂,实现两个夹爪的同步开合动作,这种对称连杆结构能保证上下夹爪的运动轨迹始终保持平行,夹持工件时不会出现夹爪偏摆导致的工件脱落问题,对规则方形、圆柱形工件都能获得稳定的夹持接触面。夹爪的夹持面做了内凹的弧形过渡设计,既可以适配平面类工件的面接触夹持,也能适配轴类零件的弧面贴合,相比平口夹爪的适配性更强,不需要频繁更换夹头就能覆盖多种常见小型工件的抓取需求。安装边界方面,后部的导向轴为标准圆柱轴段,可直接配套直线轴承做滑动支撑,两侧的侧板为整体式加工结构,所有连杆铰接点都采用同轴销轴定位,装配时不需要额外调整同轴度,整体结构的横向宽度控制在窄幅尺寸范围内,可深入狭窄的工装腔体内部完成取件动作,不会和周边工装发生结构干涉。铰接位置的销轴都做了等长设计,两端采用轴用挡圈限位,连杆和侧板之间预留了微小的活动间隙,既保证连杆转动的灵活性,也不会出现过大的窜动量,长时间运行也不会出现夹爪对位偏移的问题。夹爪臂采用了变截面的结构设计,根部和连杆连接的位置做了加厚处理,保证夹持受力时的结构强度,前端夹持位置做了适当的减重挖空,降低整体运动惯量,配合机械臂高速运动时不会产生过大的附加载荷。整个传动链路没有采用齿轮、齿条这类需要高精度加工的传动件,所有结构件都可以采用常规的铣削、线切割工艺完成加工,加工成本低,后期维护只需要定期检查铰接销轴的磨损情况即可,不需要复杂的调试维护流程,适合中小规模自动化生产线的快速搭建配套,也可作为机械结构教学的典型连杆传动案例,帮助学习者理解平面连杆机构的运动逻辑和力传递特性。
