四角忍者指尖旋转休闲把玩件结构设计

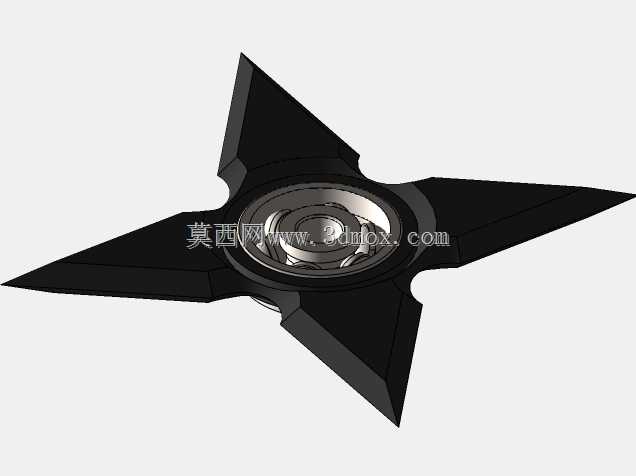

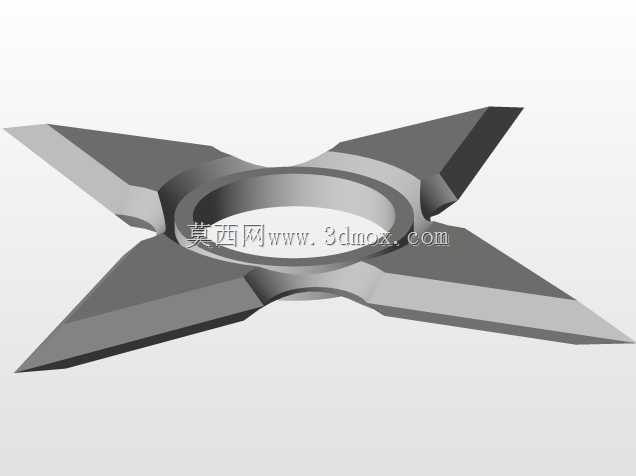

这款四角造型的旋转把玩件，核心结构围绕中心轴承组件展开，四个对称分布的尖角翼片从中心基座向外延伸，整体采用中心对称布局，保障旋转过程中的动平衡性能，避免高速转动时出现偏摆、抖动问题。日常使用场景中，这类结构件主要作为桌面休闲解压把玩物件，通过手指捏持中心轴部拨动翼片即可实现长时间平稳旋转，适合办公间隙、思考过程中随手操作，缓解手部紧绷状态。从设计思路来看，翼片部分采用等厚切削造型，边缘做了钝化倒圆处理，既保留了忍者飞镖的视觉辨识度，又避免尖锐边角带来的划伤风险，四个翼片的重量分布完全一致，每片的质心到中心旋转轴的距离相等，转动惯量分布均匀，能够有效延长单次拨动后的旋转时长。中心装配区域预留标准轴承安装位，适配常规微型深沟球轴承，轴承内圈与中心固定轴过盈配合，外圈与翼片基座的安装孔紧配，装配后轴向间隙控制在0.02mm以内，既保证转动顺滑无卡滞，又不会出现轴向窜动问题。外形尺寸方面，整体外接圆直径控制在75mm左右，单片翼片厚度4mm，中心基座凸起高度8mm，整体握持边界适配成年人拇指与食指的捏持尺寸，不需要额外安装固定结构，手持即可完成全部操作。翼片表面做平面处理，可根据后续需求做表面纹理、标识的二次加工，中心轴承位的公差配合按照IT7级精度设计，既保证普通加工条件下的装配可行性，又能控制转动时的同轴度误差。这类旋转结构的设计要点除了动平衡校准之外，还需要考虑翼片根部的结构强度，由于旋转过程中翼片端部会承受一定离心力，根部与中心基座的衔接位置做了圆弧过渡处理，避免应力集中导致的翼片断裂问题，即使长时间反复拨动旋转，结构也能保持稳定。实际使用时，捏持中心轴的力度不需要过大，仅需固定内圈位置即可，外圈连带翼片的转动阻力主要来自轴承自身的摩擦系数，选用合适的微型轴承就能实现顺滑的转动体验，不需要额外添加润滑结构，日常维护仅需定期清理轴承缝隙的灰尘即可。
