车用径流式涡轮增压器结构三维数模

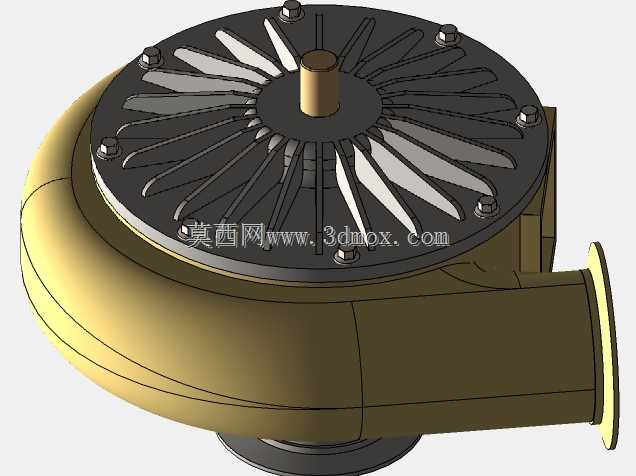

　　这款涡轮增压器三维结构数模，完整还原了车用小排量增压机型配套涡轮端的全部装配关系，建模过程中严格参照量产增压部件的实际配合公差做了结构约束，可直接用于动力系统匹配校核、周边管路干涉验证以及教学演示场景。从实际应用场景来看，这类径流式涡轮端多用于1.0-2.0L排量的乘用车汽油或柴油动力系统，安装在发动机排气侧，承接排气歧管导出的高温高压排气能量，驱动同轴压气机轮压缩进气，是提升发动机升功率、降低低速扭矩不足问题的核心部件。数模中清晰呈现了涡轮壳的流道型线，蜗壳采用等截面渐缩设计，入口法兰匹配常规排气歧管的对接尺寸，出口端适配排气后处理系统的连接边界，安装时需注意蜗壳与中间体的密封槽定位，数模中预留了密封环的安装槽位，

　　与实际量产件的槽深、槽宽尺寸保持一致，可直接用于密封件选型校核。涡轮叶轮采用前倾后弯的叶片构型，12片主叶片与分流叶片间隔排布，建模时做了叶片厚度从叶根到叶缘的渐变处理，叶顶与蜗壳内壁的间隙控制在量产件常用的0.3-0.5mm区间，既避免运转过程中叶片擦碰壳壁，又尽可能减少叶顶漏气损失，提升涡轮的能量转换效率。中间体部分的螺栓连接布局采用周向均布的6颗六角头螺栓，将涡轮壳、隔热罩、中间体、压气机壳紧固为一体，螺栓孔的位置度、沉孔深度都参照通用安装标准做了参数化设定，可直接导出工程图用于安装支架的设计匹配。顶部的轴头结构还原了涡轮轴与压气机轮的配合轴径，轴端的定位台阶尺寸符合常用锁紧螺母的安装要求，建模时对轴肩的圆角过渡做了细化，

　　避免应力集中带来的结构失效风险。在做整车动力舱布置时，可直接调用该数模核对周边冷却管路、线束、防火墙的间隙，尤其是涡轮侧的高温区域，数模标注的安装边界可帮助工程师预留足够的隔热空间，避免周边橡塑部件被高温辐射老化。对于三维建模从业者来说，该数模的蜗壳曲面构建、叶片参数化建模、螺栓阵列装配逻辑都具备较高的参考价值，可作为同类增压部件建模的参照基准，也可用于流体仿真前的几何清理基础模型，减少前期建模的重复工作量。
