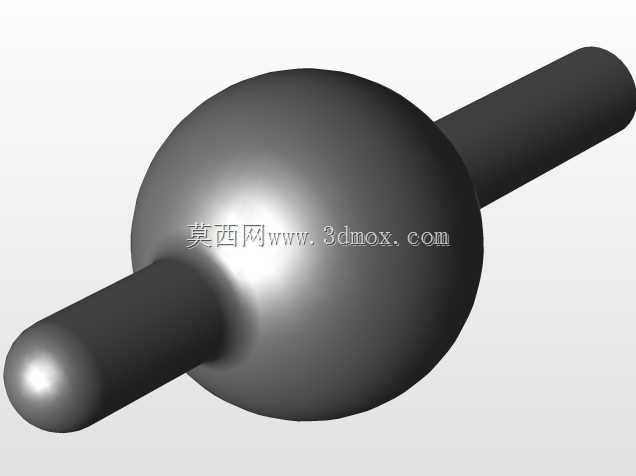

双杆球头式手动操纵控制杆件结构

这类带球形握持段的双杆操纵件，常出现在中小型工程机械的手动操控回路、非标自动化设备的手动调试工位、小型农用机具的操作面板区域，作为人工指令输入的直接接触部件，承担着把操作人员的手部扳动动作转化为机构位移或者阀组通断信号的作用。从结构设计逻辑来看，中间的大直径球体是核心握持区域，曲面完全贴合人手抓握时的掌心弧度，不管是前后扳动还是小角度回转操作，掌心都能均匀受力，不会出现局部硌手的问题，长时间操作也能降低手部疲劳感。两端伸出的圆柱杆段承担着安装与传动的双重作用，其中一端作为固定安装端，需要和下方的铰接支座、阀杆或者转轴配合，设计时预留的杆段长度要匹配安装座的深度，保证装配后不会出现轴向窜动，同时杆段的直径公差要控制在合理范围，和配合件的间隙既不能过大导致操作旷量，也不能过紧造成卡滞。另一端的延伸杆段可根据实际安装需求加装防尘套、行程限位块或者位置标识件，适配不同设备的安装边界。设计时首先要确认操作力的传递路径，球体和两端杆段采用一体化结构设计，避免拼接结构带来的应力集中问题，在频繁扳动的工况下不会出现杆体断裂的情况。球形握持面的表面粗糙度要控制在合适区间，既不能过于光滑导致操作时打滑，也不能过于粗糙磨损操作人员手部。从安装边界来看，这类操纵件的整体回转半径要和设备操作面板的预留空间匹配，保证全行程扳动时不会和周边的按钮、仪表或者其他操作部件产生干涉，杆段的伸出长度要保证操作人员在正常坐姿或者站姿操作时，手臂处于自然放松的角度，不需要过度抬臂或者俯身就能完成全范围的操作。在实际工况中，这类操纵件往往要承受一定的径向扳动力，所以杆体和球体衔接的位置做了圆弧过渡处理，分散应力集中点，提升部件的抗疲劳强度，应对频繁往复操作的使用需求。针对不同的使用场景，杆段的末端可以加工成外螺纹、扁位或者销孔结构，适配铰接、螺纹连接、销钉固定等多种安装方式，不需要额外改制就能直接适配多数通用型手动控制阀、机械换挡机构的安装接口。球形握持段的直径经过多轮人机工程验证，适配多数成年使用者的抓握尺寸，不管是戴劳保手套操作还是徒手操作，都能稳定握持，不会出现脱手的情况。
