工业标准滚珠轴承套圈三维结构

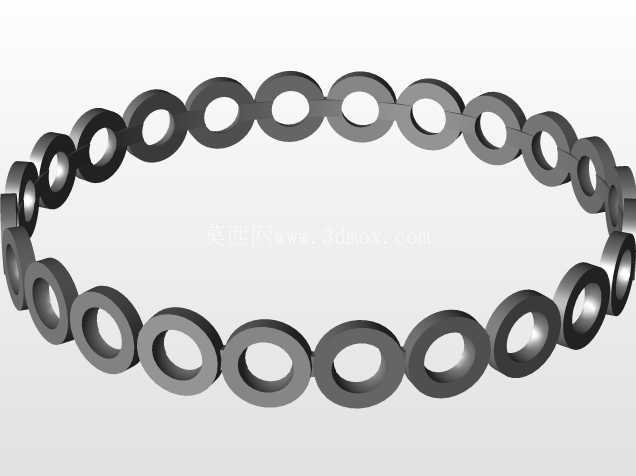

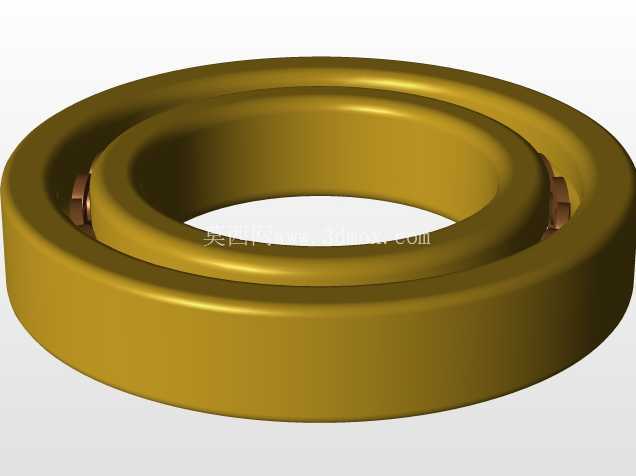

　　该模型呈现的是滚动轴承中的环形套圈结构，属于旋转支承系统里最基础也最关键的承载零件。实际设备中，这类零件常与滚动体、保持架组合成完整轴承，安装在轴颈与轴承座孔之间，用来约束轴系的径向与轴向位置，同时把运转过程中的摩擦由滑动转化为滚动，降低功率损耗和发热。

　　从使用场景看，轴承套圈几乎覆盖所有需要连续回转的机械部位：电机端盖内的支承位、减速机输入输出轴、泵类转子、输送辊道、风机主轴以及精密工作台都会遇到类似结构。选型时不能只看外径和内径，还要结合载荷方向、转速区间、润滑方式、密封空间以及相邻零件的加工公差共同判断。若轴承受径向载荷为主，套圈滚道需要保证足够的接触深度；若存在轴向力，则挡边高度、滚道曲率和接触角会直接影响承载能力。

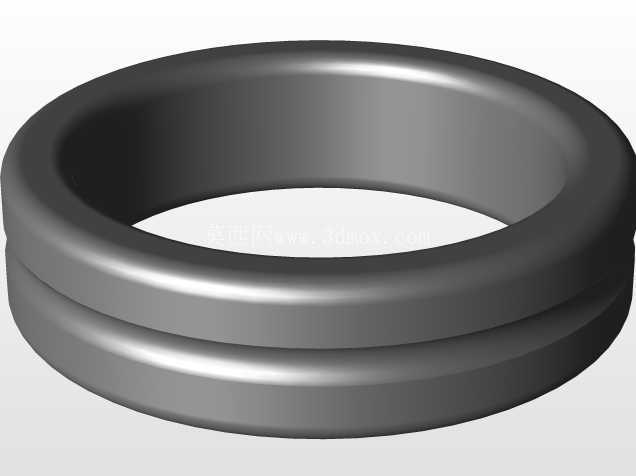

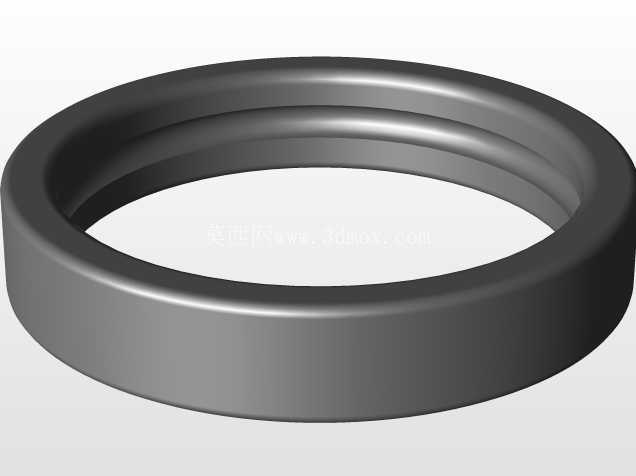

　　模型外形为阶梯状圆环，外侧轮廓具有较宽的安装基面，内侧形成与滚动体配合的滚道区域。圆环端面可作为轴向定位面，装配时通常依靠轴肩或孔用挡圈限制套圈窜动。设计这类零件时，首先要确定轴径和座孔尺寸，再反推套圈宽度、倒角、圆角及滚道位置。倒角不能随意放大，因为它关系到装配避让；圆角也不能过小，否则热处理和受载时容易在滚道边缘形成应力集中。

　　滚道是整个套圈的功能核心。其截面曲率、表面光洁度和硬度均匀性，决定滚动体运行是否平稳。建模时应把滚道作为连续回转特征处理，保证截面轮廓绕轴线旋转后无错位、无尖边。外圈与座孔之间、内圈与轴之间的配合需按载荷性质选择：旋转圈通常采用较紧配合，防止微动磨损；静止圈可略松，便于安装并补偿热膨胀。

　　安装边界方面，环形件的轴向宽度决定轴承室的最小长度，外径决定座孔镗削范围，内径决定轴颈加工尺寸。相邻密封件、挡圈、端盖和润滑槽都要围绕这一边界布置，不能在装配后与套圈端面或圆角发生干涉。对于高速工况，还需考虑套圈在旋转下的同心度、动平衡余量以及润滑脂进入滚道的通道。

　　三维结构表达时，应重点保留圆环的同轴关系、滚道截面变化、端面定位特征和过渡圆角。这些细节不仅用于外观展示，更能支持工程人员进行干涉检查、装配模拟、受力路径判断和备件测绘。通过该模型，可以直观理解轴承套圈如何在有限空间内完成支承、定位、减摩和载荷传递。
