滚珠轴承保持架球笼结构设计

　　在回转类传动部件的设计选型中，滚珠轴承保持架是直接决定轴承运行稳定性、滚动体排布均匀性的核心零件，本次呈现的球笼式保持架结构，主要适配深沟球类、角接触类滚珠轴承的装配需求，广泛应用于电机输出端、机床主轴支撑、汽车传动箱回转部位、通用减速机输入输出轴等需要低摩擦回转支撑的场景。从功能特性来看，该结构的核心作用是将轴承内的多颗钢球进行等距分隔，避免滚动体在运转过程中发生相互摩擦、挤压碰撞，同时引导钢球在滚道内按预设轨迹做公转与自转运动，在轴承承受径向、轴向复合载荷时，保持架能够均匀分配各滚动体的受力，避免局部载荷集中导致的滚动体剥落、滚道点蚀问题，大幅提升轴承的额定动载荷与疲劳寿命。设计过程中，首先需要匹配对应轴承型号的钢球直径、数量、

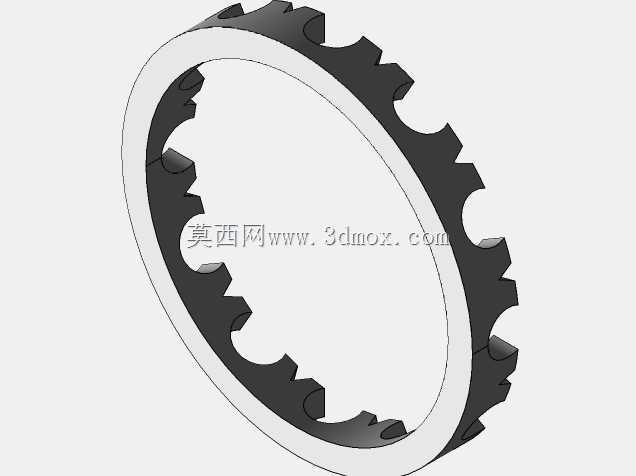

　　节圆直径参数，确定保持架的内外径边界：内径需预留与轴承内圈挡边的安全间隙，避免高速运转时与内圈发生摩擦剐蹭，外径需控制在轴承外圈挡边的限位范围内，防止保持架在运转过程中出现径向窜动；周向的兜孔采用与钢球半径匹配的弧形球面设计，兜孔的曲率半径略大于钢球半径，既保证钢球在兜孔内能够灵活转动，又能限制钢球的轴向窜动量，兜孔之间的连接梁采用等宽圆弧过渡结构，避免应力集中导致的保持架断裂，同时在保证结构强度的前提下尽可能做轻量化处理，降低高速回转时的离心力影响。从外形结构来看，该保持架为环形一体式结构，外周采用齿状间隔排布的兜孔设计，每个兜孔对应一颗钢球的安装位置，安装时可将钢球依次压入兜孔内，再整体装入轴承内外圈的滚道之间，

　　装配后保持架可随钢球的公转而同步转动，无需额外的固定结构。在实际工程应用中，这类球笼式保持架多采用冲压钢板、工程塑料或者铜合金加工成型，不同材质适配不同的工况场景：冲压钢板材质保持架强度高，适配重载、中低速的传动场景；工程塑料保持架自润滑性能好，重量轻，适配高速、低载荷的精密传动场景；铜合金保持架耐磨性能优异，适配高温、高载荷的重型传动场景。设计建模时需要重点校核兜孔的位置度公差，保证所有兜孔的中心位于同一节圆上，位置度偏差需控制在钢球直径公差的三分之一以内，否则会导致钢球装配后出现卡滞、运转阻力增大的问题；同时需要校核保持架的动平衡性能，环形结构的壁厚差需控制在极小范围内，避免高速运转时产生振动噪声，影响整套传动系统的运行精度。
