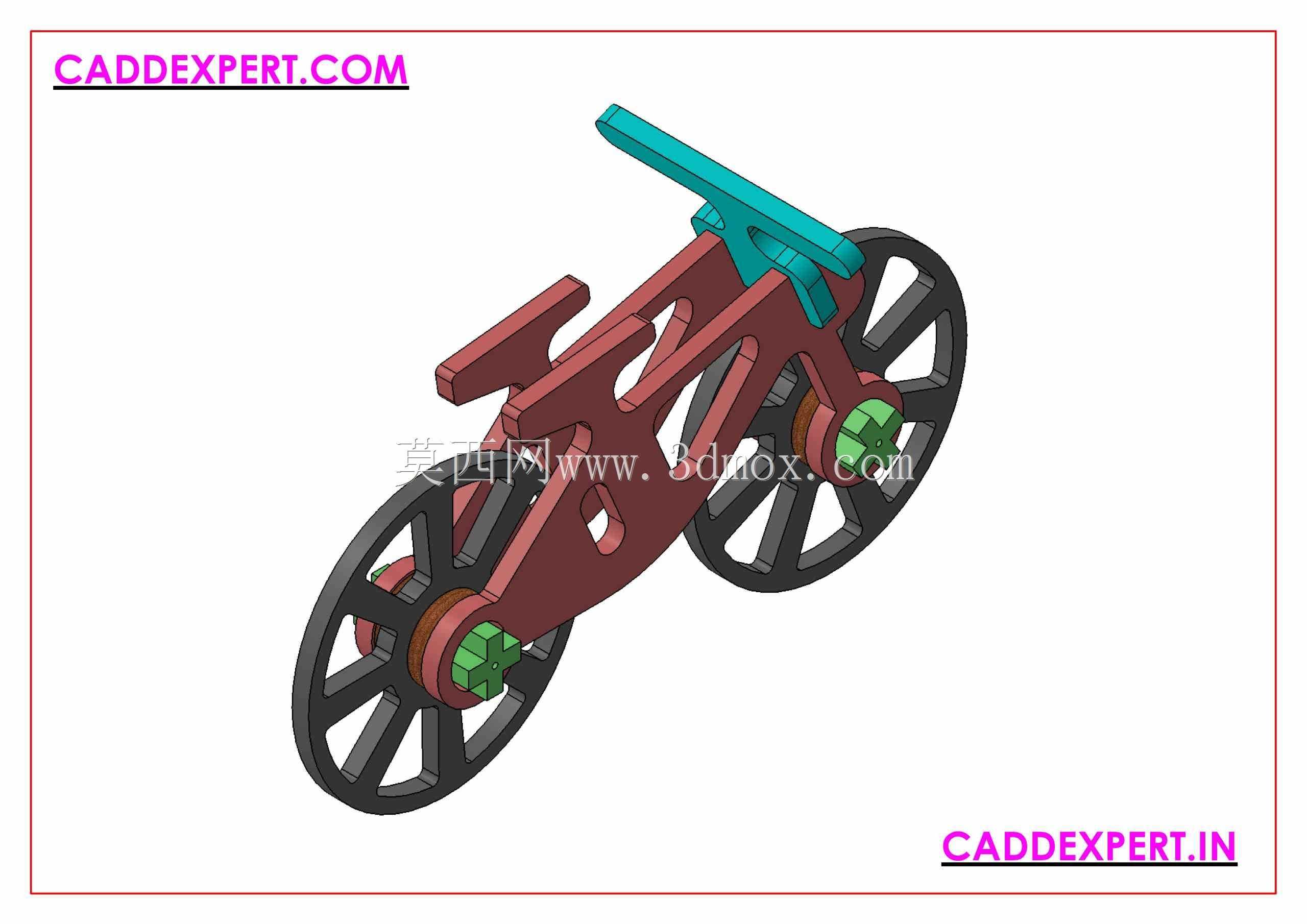

创意积木式拼装自行车结构设计

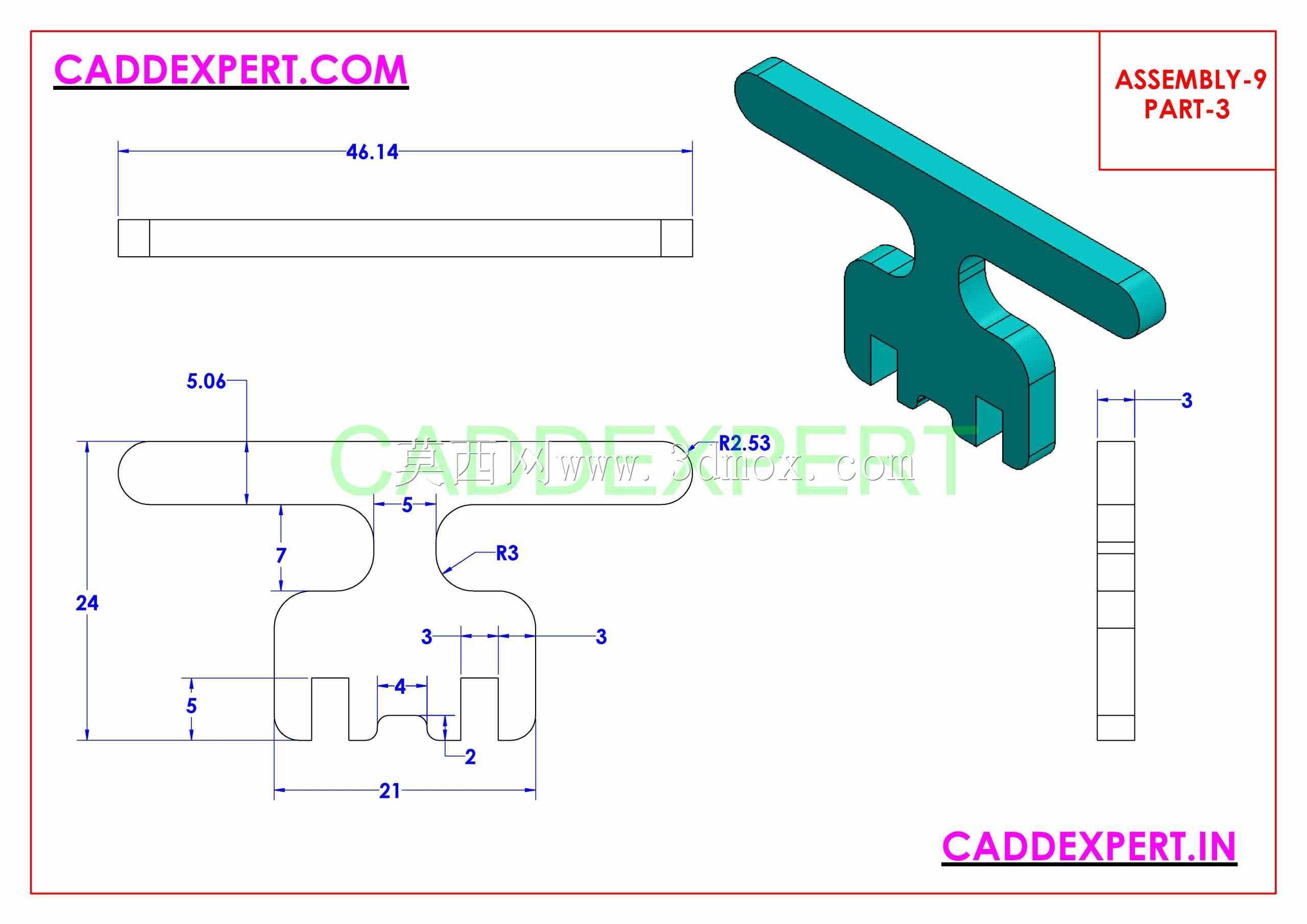

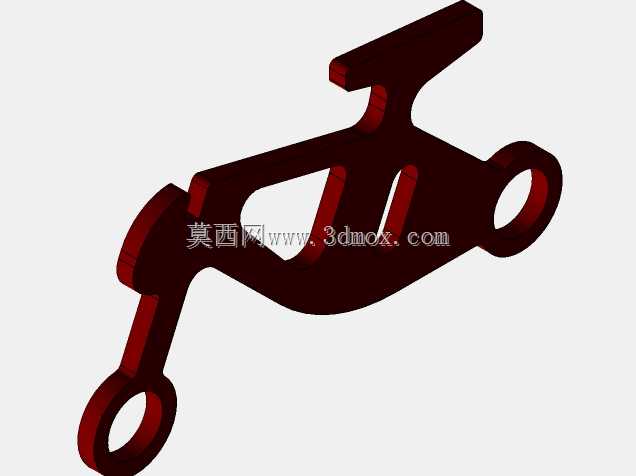

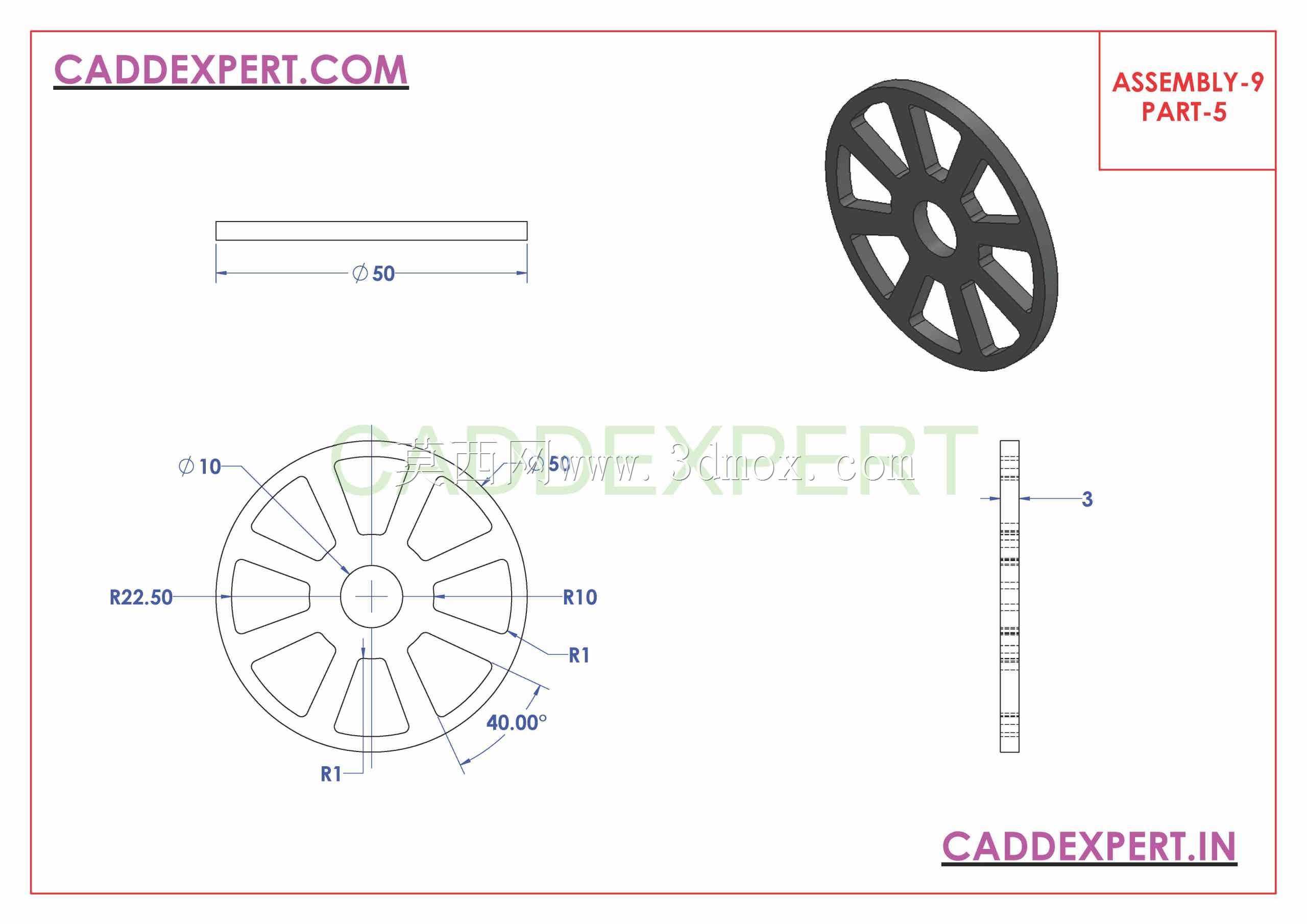

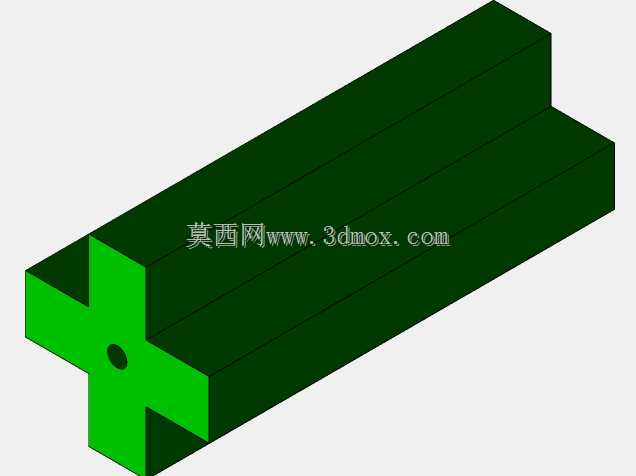

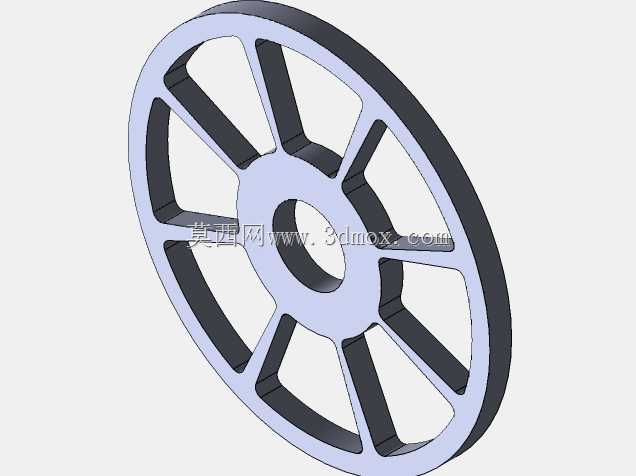

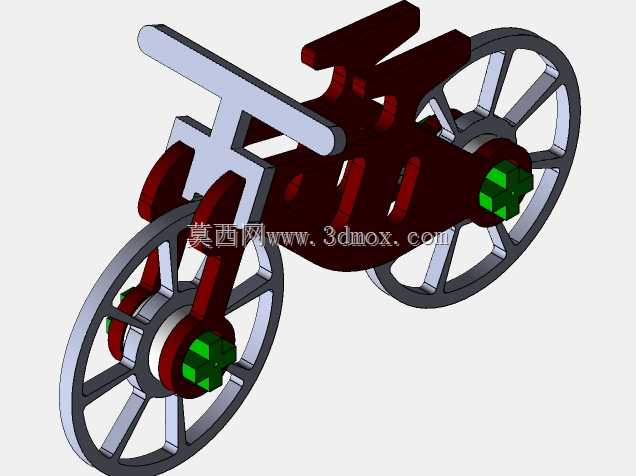

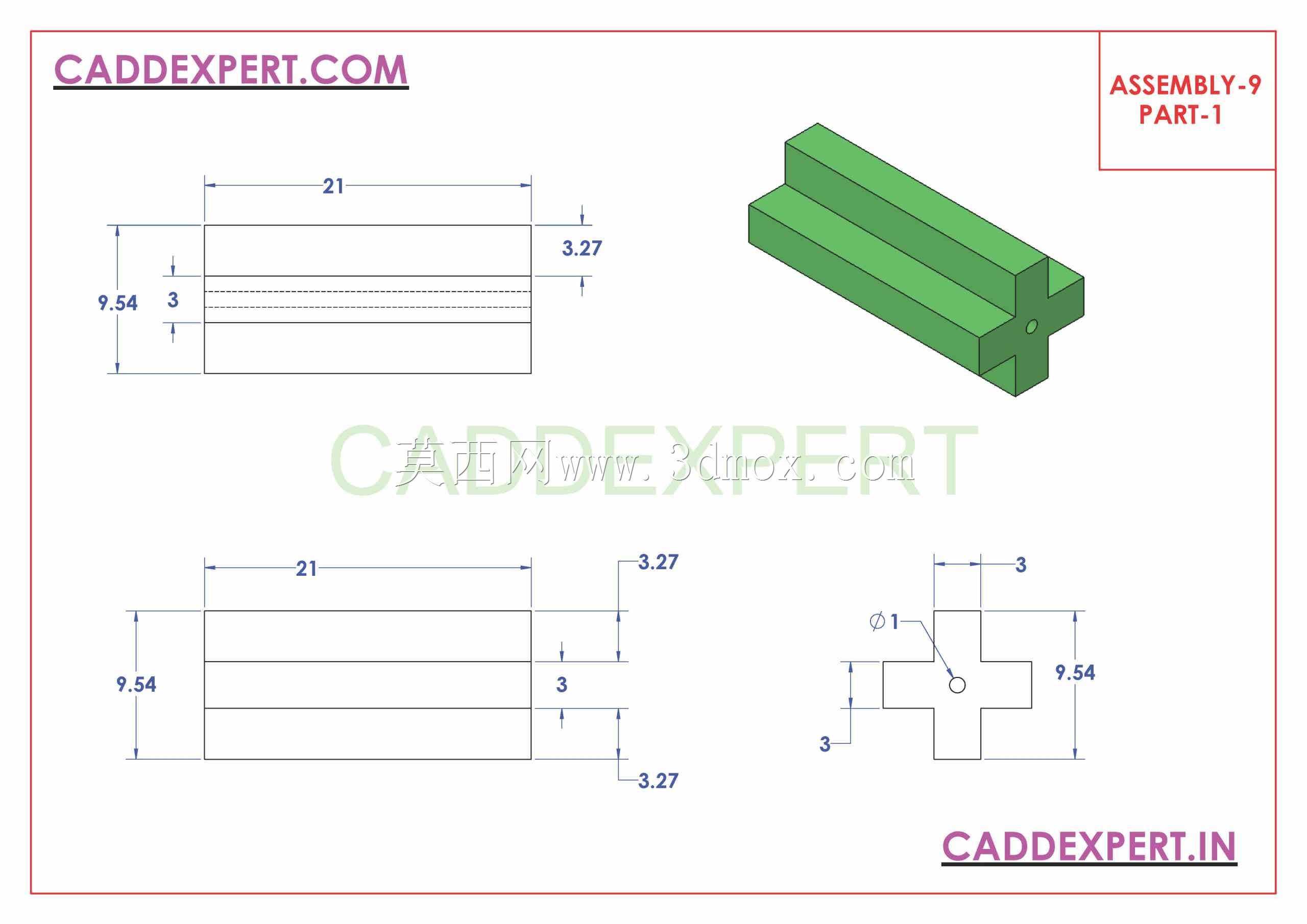

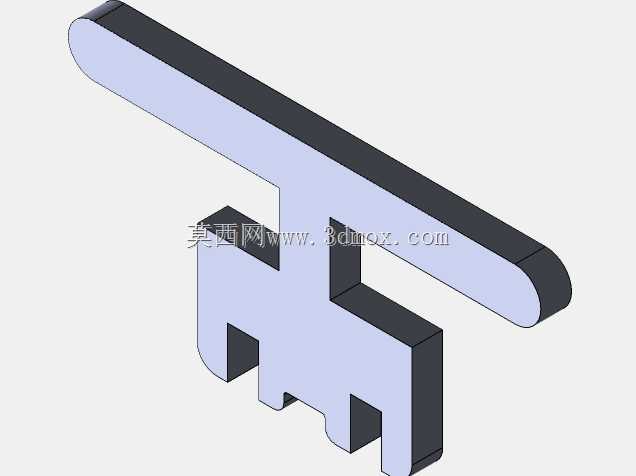

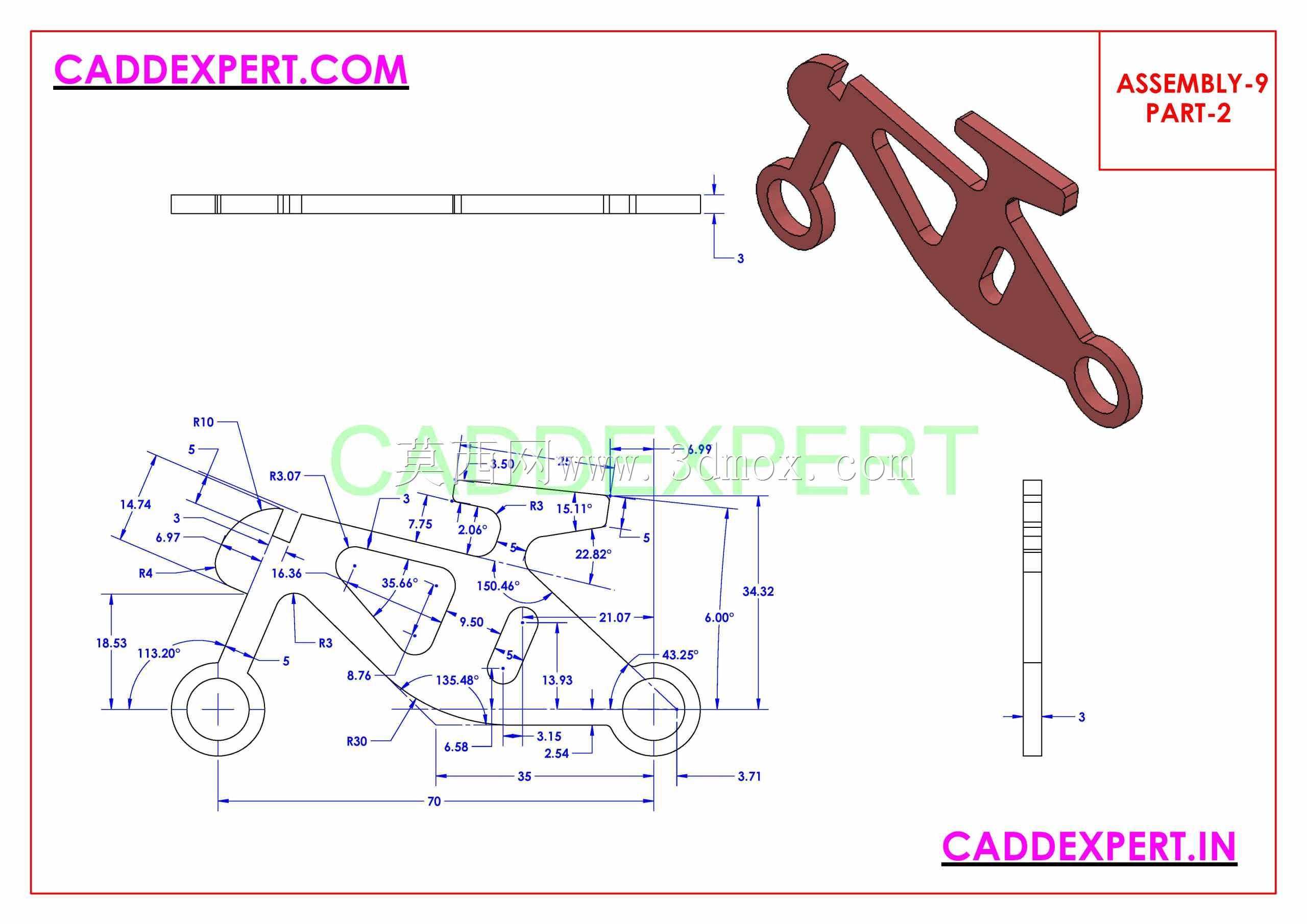

这款拼装式自行车结构采用模块化拼接设计思路，核心是将传统自行车的车架、轮组、传动连接部位拆解为可快速嵌合的独立单元，无需额外焊接或螺纹紧固件即可完成整体组装，适配青少年科创教学、结构认知实训以及创意拼装玩具的应用场景。从实际使用维度看，该结构保留了自行车的核心承载逻辑，车架主体采用一体化弯折的承载构型，上管与下管的衔接位置做了加厚凸台设计，可承受常规骑行状态下的垂直载荷与侧向冲击力，车把部位采用T型直把构型，转向轴与前叉部位做了嵌合式卡位，转动过程中无多余旷量，能精准传递转向操作力矩。轮组部分采用辐条式镂空设计，在保证轮圈结构强度的前提下大幅降低整体重量，轮轴位置设置了多面卡位结构，与车架的轴槽嵌合后可限制轮组的轴向窜动，无需额外锁止件即可保证轮组转动的同轴度，轮轴端的绿色卡位块同时起到轴向限位与装饰作用，拼装时可快速对位，降低装配难度。设计过程中优先考虑了装配逻辑的易读性，每个拼接单元都设置了防呆结构，错位状态下无法完成嵌合，能有效避免初学者装配时出现零件错装的问题。车架的座垫位置采用凸起式一体化构型，与车架主体为同一拼接单元，省去了传统自行车座垫调节的复杂结构，更适配固定身高区间的使用需求，同时减少了零散零件数量。从安装边界来看，整车拼装完成后的整体尺寸与常规12寸儿童自行车接近，轮径控制在适配室内拼装展示与短途试骑的区间，各拼接单元的拼接公差控制在0.1mm以内，嵌合后无松动晃动感，既满足结构实训中对装配公差认知的教学需求，也可作为创意摆件用于工业设计成果展示。在结构强度校核层面，车架的受力薄弱点均做了圆角过渡处理，避免应力集中导致的结构断裂，轮辐采用等距分布设计，转动过程中动平衡表现稳定，不会出现偏摆晃动的问题。
