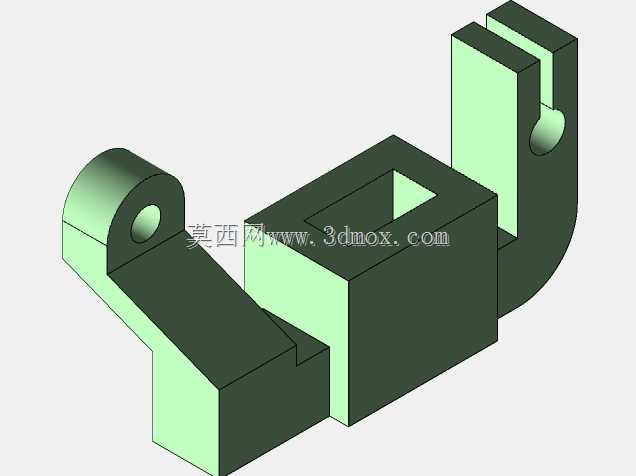

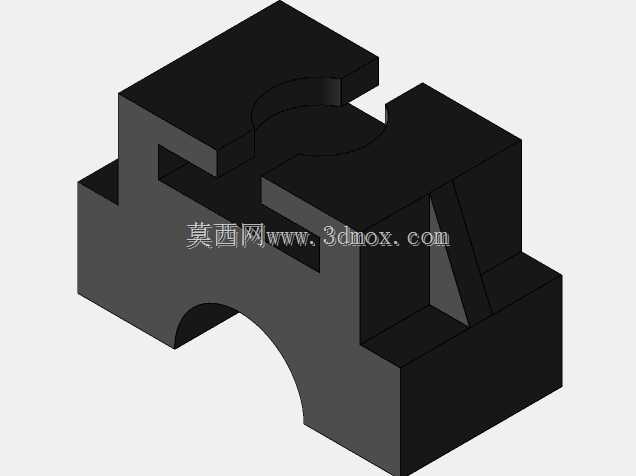

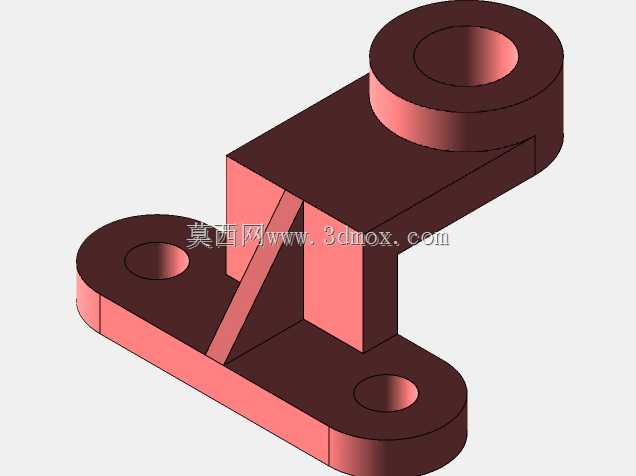

该结构件属于设备连接传动环节的核心承载零件,常见于轻工自动化生产线的工位摆动机构、小型工装夹具的联动锁紧单元,以及非标检测设备的角度调节组件中,承担相邻功能模块之间的刚性连接、角度摆动支撑与载荷传递作用。零件主体采用一体化块式基座设计,中部开设的方形通腔可直接嵌套对应规格的方形导向轴或功能模块安装块,无需额外加装定位衬套即可限制安装部件的周向转动,配合侧面预留的锁紧孔位可快速完成装配固定,减少装配环节的零件数量与调校工作量。左侧延伸的斜向支撑臂末端设置带通孔的卷边铰接座,铰接孔的内壁设计有均匀的接触承压面,可与配套的圆柱销轴形成间隙配合,满足绕销轴做±30°范围内的往复摆动需求,斜臂的倾斜角度经过受力校核,可在摆动过程中分散铰接位置的集中应力,避免长期往复载荷下出现根部断裂问题。右侧向上延伸的弯臂结构末端同样设置铰接孔位,与左侧铰接座保持同轴度公差要求,可同时连接摆动压块或联动杆件,实现两侧同步摆动的动作逻辑,弯臂的弧形过渡段采用大圆角设计,既规避了直角结构的应力集中问题,也能在紧凑安装空间内避免与周边相邻零件发生运动干涉。零件的安装基准面为基座底部的平整平面,平面度公差控制在0.05mm以内,可直接贴合设备安装基板通过螺栓完成固定,整体外轮廓的安装边界在长宽高三个维度均预留了足够的装配操作空间,相邻安装孔位的间距符合通用工装的安装孔系标准,可直接适配现有常规规格的工业铝型材安装台面。建模过程中优先以基座底面为第一基准,依次完成主体块的拉伸成型,再通过切除命令生成中部方形安装腔,随后分别延伸两侧的支撑臂与弯臂结构,最后对铰接孔、过渡圆角等细节特征进行细化,所有特征的拔模角度、壁厚均符合常规注塑或铣削加工的工艺要求,无需额外调整即可直接导出工程图用于生产加工。
