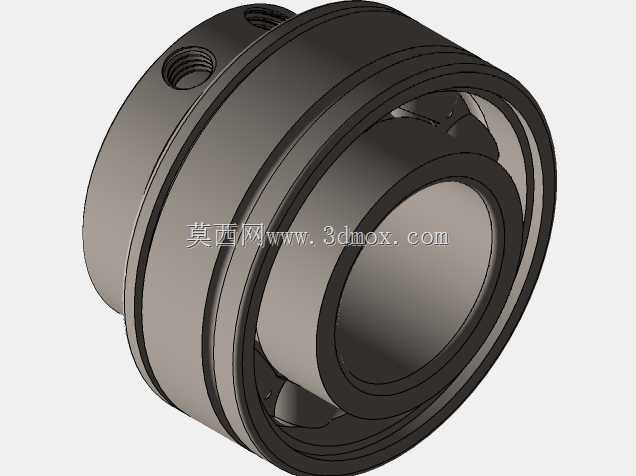

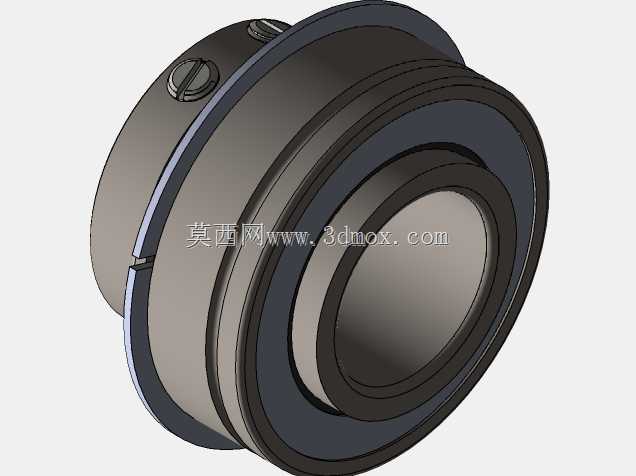

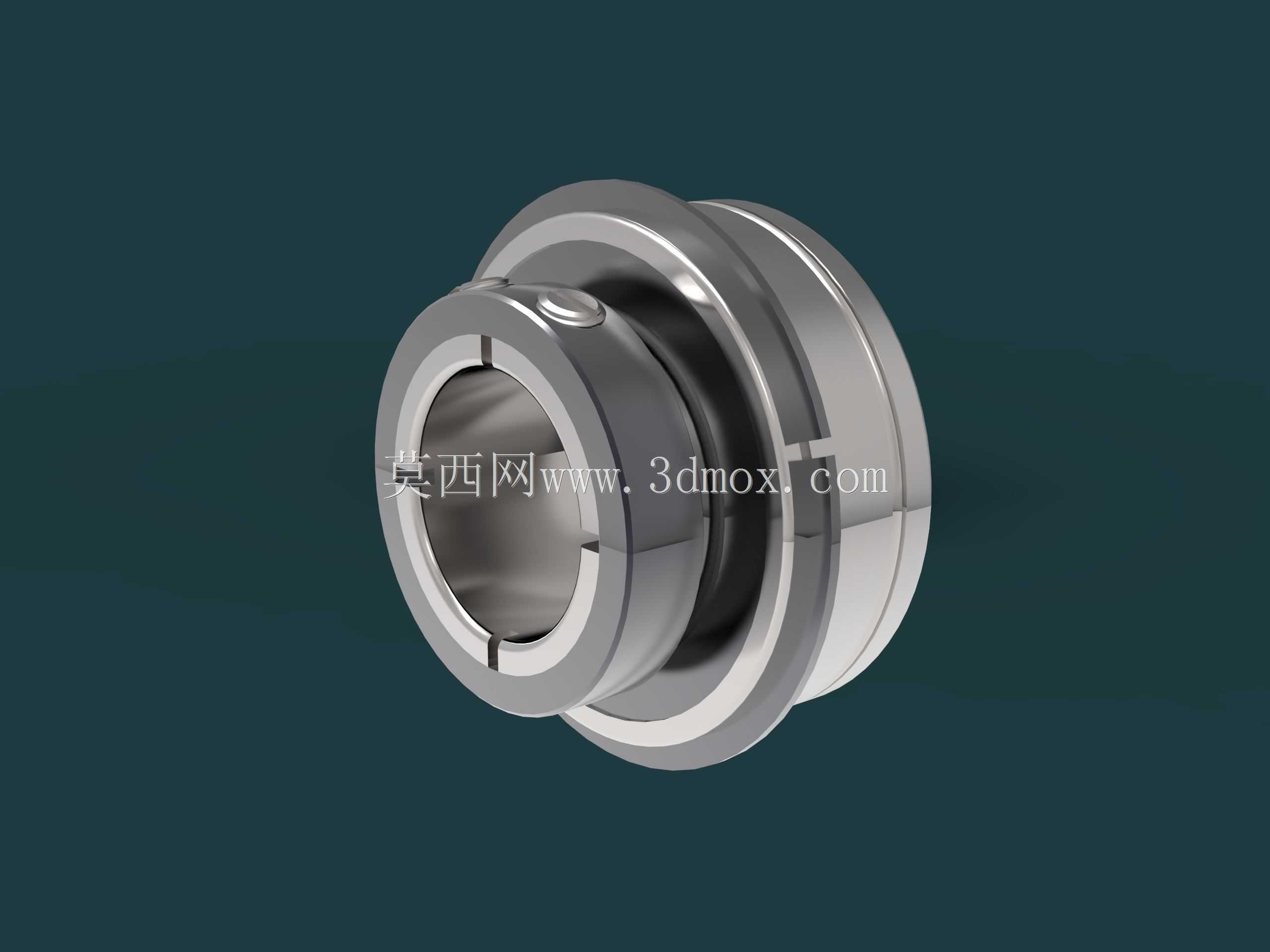

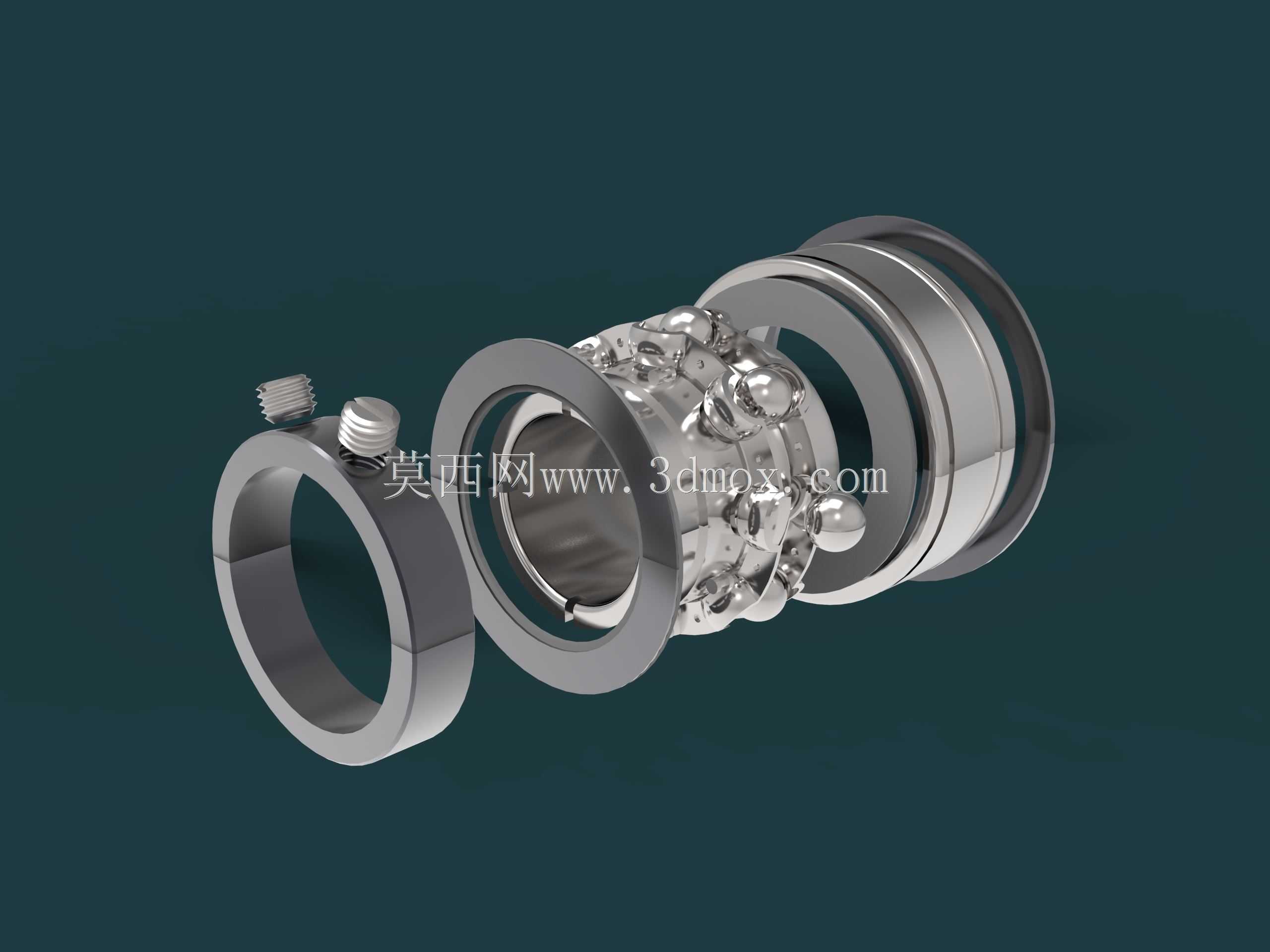

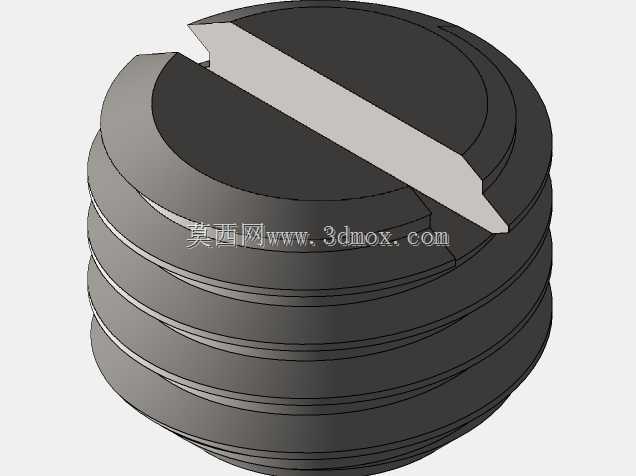

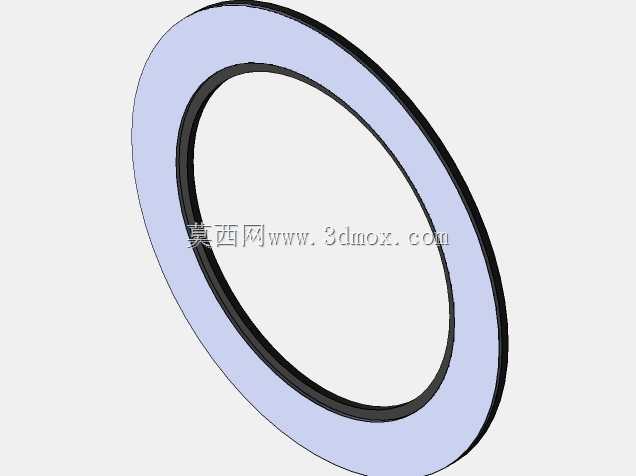

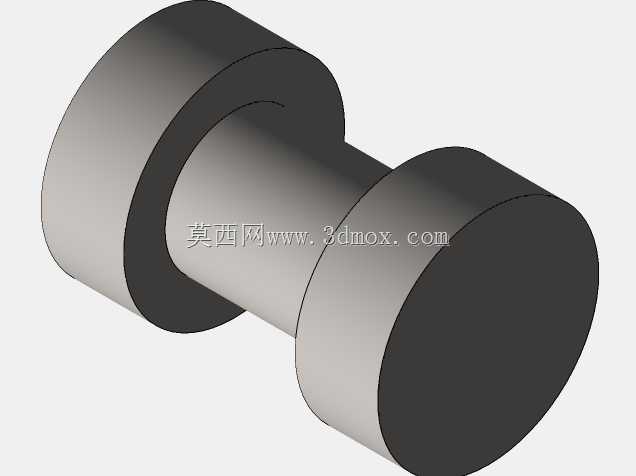

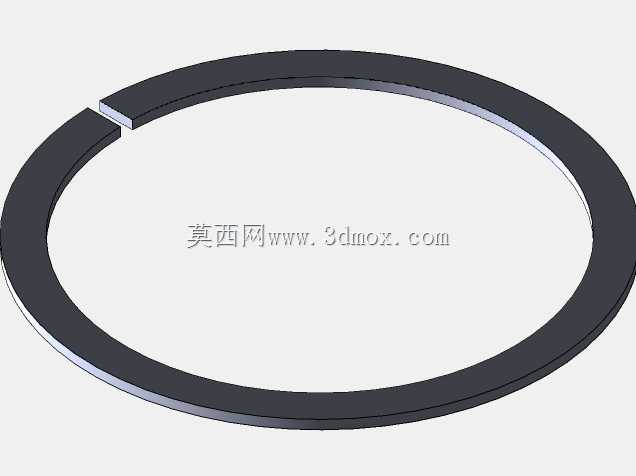

ER16K带法兰锁紧型轴承精密结构

这类带法兰集成结构的ER16K轴承，常应用在主轴输出端、小型回转工装、精密进给模组的回转支撑场景中，区别于普通深沟球轴承的无定位安装形式，自带的法兰凸缘可以直接贴靠安装基准面完成轴向定位，省去了额外加工定位台阶、加装轴用挡圈的工序，在紧凑型传动布局里能大幅压缩轴向安装空间。从功能特性来看，内圈带有的锁紧开槽与配套锁紧件配合，能够在轴穿入内圈后通过径向收缩抱紧轴径，相比传统顶丝锁紧的外球面轴承，锁紧后的同轴度表现更优，高速回转时的动平衡余量更小，适合中高转速下的回转支撑需求，能有效降低轴系回转时的径向跳动量。设计过程中首先要匹配ER16规格对应的轴径适配范围，内圈的锁紧开槽深度、开槽位置需要经过应力校核，避免锁紧时内圈出现应力开裂，同时保证抱紧力足够传递额定扭矩，不会在负载回转时出现内圈与轴的相对打滑。外圈的法兰端面需要保证与轴承内圈轴线的垂直度，安装时法兰端面贴靠设备安装板的基准面，就能直接保证轴承的安装垂直度，不需要反复打表调整轴承座的同轴度，对装配人员的技能要求更低，也能减少装配调试的时间成本。外形尺寸上，法兰的外径大于轴承主体外径，安装孔位围绕法兰中心均布，安装边界需要预留法兰的贴合空间，同时要考虑锁紧件的操作空间，避免安装后锁紧位置被周边结构遮挡无法完成锁紧操作。轴承的滚道采用圆弧适配结构，能承受一定的径向载荷与少量轴向载荷，在悬臂类回转结构中使用时，法兰端的支撑可以抵消部分悬臂带来的倾覆力矩，提升轴系的整体刚性。实际选型应用时，需要注意轴的加工公差与内圈公差的匹配，过盈量过大会导致内圈锁紧时无法有效收缩抱紧，间隙过大则会出现回转偏心，影响最终的传动精度，同时法兰安装面的平面度需要控制在合理范围内，避免安装时法兰面受压变形导致轴承滚道受力不均，提前出现磨损失效。这类轴承在小型雕刻机主轴、非标自动化回转工位、精密检测设备的回转机构中都有广泛应用，其集成化的结构设计减少了配套零件的数量，也降低了整个轴系的装配累积误差。
