航模GT450PRO扭矩管式尾旋翼传动总成

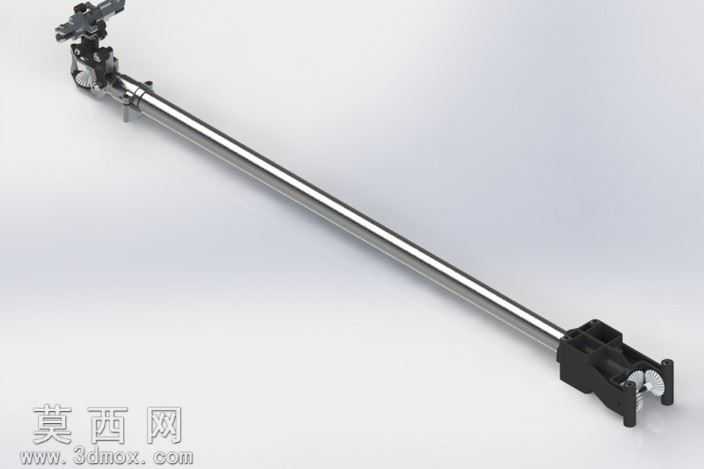

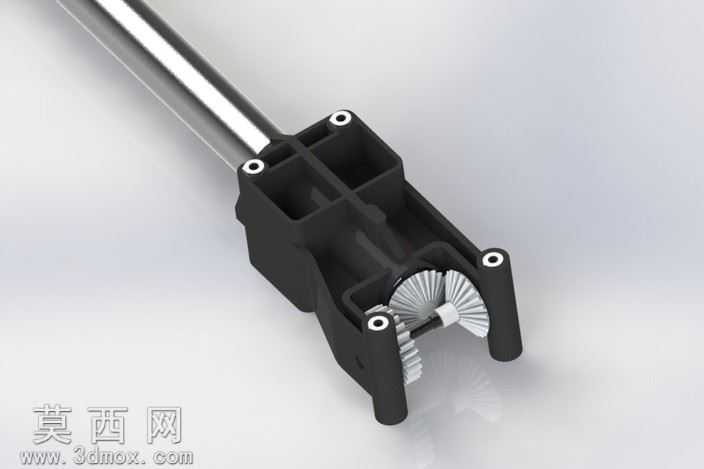

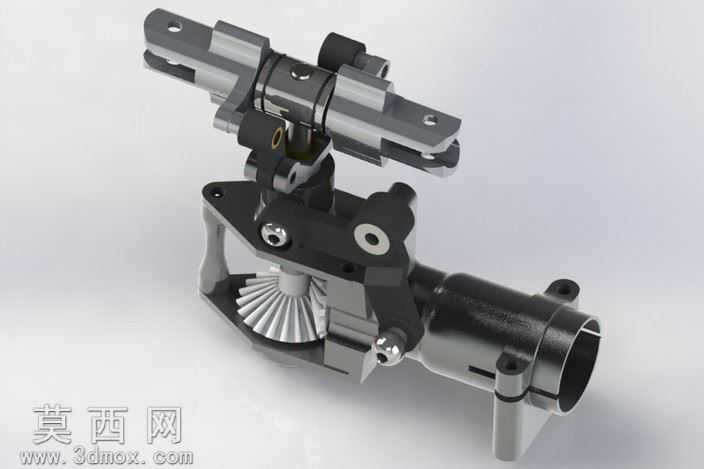

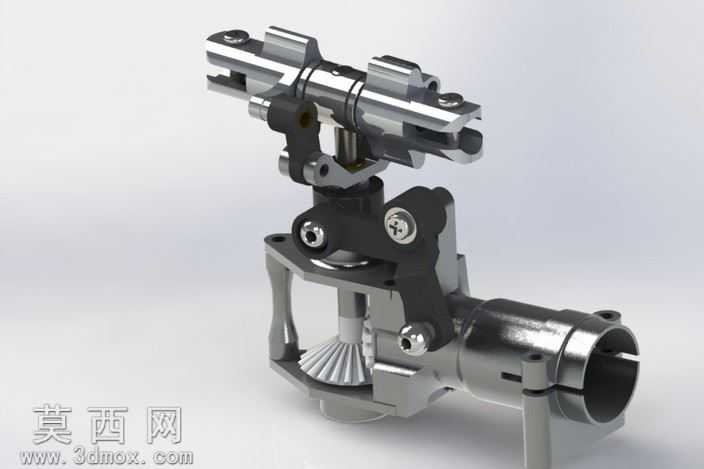

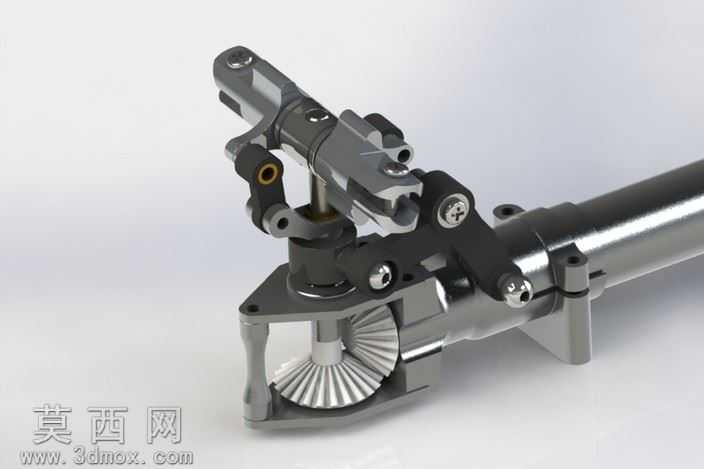

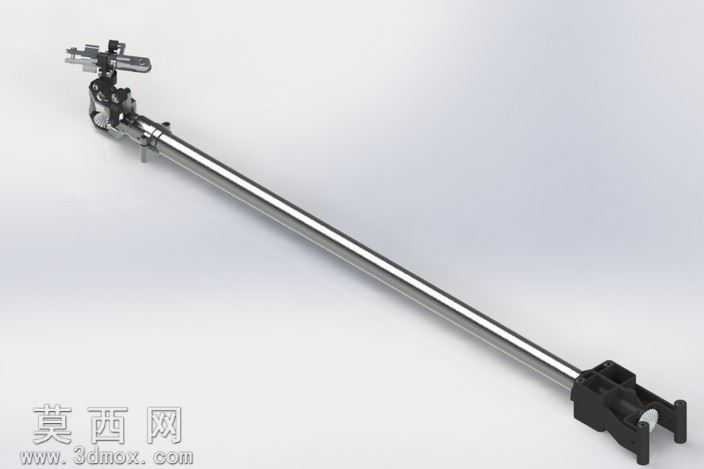

该作品为航模直升机尾旋翼传动系统的扭矩管版本结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循航模传动部件的实际装配逻辑，对每一处连接结构、运动副都做了精准的尺寸约束，确保各部件之间不存在干涉问题，可直接用于后续的结构验证与加工参考。建模阶段首先搭建整体传动的骨架模型，确定扭矩管的轴向定位、锥齿轮的啮合中心距、夹持结构的安装基准，从根源上保证传动链路的同轴度要求，避免后续装配出现传动卡滞的问题。外观渲染部分采用金属材质分层处理，主体承力结构件赋予哑光铝合金材质，通过调整粗糙度与金属度参数还原航模金属配件的细腻磨砂质感；运动铰接部位的紧固件、销轴类零件赋予亮面镀铬材质，突出金属零件的加工精度与结构层次感；夹持固定的受力部件采用黑色硬质阳极氧化材质表现，通过细微的材质色差区分不同功能的结构部件，让整体装配关系一目了然。结构设计上，该总成集成了尾管夹持固定、锥齿轮换向传动、尾旋翼变距操纵的多重功能，扭矩管作为核心传动载体，两端分别设置连接接口，一端承接主旋翼传递来的动力，通过伞形锥齿轮完成90度动力换向，将动力输出至尾旋翼组件；上部的铰接结构集成了变距操纵的滑动副，可通过拉杆驱动实现尾旋翼桨距的精准调节，满足航模飞行过程中的航向控制需求；下部的夹持结构采用对称抱紧式设计，通过紧固件锁紧实现与尾管的可靠固定，同时预留了调节间隙，可根据装配需求调整传动组件的轴向位置，保证齿轮啮合间隙处于合理范围。设计过程中充分考虑航模部件的轻量化需求，在保证结构强度的前提下对非承力部位做了减重优化，同时兼顾了零件的可加工性，所有结构特征均符合常规机加工的工艺要求，不存在无法加工的倒扣或极端薄壁结构，既满足航模飞行时的高强度传动需求，也控制了整体组件的重量，适配450级别航模直升机的动力配置与重量平衡要求。
