SolidWorks辅助视图工程图绘制教学案例

在机械结构设计的全流程中，工程图是连接三维建模与实际加工、装配环节的核心载体，而辅助视图作为解决倾斜结构真实尺寸表达难题的核心制图手段，是每一位结构设计从业者必须熟练掌握的工程技能。日常设计工作中，经常会遇到各类带有倾斜安装面、弯折管路、异形支撑臂的零部件，这类结构如果仅用常规的三视图投影，会出现结构轮廓变形、尺寸标注失真的问题，无法直接指导生产端的加工与检测，这时候就需要通过辅助视图来还原倾斜结构的真实形状与尺寸。

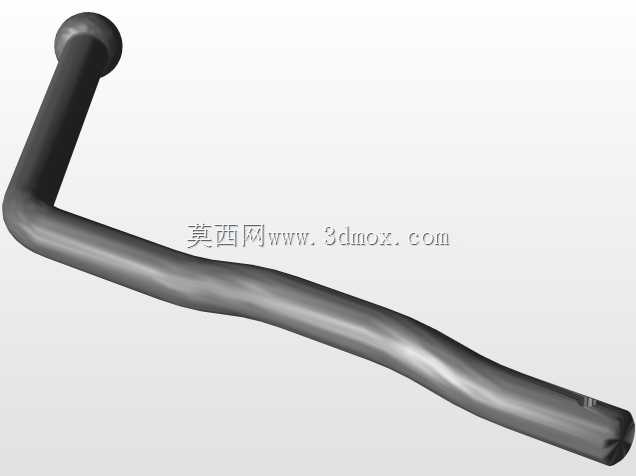

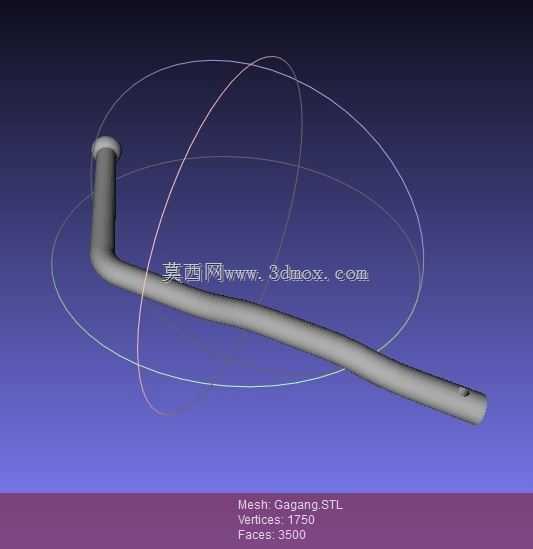

这套教学案例围绕弯折类管路零件的工程图绘制展开，完整覆盖了辅助视图应用的全流程场景。从实际工程需求来看，这类弯折管路广泛应用在液压系统、气动回路、流体输送设备中，管路的弯折角度、各段长度、端面连接位的形位公差，直接决定了管路安装时是否能和接头精准对接，是否会出现安装应力集中导致的管路开裂、密封失效问题。在绘制这类零件的工程图时，首先要明确倾斜结构的投影基准，选定与倾斜表面平行的投影面生成辅助视图，确保视图上呈现的结构轮廓与零件实际形状1:1对应，避免投影变形带来的尺寸读取误差。

设计思路上，这套案例遵循了机械制图的核心逻辑：先通过主视图完整呈现零件的整体弯折走向，确定各段管路的空间位置关系，再针对倾斜的管路段生成对应的辅助视图，在辅助视图上标注倾斜段的实际长度、弯折角度、端面的连接尺寸以及形位公差要求。同时要注意视图之间的投影对应关系，辅助视图与相邻视图的投影连线要保持对齐，方便读图人员快速建立三维结构与二维图纸的对应关系，避免出现读图误解。

从安装边界的角度考虑，这类管路零件的工程图除了表达自身结构尺寸，还需要在辅助视图上明确标注安装端面的法兰或接头连接尺寸、相邻部件的安装避让空间，确保生产端拿到图纸后，能够准确完成管路的弯制、端面加工，装配环节能够直接完成对位安装，不需要现场二次修配。在实际制图过程中，还要注意辅助视图的放置位置，尽量按照投影关系配置在对应倾斜结构的投影方向上，如果受图纸幅面限制需要移动视图位置，必须明确标注视图的投影方向标记，避免读图时出现方向混淆。另外，辅助视图上只需要重点表达倾斜部分的真实结构，其余已经在其他视图上清晰表达的部分可以适当简化省略，在保证结构信息完整的前提下，让图纸更加简洁清晰，减少冗余信息对读图的干扰。对于管路类零件，辅助视图上还要重点标注弯折处的圆角半径，因为弯折半径直接影响管路内部的流体阻力，同时也决定了弯管加工时的工艺参数，是加工环节必须明确的核心参数。
