GV240种子处理加工成套设备三维设计

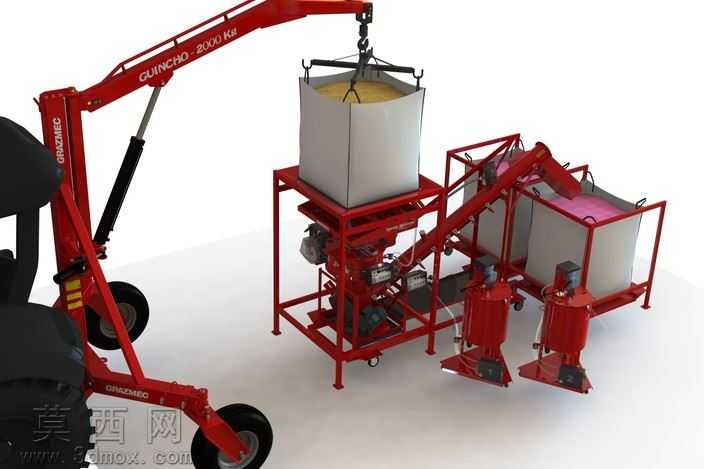

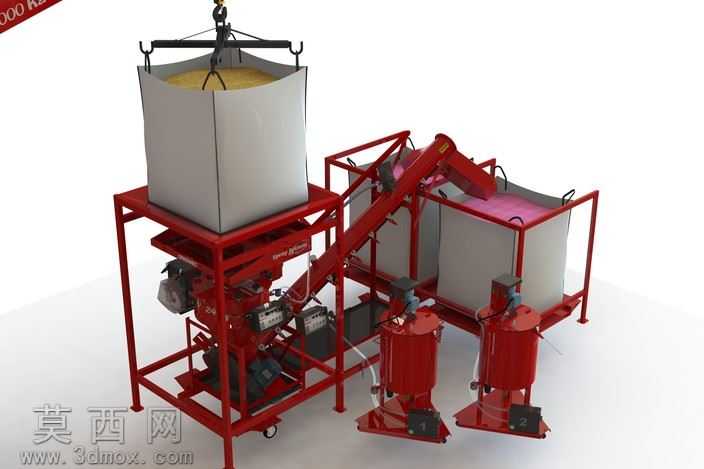

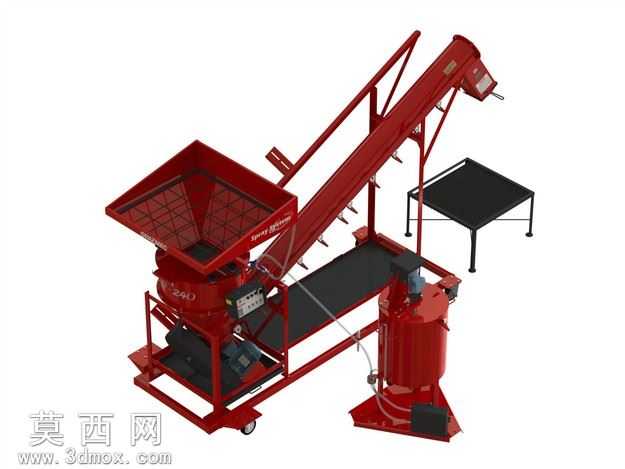

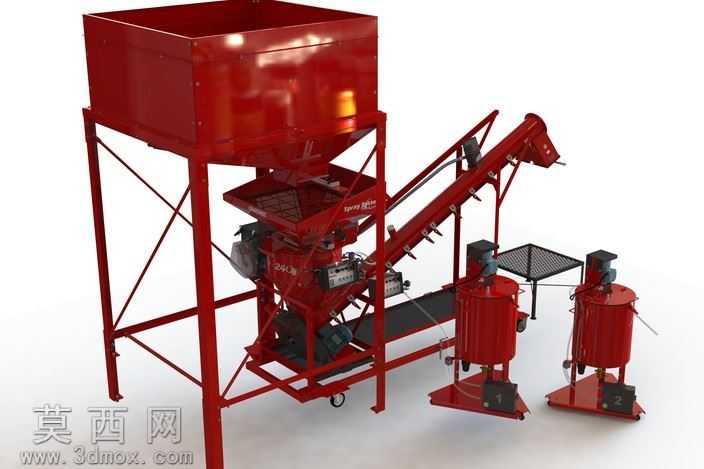

本套GV240种子处理加工设备采用三维参数化建模完成全结构搭建，建模过程中严格遵循农用种子加工装备的实际生产尺寸比例，对整套设备的各个功能模块进行了独立建模后完成总装配，确保各部件之间的装配公差符合机械设计规范，无干涉错位问题。渲染阶段采用工业产品写实渲染方案，主体机架与功能罐体赋予高光泽红色金属烤漆材质，还原农用加工设备的真实外观质感，金属支架部分做了哑光金属材质区分，传动部件、操作平台分别赋予对应工程材质，通过光影调整突出设备的结构层次与立体感，清晰呈现各部件的位置关系与连接方式。整套设备结构设计逻辑清晰，顶部设置大容量方形储料料斗，采用桁架式方管焊接机架作为整体支撑，保证大载重下的结构稳定性；储料斗下方设置计量筛分模块，可实现种子的定量给料与初步筛分除杂；斜置螺旋上料机构衔接计量模块与后续处理单元，螺旋叶片与输送槽的建模还原了实际输送结构的倾角与尺寸，保证种子输送过程的流畅性；设备配套两套独立的药剂搅拌罐体，罐体附带搅拌驱动机构与出料控制结构，可实现种子包衣药剂的均匀调配与精准供给；中间输送段设置操作平台与电控安装位，兼顾设备操作维护的实用性，底部配置万向脚轮与固定支脚，兼顾设备移动灵活性与工作状态下的稳定性。设计过程中围绕种子包衣、拌药处理的核心工艺流程排布各功能模块，优化物料流转路径，减少物料输送过程中的残留与堵塞风险，各功能单元的衔接位置做了导流结构设计，保证种子从储料、计量、输送、拌药到出料的全流程顺畅，同时预留了设备维护的操作空间，符合农用加工设备的实用化设计需求，整套模型完整还原了种子处理成套设备的全部结构细节，可用于设备结构展示、方案演示与后续工程优化参考。
