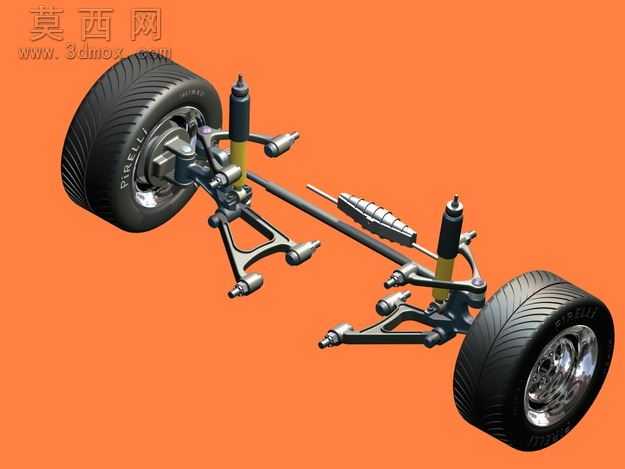

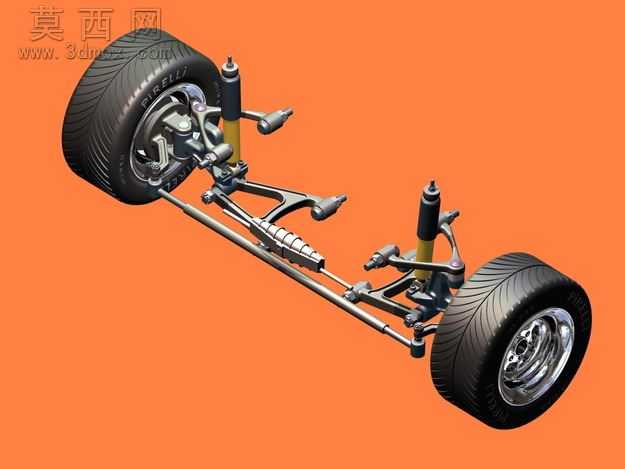

本模型为汽车前悬架系统完整装配三维模型,建模过程严格遵循乘用车辆前悬的实际工程设计逻辑,以双叉臂式独立悬架结构为核心进行全参数化搭建,完整还原了前悬架与车轮、转向机构、减震组件的装配关系。建模阶段首先依据实车底盘布局确定硬点坐标,依次完成上下控制臂、转向节、减震器总成、转向横拉杆、轮毂轴承单元、轮胎轮辋等核心零件的单体建模,每个零件的尺寸参数均参考量产车型的工程规范设定,控制臂的铰接点位置、减震器的安装倾角、转向拉杆的球头活动行程均经过运动干涉校验,确保模型可模拟真实的车轮跳动、转向动作。材质渲染阶段针对不同零件的实际材质进行区分设置:轮胎部分采用带有胎纹细节的橡胶材质,还原倍耐力轮胎的侧壁标识与胎面花纹结构,轮辋采用高亮镀铬金属材质模拟铝合金轮毂的抛光质感;减震器部分区分了阻尼筒的哑光金属材质、减震弹簧的弹簧钢材质与顶部缓冲块的橡胶材质;上下控制臂、转向节等结构件采用铸钢哑光材质,转向横拉杆、球头销等连接件采用亮面金属材质,不同材质的粗糙度、反光度参数经过反复调试,渲染效果可清晰区分各部件的功能属性。结构设计上完整呈现了前悬架的受力传递路径:路面冲击通过轮胎传递至轮毂,经转向节分流至上下控制臂与减震器,最终传递至车身副车架,转向横拉杆与转向节的连接结构可直观展示转向动作的力传递过程,各铰接位置均预留了符合工程标准的装配间隙,避免模型出现静态干涉。模型整体装配层级清晰,子装配体与零件的分组逻辑符合实际生产的装配流程,可用于汽车底盘结构教学、悬架运动仿真分析、零部件结构优化参考等场景,能够直观展示前悬架系统的组成结构与工作原理,帮助学习者快速理解独立悬架的设计逻辑与各部件的功能作用。
