汽车后悬架带转向节与刹车盘结构设计

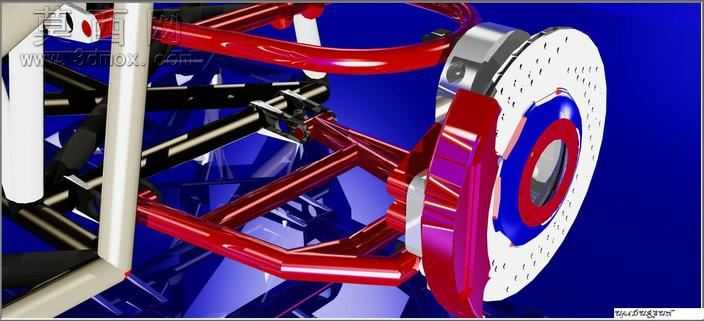

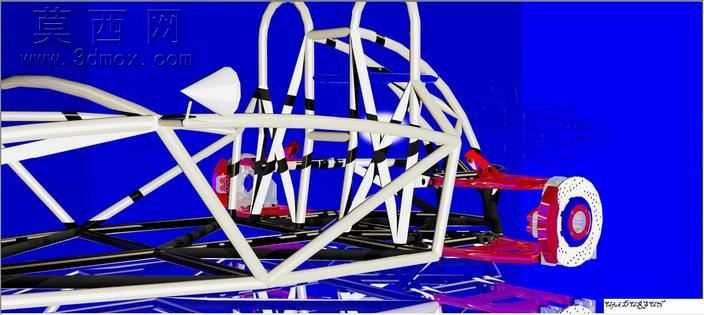

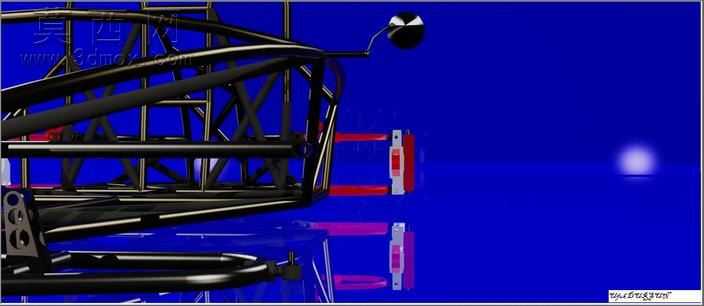

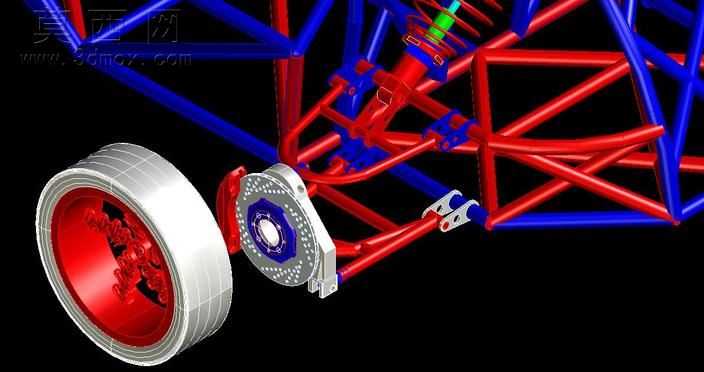

本模型为汽车后悬架集成一臂、转向节与刹车盘的完整结构设计，建模过程中严格遵循汽车底盘系统的工程设计规范，对各部件的装配关系、运动干涉情况做了全面校验。建模阶段先从悬架摆臂的空间点位入手，根据车轮跳动行程、转向角度参数确定硬点坐标，搭建出一臂的主体框架，摆臂采用冲压焊接结构的形态还原，通过曲面建模勾勒出摆臂的变截面轮廓，兼顾轻量化与结构强度要求，摆臂与副车架、转向节的连接位置预留了标准衬套安装位，还原了实车的柔性连接设计。转向节部分按照轮毂轴承安装、制动卡钳固定、摆臂连接、转向拉杆衔接的多接口需求进行实体建模，各安装面的平面度、安装孔的同轴度都按照机加工精度要求做了特征约束，转向节的异形轮廓通过多段草图拉伸、放样组合成型，精准还原了承载式车身后悬架转向节的结构形态。刹车盘采用通风打孔盘的结构设计，盘面的散热通风道、制动摩擦面的打孔阵列都做了精细化建模，刹车盘与轮毂的连接法兰、定位止口特征完整，配套的制动卡钳模型还原了钳体、活塞、摩擦片的装配关系，卡钳与转向节的安装支架位置精准匹配。渲染阶段对不同部件赋予了对应材质：悬架摆臂采用高亮红色金属漆材质，还原改装车型的摆臂涂装效果，金属漆面添加了清漆层的反射效果，呈现出光滑饱满的漆面质感；转向节、卡钳支架采用铸钢材质，添加了细微的铸造纹理与哑光金属质感，区分于机加工部件的高光质感；刹车盘摩擦面采用灰铸铁材质，添加了细微的摩擦纹理与使用痕迹，通风道内部做了阴影处理突出结构层次；连接螺栓、衬套等标准件分别赋予镀锌、橡胶材质，提升模型的真实感。整个装配模型完成了静态干涉检查，各部件在车轮上下跳动、转向动作的极限位置均无干涉，结构逻辑符合汽车底盘的设计原理，可用于汽车结构教学、底盘改装方案验证、悬架运动学仿真参考等场景，模型的各部件特征完整，可拆分导出单独零件用于工程分析或二次设计。
