轿车悬架系统三维结构设计模型

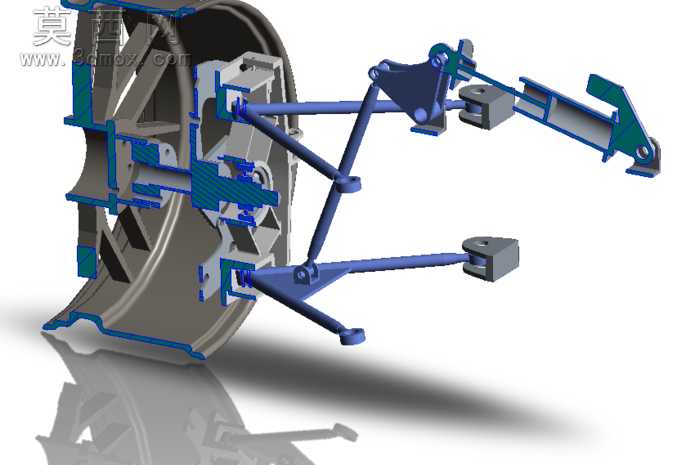

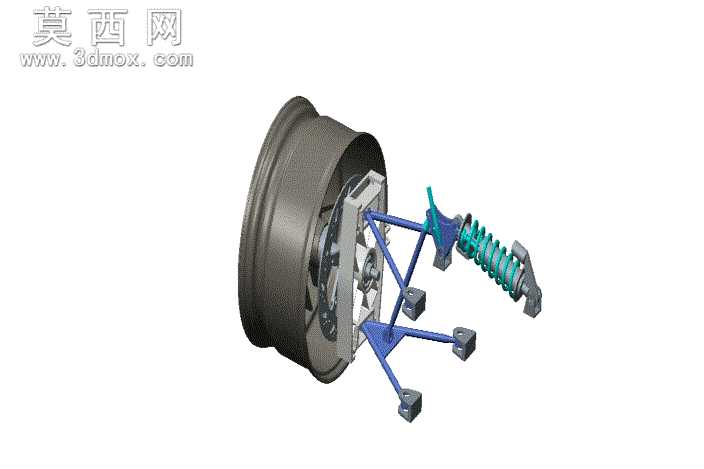

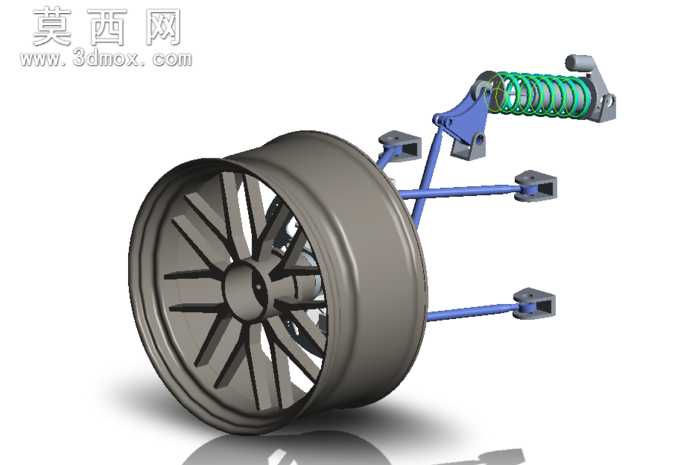

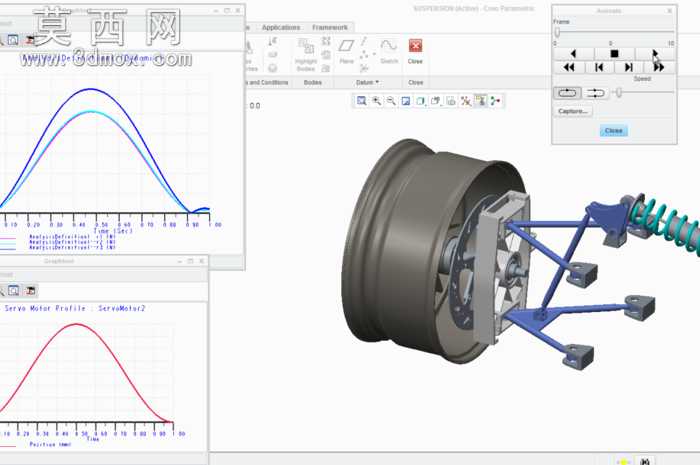

本模型为轿车悬架系统的三维结构设计成果，建模过程中针对悬架的核心功能需求完成了全部件的精细化还原，整体结构围绕车轮与车身的连接承载、震动过滤、动态工况适配三大核心目标搭建。建模阶段首先完成了轮毂安装基座的结构绘制，精准还原了轮毂与转向节的配合接口，保证轮端连接结构的装配合理性；随后完成多根控制摆臂的结构建模，每处摆臂的铰接点位置、安装固定座的结构都经过尺寸校准，还原了悬架多连杆结构的几何运动关系，确保跳动过程中轮端定位参数的变化符合设计逻辑。减震部件作为悬架的核心功能组件，建模时还原了螺旋弹簧的螺旋升角、圈数与线径参数，匹配减震器筒体的安装角度与连接支架结构，同时还原了减震器与摆臂、车身连接点的铰接结构，保证减震组件的受力传递路径清晰准确。模型还对制动盘、轮边防护结构等附属部件做了对应还原，各部件之间的装配间隙、运动避让空间都经过校验，可直观展示悬架在车轮跳动过程中的结构运动状态。材质渲染阶段，针对不同部件做了区分处理：摆臂结构采用金属钢材质渲染，还原钢制冲压摆臂的哑光金属质感；螺旋弹簧采用亮面金属漆材质，突出弹簧的曲面反光特性；轮毂部件采用深灰金属材质，还原铸铁轮毂的厚重质感；减震器的防尘套、缓冲块等橡胶部件采用哑光橡胶材质，通过材质差异清晰区分不同功能的组件，让整体结构展示更具层次感。本模型未做过度的标准化冗余设计，核心聚焦悬架的动态运动逻辑展示，可用于悬架结构原理演示、轮边动态受力分析场景，能够直观呈现车辆在不平路面行驶时，悬架通过摆臂摆动、弹簧压缩吸收震动的工作过程，帮助理解悬架结构如何兼顾车轮定位稳定性与乘坐舒适性，为悬架结构的教学、原理展示提供清晰的三维可视化参考。
