同轴式二级行星齿轮减速箱结构设计

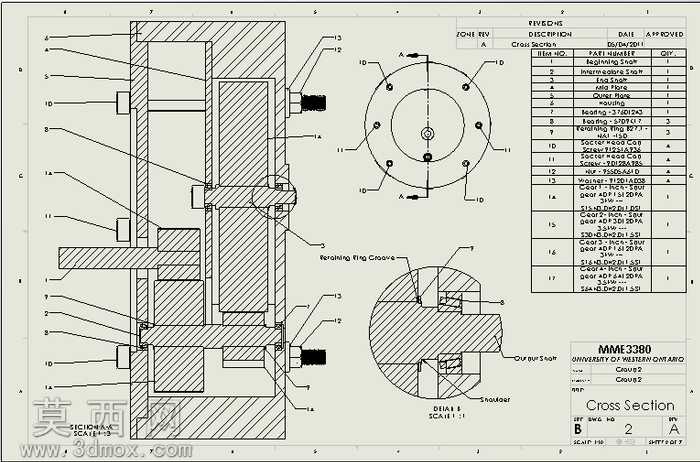

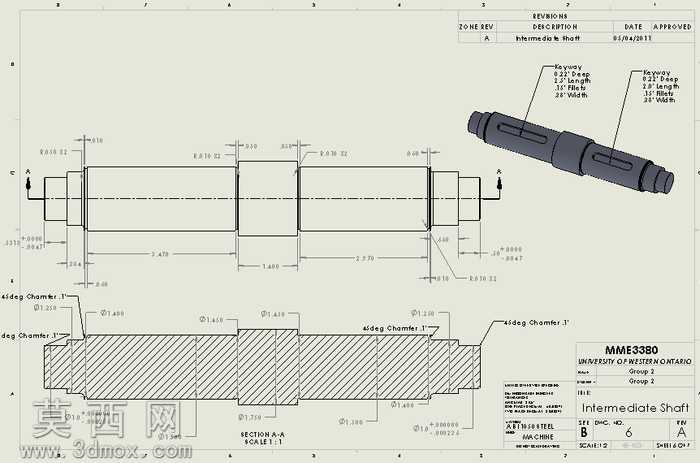

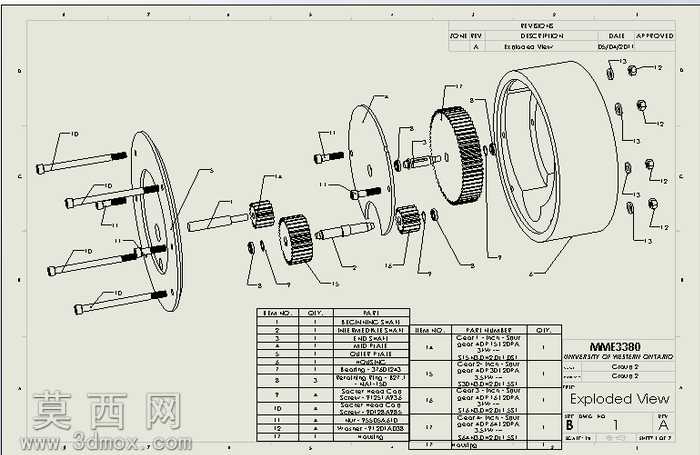

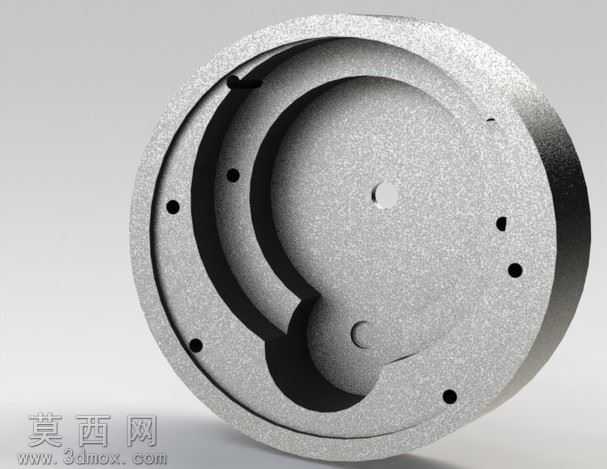

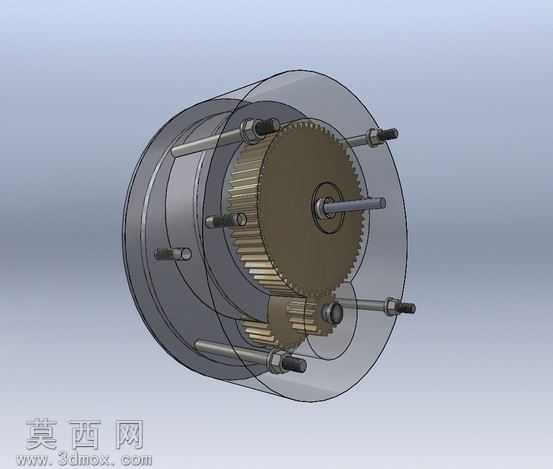

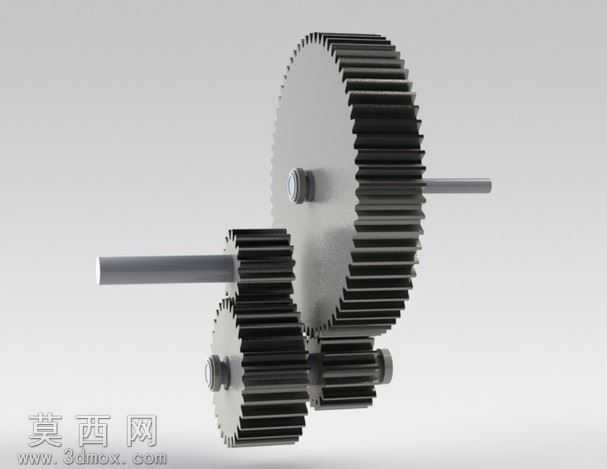

本作品为同轴布局的二级行星齿轮减速箱三维建模成果，建模过程严格遵循行星齿轮传动的设计规范，先完成整体传动方案的参数匹配计算，确定各级齿轮的模数、齿数、压力角、变位系数等核心参数，保证各级传动比分配合理，载荷分布均匀，传动效率符合设计预期。建模阶段首先搭建整体装配基准，以输入输出轴的公共轴线为核心装配参考，依次完成太阳轮、行星轮、内齿圈、行星架、箱体端盖、连接紧固件等所有零部件的参数化建模，每个零件的尺寸均经过干涉校验，确保各运动部件在运转过程中无卡滞、无碰撞，静态装配间隙控制在合理公差范围内。渲染环节采用半透明材质处理外箱体结构，可清晰展示内部多级齿轮的啮合状态与传动路径，金属材质的齿轮、轴类零件添加了符合实际加工的表面质感，紧固件、定位销等标准件还原了真实工业零件的外观细节，整体渲染效果兼顾结构展示性与视觉真实感。结构设计上采用二级行星传动架构，相比普通定轴齿轮箱拥有更紧凑的轴向尺寸，同体积下可承载更大传动扭矩，输入输出同轴的布局形式可适配更多安装场景，行星轮的均载设计通过合理的行星架定位结构实现，保证多个行星轮均匀分担载荷，延长齿轮使用寿命。设计过程中充分考虑了装配工艺性，所有连接螺栓的安装位置预留了足够的操作空间，轴承安装位、密封槽位的尺寸均符合对应标准件的安装要求，内部润滑通道的预留位置也在建模中做了对应体现，整体模型可直接用于传动原理演示、结构方案评审、后续工程图转化等场景，完整还原了二级行星齿轮箱的核心结构特点与传动逻辑。
