SolidWorks装配入门教学操作演示组件

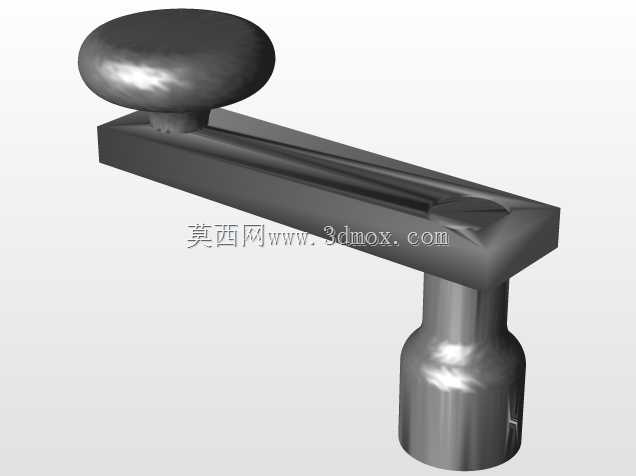

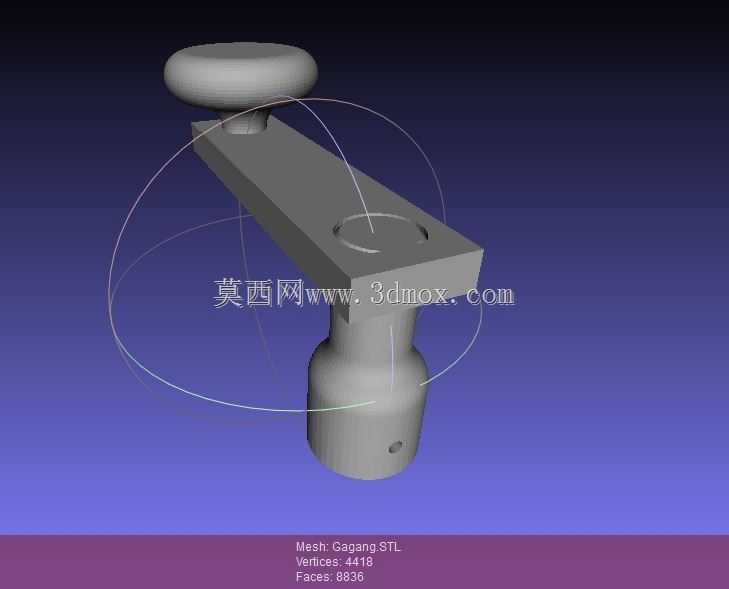

这套装配演示组件围绕基础手动操作类机械结构展开，核心由带红色操作握柄的摆臂、底部回转支撑基座、连接销轴三个核心部分构成，主要用于三维装配设计的入门实操练习，覆盖从零件插入、配合约束添加到装配体校验的全流程基础操作，适合刚接触三维设计的从业者熟悉装配环境下的各类操作逻辑。从实际应用场景来看，这类摆臂式手动操作结构常见于小型工装夹具的锁紧机构、小型设备的档位切换拨杆、简易阀门的手动操控端，核心作用是通过人手施加的摆动力，带动末端连接的执行件完成直线或回转动作，实现工位切换、锁紧释放、通路启闭这类基础功能。设计思路上，整个组件采用了最基础的装配约束逻辑，握柄与摆臂采用过盈配合嵌入固定，保证操作时握柄不会与摆臂发生相对转动；摆臂与基座之间通过同轴心配合实现回转自由度，同时添加端面重合配合限定轴向窜动间隙，预留0.02mm的转动间隙保证摆臂转动顺畅无卡滞，这类间隙设定也是手动操作类结构的常规设计值，既不会因为间隙过大出现晃动，也不会因为间隙过小导致转动卡涩。从安装边界来看，基座底部设计有标准安装孔位，可通过螺栓直接固定在设备台面或工装基板上，整体摆臂的回转行程覆盖0到90度范围，操作端握柄的高度距离安装基面约120mm，符合人手立姿操作的舒适高度范围，不需要额外加装延伸杆即可直接操作。组件的外形没有多余的装饰结构，所有棱边都做了R1的倒角处理，避免操作时划伤操作人员，握柄采用圆弧顶面设计，增大与手掌的接触面积，长时间操作也不会产生明显的压痕。在装配练习过程中，从业者可以通过这套组件熟悉原点对齐、零部件插入、配合约束添加、零部件隐藏与显示、装配体干涉检查这些基础操作，理解固定零部件与浮动零部件的区别，掌握自上而下和自下而上两种装配建模的基础逻辑，也可以基于这套基础结构拓展添加弹簧定位、档位卡槽等结构，延伸出更多实际可用的手动操作机构。这类基础装配结构虽然简单，却是很多复杂手动操作设备的核心基础单元，很多工装夹具、检测设备的手动操作端都是在这类结构的基础上拓展功能而来，掌握这类结构的装配约束逻辑与设计要点，能为后续复杂装配体的设计打下扎实的基础。
