斯巴鲁EG33涡轮增压进气歧管结构设计

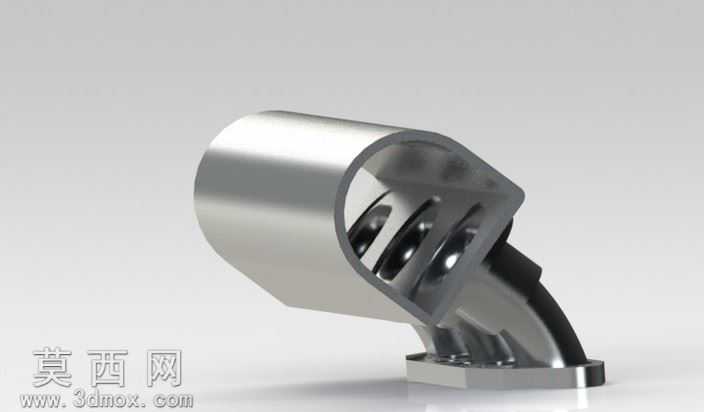

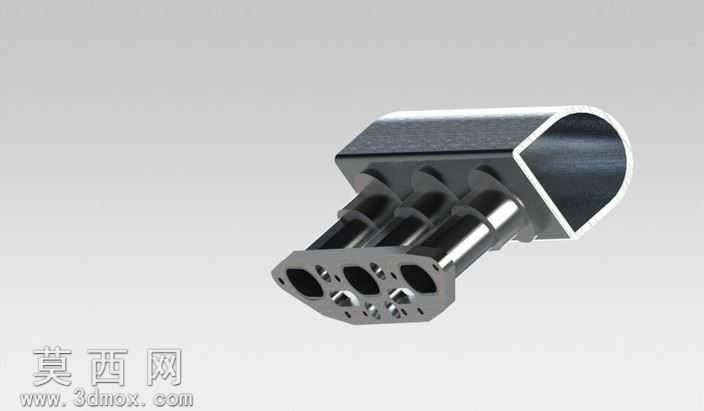

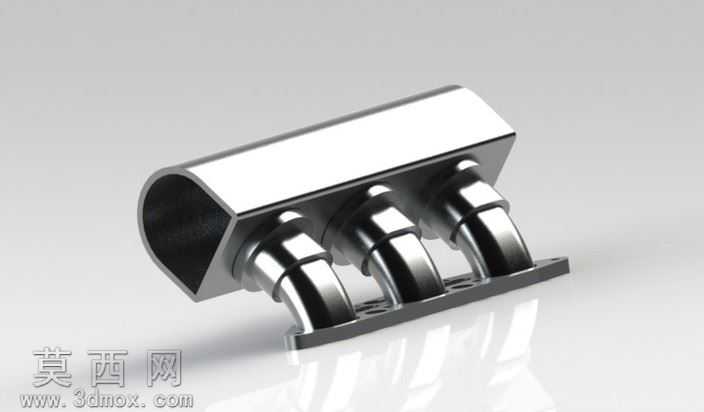

本作品为适配斯巴鲁EG33动力单元的涡轮增压进气歧管三维设计，建模阶段依托参数化三维设计逻辑完成全结构搭建，首先梳理涡轮增压系统对进气歧管的流量分配、承压能力、安装适配性核心需求，确定弯管过渡段、稳压腔、进气接口、安装法兰的基础轮廓参数。建模过程中先绘制进气入口端的圆形截面基准，沿气流走向构建平滑的弯管引导路径，对弯折段做曲率连续优化，避免气流在弯折处产生紊流压损，保证各气缸进气的均匀性；稳压腔部分采用类弧形腔体结构，腔体壁厚按照涡轮增压工况的承压要求做均匀设定，内部预留气流缓冲空间，匹配涡轮增压器的大流量进气输出特性。与气缸盖连接的安装法兰面严格匹配EG33机型的缸盖接口尺寸，法兰上的螺栓孔位、密封槽结构按照实机安装标准做精准定位，保证装配后的密封性能，避免增压工况下出现漏气问题。歧管侧面集成的进水口结构，用于衔接发动机冷却回路，通过水冷方式降低进气温度，提升进气充量效率，进水口的接口尺寸、安装角度均按照车载冷却系统的管路匹配要求设计。材质渲染阶段采用金属质感的铝合金材质表现，还原进气歧管常用的铸铝基材视觉效果，对金属表面做细微的磨砂质感处理，法兰安装面做高光切削面的质感区分，弯管与腔体衔接处做圆角过渡处理，既避免应力集中问题，也让整体结构线条更流畅。设计过程中参考成熟的罗斯机器组件适配逻辑，对歧管的安装固定位做加强筋结构设计，提升整体结构刚性，降低发动机运行过程中的振动形变风险，整体结构在满足进气性能要求的同时，兼顾了加工工艺性与装配便利性，可直接用于动力改装方案的结构验证、装配模拟以及相关教学演示场景。
