带移动托盘的珩磨油缸结构设计

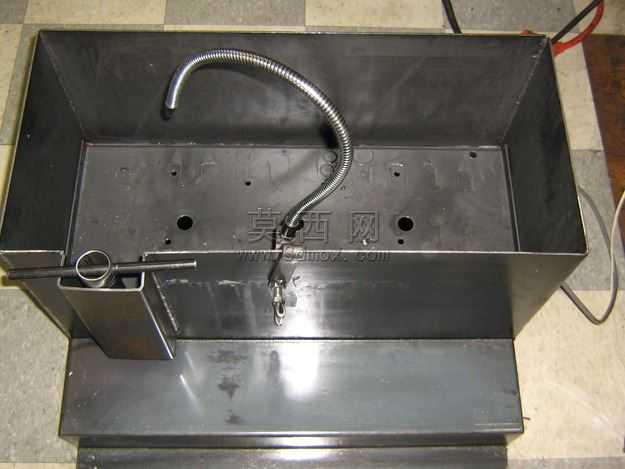

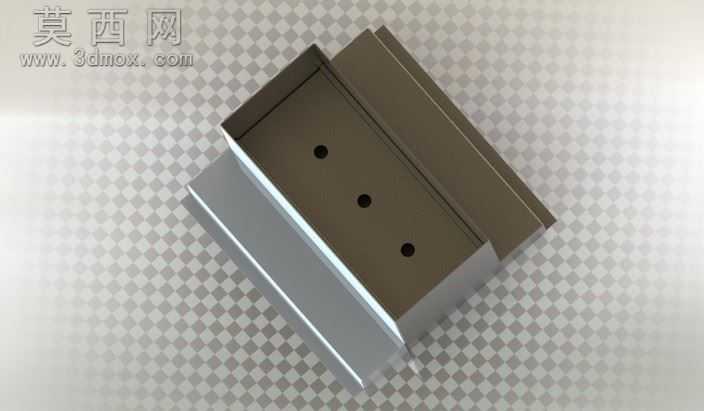

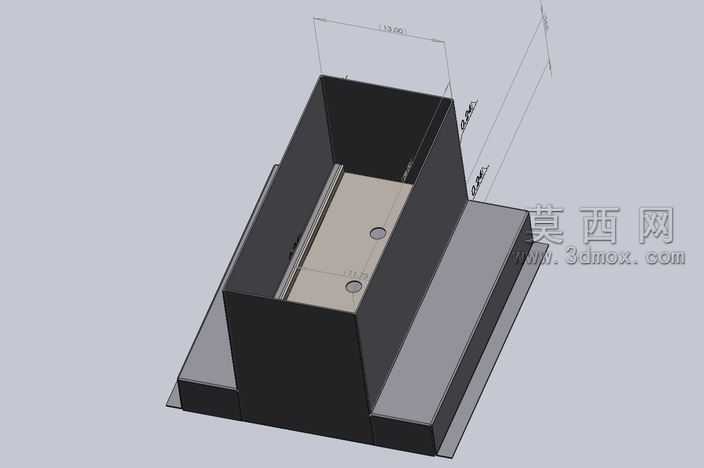

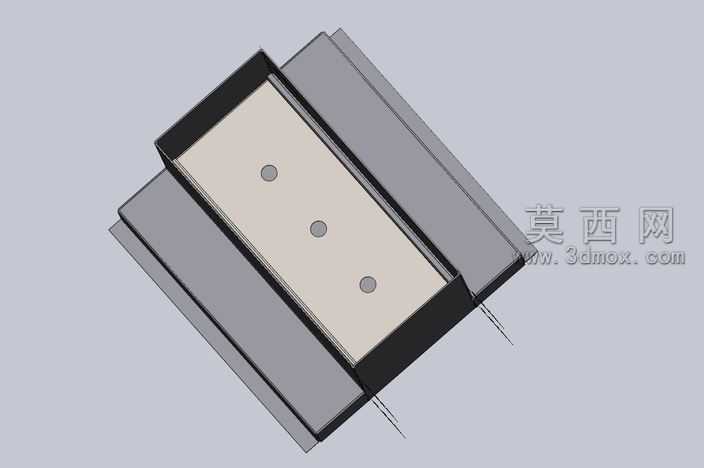

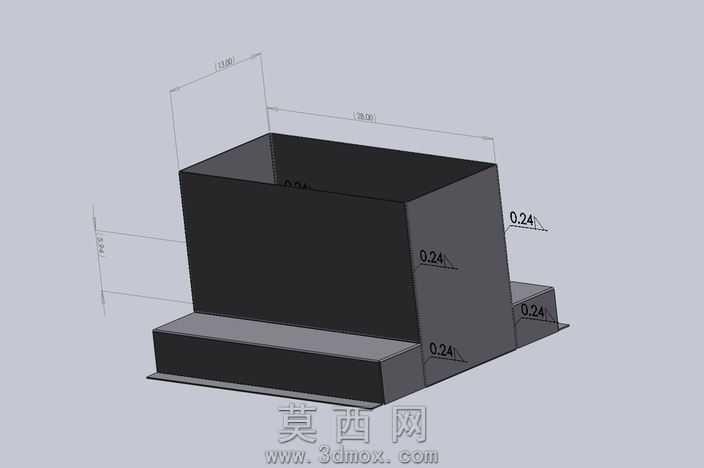

本作品为珩磨油缸配套可移动托盘的三维结构设计，建模过程依托参数化三维设计软件完成，整体采用自底向上的建模思路，先拆分各个功能部件分别建模再完成总装配。首先针对油缸珩磨作业的承载需求设计托盘主体结构，托盘采用钣金折弯工艺成型，建模时精准还原了钣金折弯的圆角参数、折弯余量以及板材厚度，侧壁的折边结构既提升了托盘整体的结构刚性，也能避免作业过程中珩磨介质、金属碎屑的洒落。托盘承载面均匀开设三个定位安装孔，建模时严格按照孔位的同轴度、位置度公差要求绘制，保证后续油缸安装时的定位精度，孔口做了倒角处理，既去除了加工锐边，也方便安装紧固件时的导入。材质设置上，托盘主体采用磨砂金属材质，还原了冷轧钢板经钣金加工后的哑光金属质感，调整材质的粗糙度、反射率参数，模拟真实金属表面的细微漫反射效果，边缘折弯处做了轻微的高光处理，体现钣金折弯后的应力形变带来的表面质感差异。结构设计上充分考虑了珩磨作业的工况需求，托盘的侧边折边高度经过合理测算，既不会干涉珩磨头的进给动作，也能有效阻挡作业过程中的飞溅物，整体结构简洁实用，没有冗余的设计特征，所有的棱边都做了圆角过渡处理，避免应力集中的同时也符合机械加工的工艺要求。建模过程中同步验证了结构的可加工性，所有特征都适配常规的钣金加工、钻孔加工工艺，不需要特殊的定制刀具即可完成生产，装配过程中也校验了各个部件的干涉情况，确保托盘与珩磨油缸的安装配合间隙合理，安装后整体结构稳定，能够承载油缸珩磨作业时的工作载荷，同时移动托盘的设计也方便油缸在不同工位之间的转运，适配柔性喷管电泵的配套使用需求。
