川崎摩托车发动机曲轴三维结构设计

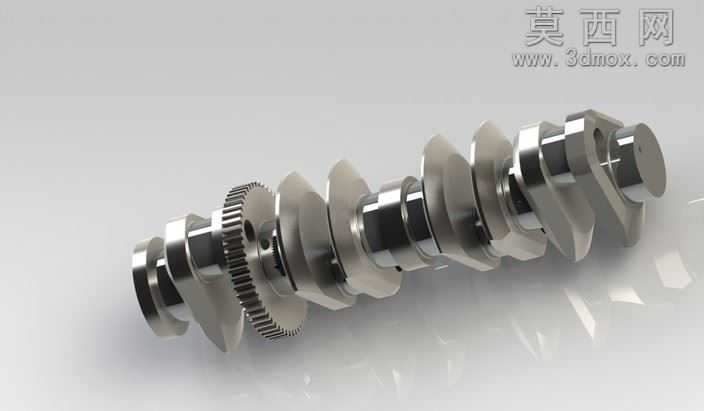

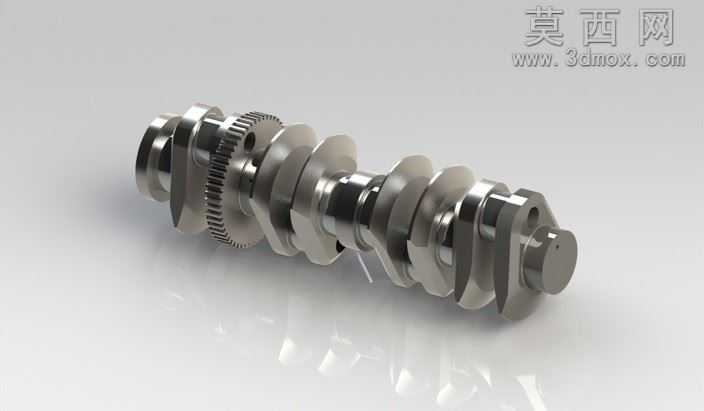

本模型为川崎摩托车发动机配套的链条驱动式曲轴，建模过程依托三维参数化设计软件完成，首先依据KZ系列川崎摩托发动机原型的70毫米冲程设计参数，搭建曲轴的整体骨架基准，依次完成主轴颈、曲柄销、平衡曲柄臂、正时驱动齿轮的特征绘制。建模阶段严格遵循滚子轴承曲轴转换为轴承长中风结构的设计逻辑，对各段轴颈的同轴度、曲柄销的偏心距做精准参数约束，还原真实曲轴的配重平衡结构，确保曲柄臂的配重块轮廓与实际部件的动平衡设计相匹配，同时还原轴端用于配气正时驱动的链轮齿形细节，对齿面的渐开线轮廓做精细化特征处理，保证传动结构的啮合形态还原准确。材质渲染阶段，对曲轴主体赋予高抛光合金钢材质，调整金属材质的反射率与粗糙度参数，还原锻钢曲轴经精加工后的金属光泽与表面质感，对链轮齿面、轴颈配合面做差异化材质处理，区分加工面与非加工面的视觉效果，搭配半透明浅灰色展示背景，通过柔和的环境打光突出曲轴的立体结构与曲面过渡细节。结构设计上，该曲轴适配常见汽车轴瓦与连杆部件，兼容本田系列汽车同规格连杆尺寸，设计阶段充分考虑普通轴承的加工工艺可行性，预留高压润滑所需的油道结构空间，各曲柄臂的配重角度经过排布优化，可抵消活塞连杆组往复运动产生的惯性力，满足发动机高转速运转下的动平衡要求，整体模型完整还原了该型曲轴的装配特征与结构细节，可用于发动机结构教学、动力系统改装方案验证、相关零部件的干涉检查等场景，能够直观展示四冲程摩托车发动机曲轴的动力传递逻辑与结构设计要点。
