雅马哈发动机气门组件结构设计

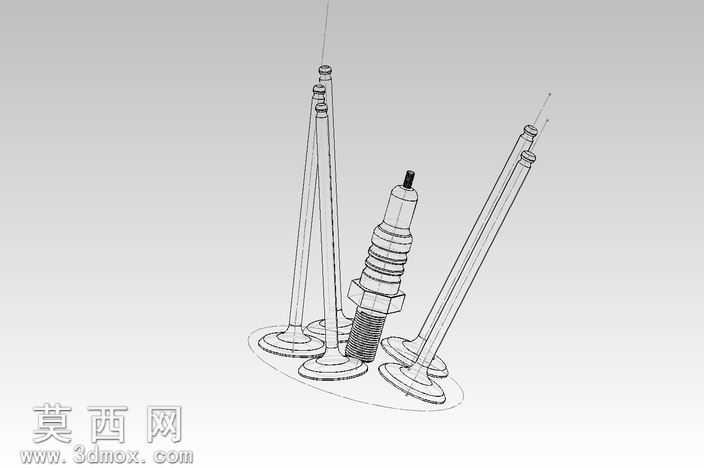

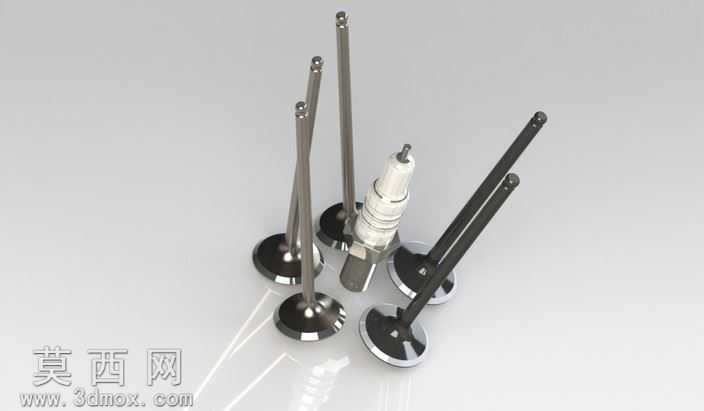

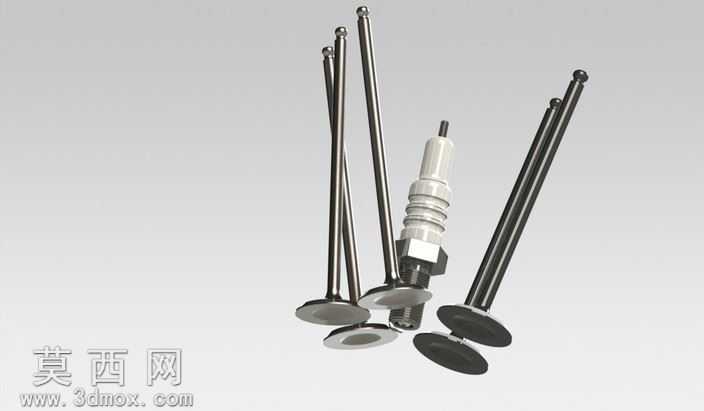

本作品为雅马哈单缸发动机配气端气门与火花塞组件的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格参照小排量高转速发动机的真实尺寸比例搭建，保证各部件的装配间隙与相对位置完全符合实机布局逻辑。建模阶段首先完成各零件的独立特征构建：进排气门分别采用不同直径的盘部轮廓设计，进气门盘部尺寸略大于排气门，适配小排量发动机的进气充量需求，气门杆部做等直径圆柱特征，杆端保留锁夹安装的环形卡槽结构，盘部与杆部的过渡圆角做平滑处理，还原真实零件的应力分散结构；火花塞模型完整还原接线螺母、陶瓷绝缘体、金属壳体、密封垫圈、电极的多层结构，陶瓷段的多棱防滑结构、金属壳体的六角拆装位都做了精细化特征刻画，保证外观与真实零件一致。装配阶段严格按照雅马哈X1发动机的缸头布局完成定位，四支气门呈斜置角度排布，两支进气门、两支排气门分别对应进排气道位置，气门杆部轴线与缸头安装面呈标准夹角，火花塞布置在气门组中心位置，电极端朝向燃烧室中心，还原实机的点火位置设计。渲染阶段采用KeyShot完成材质与光影调试：气门盘部与杆部采用抛光金属材质，添加轻微的使用磨损质感，还原进排气门长期受高温气流冲刷的金属色泽；火花塞的陶瓷绝缘体采用高白度哑光陶瓷材质，金属壳体采用镀锌哑光金属材质，电极部分采用耐高温镍基合金材质；背景采用浅灰色哑光地面，添加柔和的顶光与侧光组合，投射出清晰的软阴影，突出各部件的轮廓与装配关系，整体渲染效果清晰展现配气组件的布局逻辑与零件细节，可用于发动机结构教学、改装方案演示、维修装配参考等场景，模型各零件可单独编辑，支持后续的运动仿真、受力分析等拓展操作。
