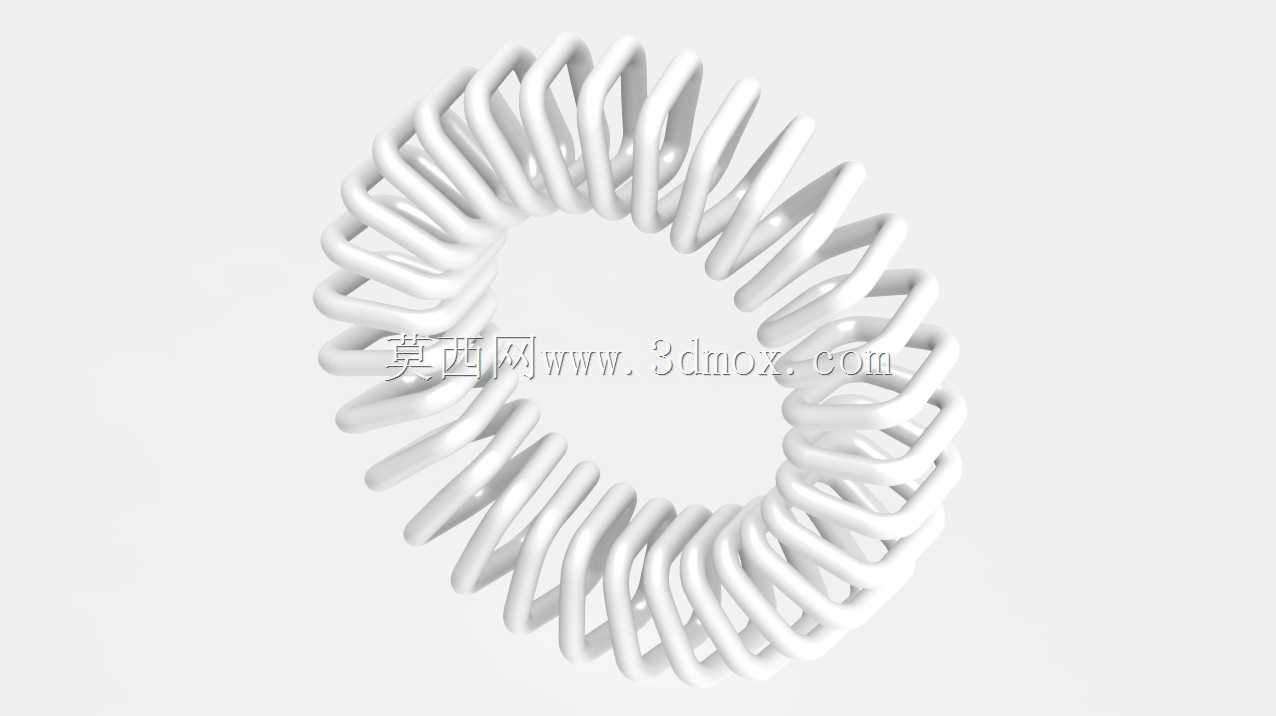

环形矩形截面螺旋压缩弹簧结构设计

　　这类环形布置的矩形截面弹簧，在紧凑安装空间的缓冲、复位场景中应用十分广泛，不同于常规圆柱螺旋弹簧的直线施力路径，环形排布的结构可以将弹性力均匀分布在圆周方向，适配需要周向均布弹力的装配工位。从实际工程使用场景来看，这类弹簧常被用在旋转机构的端面缓冲、快装夹具的周向压紧、环形密封结构的预紧等位置，相比圆形截面弹簧，矩形截面的材料利用率更高，相同安装空间下能提供更大的刚度，吸收冲击载荷的能力也更强。

　　设计这类弹簧的时候，首先要明确安装边界的尺寸约束：环形中径需要完全匹配安装基座的环形槽尺寸，弹簧的轴向自由高度要预留足够的压缩行程，同时要保证压并高度不超过安装腔的轴向深度，避免弹簧压并后出现刚性接触损伤配合零件。矩形截面的簧丝截面长宽比需要根据载荷特性调整，需要大刚度、小行程的场景可以适当增大截面径向宽度，需要较长缓冲行程的场景则要控制截面厚度，避免卷绕成型时内侧应力集中超出材料许用应力。

　　卷绕成型的工艺性是设计阶段必须考量的重点，环形螺旋的曲率变化不同于圆柱弹簧，每一圈的弯曲半径都要匹配环形中径，卷绕时要控制内侧材料的压缩变形量，避免成型后出现内侧褶皱、外侧开裂的缺陷，热处理环节要保证整圈弹簧的硬度均匀，避免不同位置弹力偏差导致工作时出现偏载。实际装配时，这类弹簧通常需要配合导向结构使用，要么在弹簧内圈设置环形导向凸台，要么在外圈设置限位挡边，防止压缩过程中弹簧出现径向窜动，导致弹力偏移、卡滞甚至弹出的问题。

　　从功能特性来看，矩形截面弹簧的刚度线性区间更宽，在额定压缩行程内弹力输出更平稳，不会像部分圆形截面弹簧在大压缩量下出现刚度陡增的情况，适合对压紧力稳定性要求较高的工位。同时矩形截面的侧面与安装槽的接触面积更大，工作时的散热条件更好，长期反复压缩工况下的应力衰减更慢，使用寿命比同规格圆形截面弹簧高出不少。在选型替换时，不能单纯按照线径参数匹配，需要结合实际安装空间的环形尺寸、所需总弹力、工作行程三个核心参数核算，确保替换后弹簧的预压量、最大压缩量都在设计允许范围内，避免出现预紧不足导致密封失效、或者压缩过量导致弹簧永久变形的问题。
