救援指战多地形轮足机器人结构设计

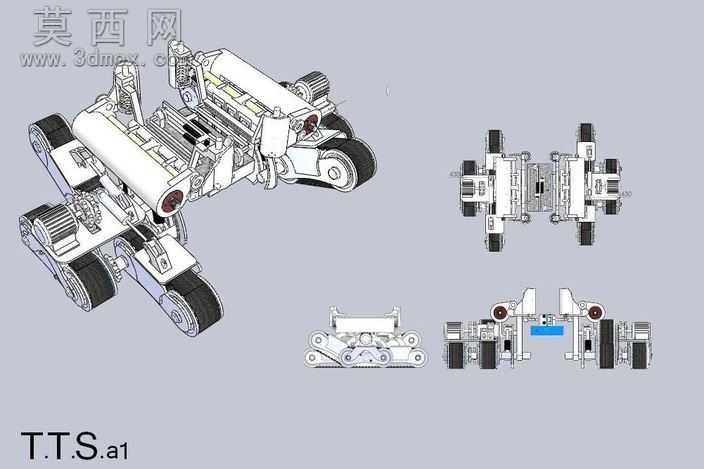

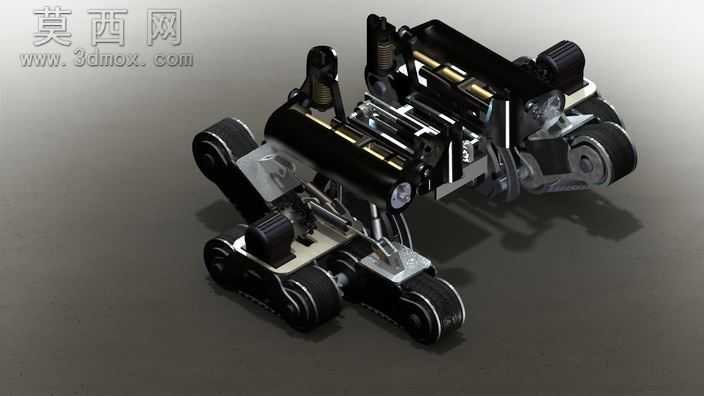

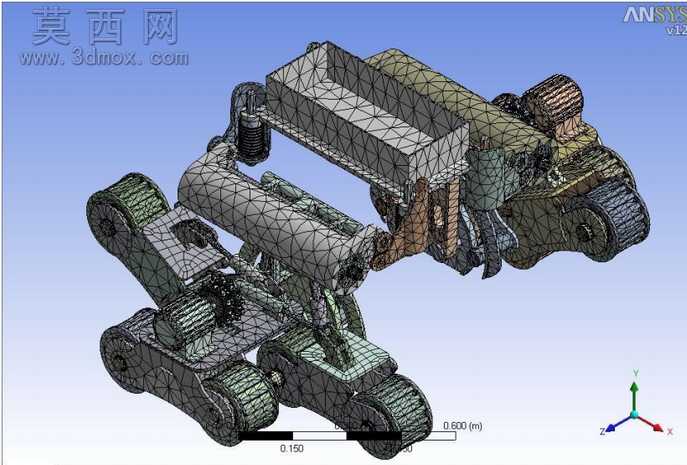

本作品为面向复杂灾害场景设计的救援指战机器人三维建模成果，整体采用模块化设计思路完成全结构搭建，建模过程中对每一处运动关节、传动结构都做了完整的参数化定义，可直接用于后续运动仿真与结构优化。模型主体采用多组轮足复合式移动机构，每组行走单元集成了独立的悬挂减震结构与驱动轮组，既保留了轮式结构在平整路面的高速移动能力，也可通过足式关节的角度调整，适配废墟、陡坡、障碍堆叠等非结构化救援场景，解决传统轮式救援机器人越障能力不足的痛点。建模阶段对传动链路做了精细化还原，从驱动电机的安装位、传动连杆的铰接点到履带/轮组的配合公差都做了严谨的参数匹配，所有铰接位置都预留了标准的转动副约束，可直接导入仿真环境完成步态规划、越障性能测试。外观渲染阶段针对机器人不同部件做了差异化材质赋予：主体承重框架采用高强度哑光金属材质，还原特种装备的厚重质感；减震弹簧部件做了金属拉丝与镀锌质感处理，清晰呈现弹性元件的结构细节；轮组外层的防滑橡胶材质做了纹理与哑光漫反射调整，还原橡胶轮胎的真实触感；内部的传动杆件、液压支撑结构分别赋予了不同粗糙度的金属材质，通过光影层次区分不同功能部件，让整体渲染效果兼具工业真实感与结构辨识度。设计过程中充分考虑救援场景的实际需求，整体结构采用对称式布局，重心控制在机身几何中心位置，保证在倾斜坡面、障碍跨越过程中的机身稳定性；机身预留了充足的载荷安装位，可根据救援任务需求加装生命探测模块、通讯中继设备、小型救援机械手等功能组件，兼顾移动性能与任务拓展能力。每一处连接结构都参考了工业级紧固件的标准尺寸建模，螺栓、铰接轴、限位结构都做了等比例还原，没有出现结构干涉或者运动死点，模型完成度高，既可以作为特种救援机器人的概念设计方案参考，也可用于机器人教学、竞赛方案验证等场景，为轮足复合式救援机器人的结构设计提供完整的三维参考依据。
