仿生六足蜘蛛行走机器人结构设计

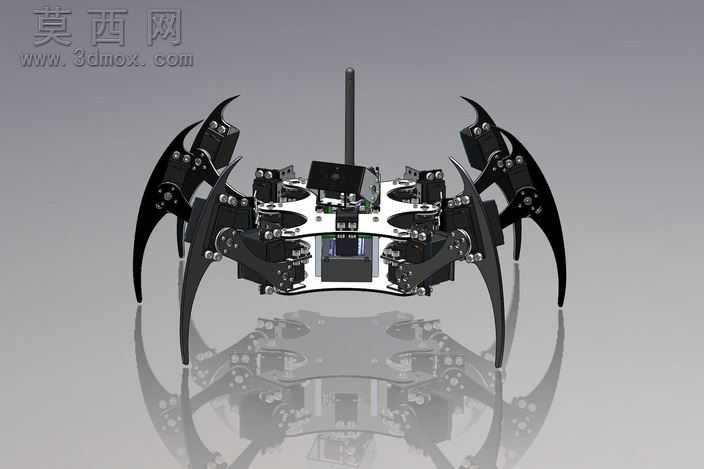

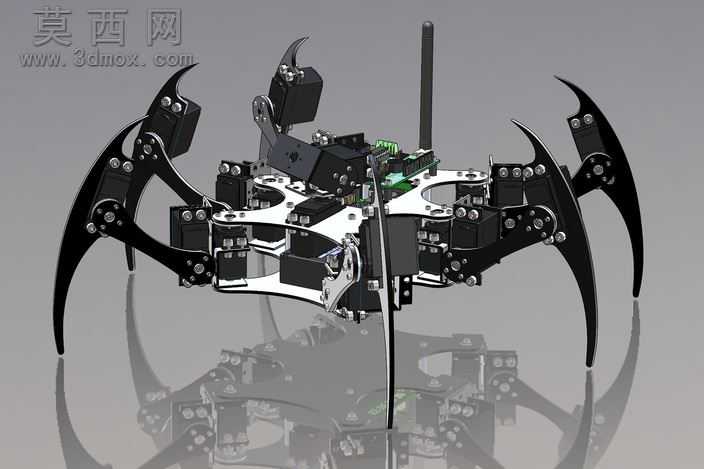

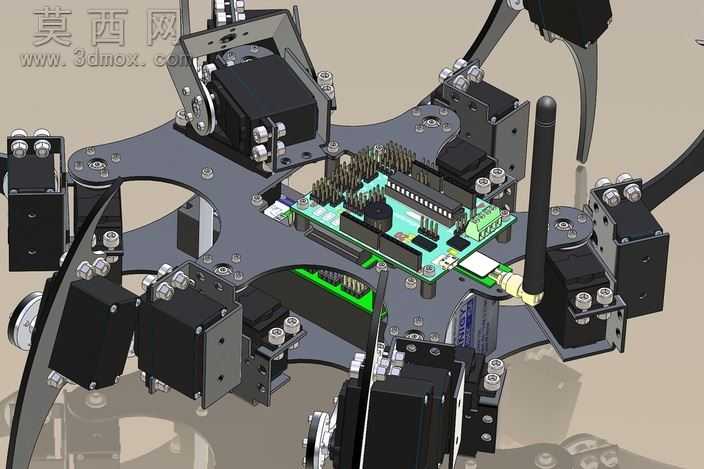

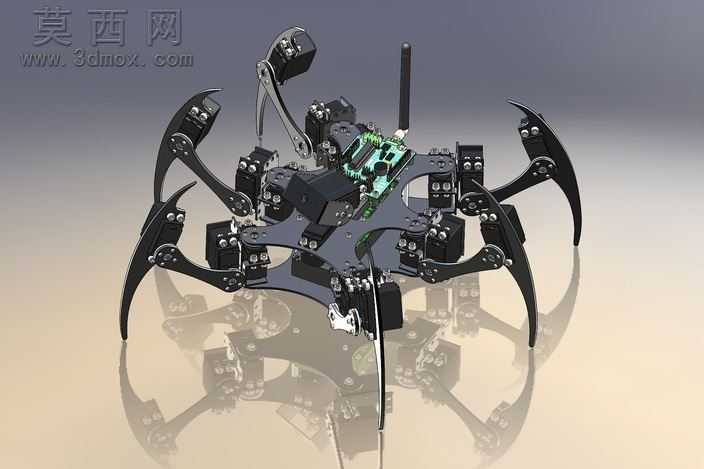

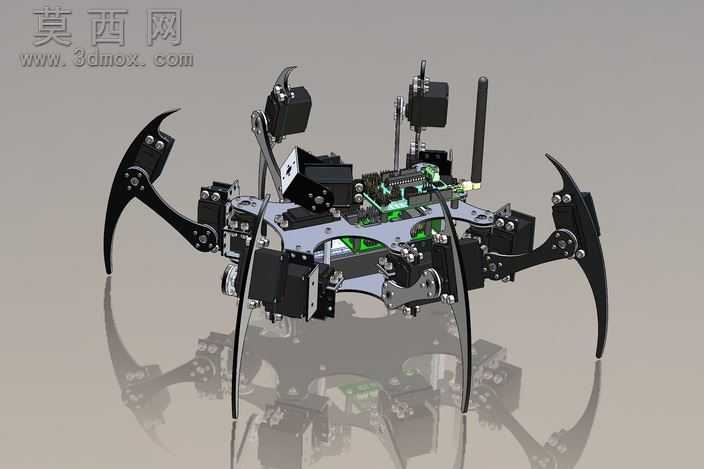

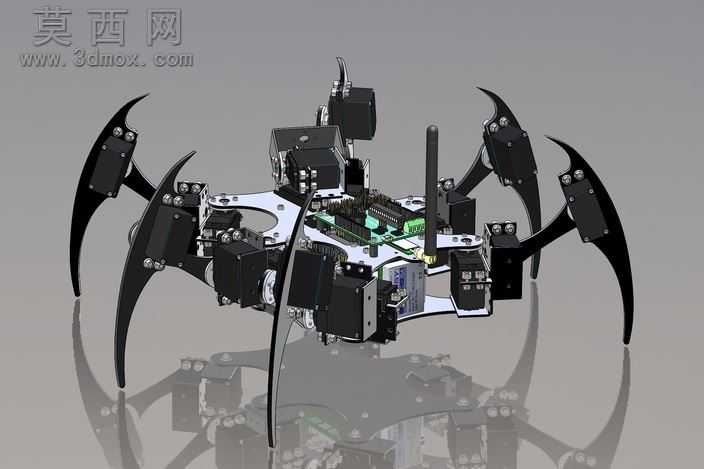

本款仿生六足行走机器人以蜘蛛类节肢动物的运动形态为仿生原型，整体采用对称式六足布局设计，在三维建模过程中严格遵循仿生运动学逻辑搭建整体装配结构，通过精细化的零件建模还原每一处机械连接细节，确保模型可直接用于运动仿真验证与结构优化参考。模型主体采用分层式机身承载结构，上层预留控制电路板、无线通讯模块的安装位，中部为一体化机身主承力板，所有腿部舵机均通过定位孔精准固定在承力板对应位置，下层预留电池、走线的排布空间，整体结构紧凑无冗余设计，兼顾轻量化与结构强度需求。单腿结构采用三自由度舵机串联设计，每处关节都设置了对应的限位结构，建模时对舵机安装座、腿部连杆、足端结构都做了精细化的特征还原，所有转动副都添加了符合实际装配的约束关系，可直接在三维软件中完成步态仿真，验证三角步态、波动步态等多种六足行走模式的运动可行性。渲染阶段采用哑光金属材质模拟机身板材与腿部金属结构件，哑光工程塑料材质还原舵机外壳与电路板元器件，通过反光地面的环境设置突出机械结构的精密质感，光影设置重点突出腿部关节的连接细节与整体结构的层次感。设计过程中参考了经典开源六足机器人的结构逻辑，同时对腿部连杆的受力角度、舵机排布位置做了优化调整，降低了运动过程中的结构干涉风险，每条腿的运动范围都经过参数化校核，可实现前进、后退、转向、原地旋转等多种运动动作，18个舵机的排布充分考虑了走线空间与重心分布，让整机运动时的稳定性得到充分保障。模型包含完整的装配体结构与零件特征，所有配合关系都经过干涉检查验证，可直接用于3D打印零件制作、二次结构开发、机器人教学演示等场景，为六足仿生机器人的设计开发提供完整的结构参考。
