带缓冲起落架的四旋翼韧性无人机设计

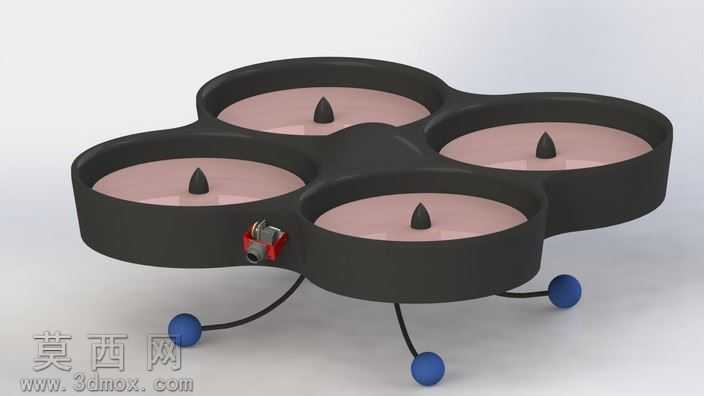

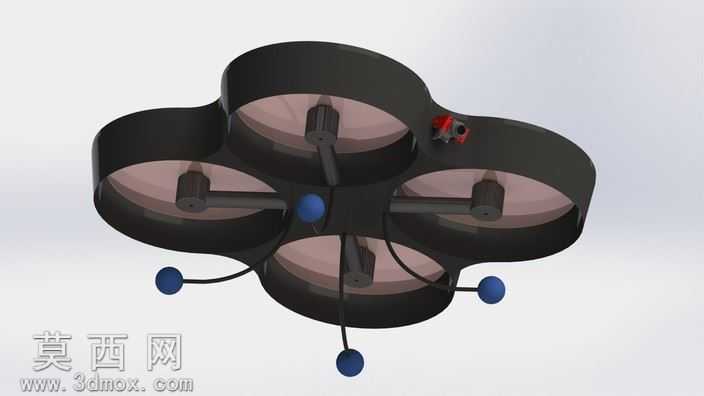

本作品为四旋翼构型的韧性无人机三维设计，建模阶段围绕一体化机架的韧性防护需求展开，采用参数化建模方式完成整体结构搭建。首先确定四旋翼的中心对称布局，将四个旋翼安装位通过连续的弧形连接筋整合为一体式机架主体，摒弃传统分体式机架的拼接缝隙，提升整体结构的抗形变能力，机架边缘做圆弧过渡处理，避免尖锐棱角在碰撞时产生应力集中，匹配韧性材料的受力特性。旋翼防护圈与机架主体采用一体化建模设计，防护圈高度完全覆盖旋翼桨叶的旋转范围，在发生侧向碰撞时可率先承接冲击力，避免桨叶直接接触障碍物发生断裂，防护圈内壁做微倾斜导流面设计，可减少旋翼下洗气流的紊流干扰，提升飞行姿态稳定性。起落架部分采用弹性细杆搭配球形缓冲脚的结构，三根弹性支杆从机架底部呈三角分布向下延伸，末端安装蓝色球形缓冲脚垫，建模时对支杆的弯曲弧度、直径参数做反复调试，确保降落时支杆可通过自身弹性形变吸收冲击能量，球形脚垫可增大与接触面的摩擦力，同时避免硬接触对机架内部电子元件的震动损伤。材质渲染阶段，机架主体采用哑光黑色高韧性工程塑料材质，调整材质的粗糙度参数模拟磨砂质感，还原韧性耗材的表面肌理；旋翼安装座的中心锥头采用深灰色硬质塑料材质，与机架主体形成材质层次区分；旋翼下方的防护圈内衬设置为淡粉色半哑光材质，既区分结构区域，也可在视觉上快速识别旋翼安装位置；起落架支杆采用黑色高弹性尼龙材质，球形脚垫采用蓝色软质橡胶材质，通过材质球的反光度、凹凸贴图参数调整，还原不同部件的真实触感。设计思路上围绕“韧性抗损”核心，所有外露结构均做无锐角处理，一体化机架减少连接固件的使用，降低结构松动风险，前部预留的微型设备安装位可搭载小型摄像模组，兼顾抗损性能与功能拓展性，整体模型结构完整，各部件装配关系清晰，可直接用于3D打印验证或航模改装参考。
